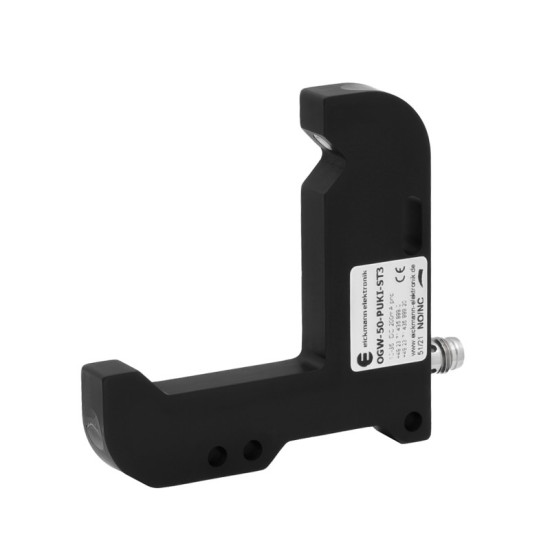

OGW-50-PUKI-ST3 Eickmann Elektronik to optyczny czujnik widełkowy o kątowej konstrukcji typu L, przeznaczony do bezkontaktowego wykrywania obiektów w maszynach i systemach automatyki przemysłowej. Otwarta geometria czujnika ułatwia wprowadzanie elementów w obszar detekcji oraz pozwala na montaż w aplikacjach, w których klasyczna konstrukcja widełkowa w kształcie litery U byłaby mniej wygodna.

Nadajnik i odbiornik znajdują się w jednej obudowie i są fabrycznie ustawione względem siebie. Wiązka przebiega ukośnie pomiędzy ramionami czujnika, tworząc strefę detekcji o przekątnej 60 mm. Nie jest wymagane osobne montowanie ani osiowanie dwóch elementów bariery optycznej.

OGW-50-PUKI-ST3 wykorzystuje światło podczerwone. Rozdzielczość wynosi 0,4 mm, a wielkość plamki Ø2,0 mm. Czułość układu optycznego można regulować potencjometrem, co umożliwia dostosowanie punktu przełączania do wielkości wykrywanego elementu i warunków aplikacji.

Czujnik posiada jedno wyjście tranzystorowe PNP z wybieraną funkcją NO albo NC. Częstotliwość przełączania 2,5 kHz umożliwia stosowanie urządzenia w procesach wymagających szybkiego wykrywania i zliczania przemieszczających się elementów.

OGW-50-PUKI-ST3 pracuje przy napięciu 10–35 V DC, a maksymalne obciążenie wyjścia wynosi 200 mA. Wyjście jest zabezpieczone przeciwzwarciowo. Połączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Obudowa o wymiarach 75 × 75 × 10 mm wykonana jest z czarnego anodowanego aluminium. Stopień ochrony IP67 oraz zakres temperatury pracy od -10°C do +60°C pozwalają stosować czujnik w typowych warunkach przemysłowych.

Zastosowanie

OGW-50-PUKI-ST3 może być stosowany między innymi do:

• wykrywania i zliczania niewielkich elementów,
• kontroli obecności części,
• kontroli położenia detali,
• wykrywania elementów w podajnikach wibracyjnych,
• nadzorowania transportu części,
• kontroli procesów montażowych,
• kontroli krawędzi materiału,
• zastosowań w maszynach pakujących i etykietujących,
• aplikacji z ograniczoną przestrzenią montażową.

Najważniejsze właściwości

• kątowa konstrukcja typu L,
• przekątna strefy detekcji 60 mm,
• nadajnik i odbiornik zintegrowane w jednej obudowie,
• światło podczerwone,
• rozdzielczość 0,4 mm,
• wielkość plamki Ø2,0 mm,
• regulacja czułości potencjometrem,
• jedno wyjście PNP z wybieraną funkcją NO/NC,
• częstotliwość przełączania 2,5 kHz,
• zasilanie 10–35 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• zabezpieczenie przeciwzwarciowe,
• złącze M8x1, 3-pin,
• obudowa z czarnego anodowanego aluminium,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

OGW-50-PUKI-ST3 działa na zasadzie jednokierunkowej bariery optycznej zintegrowanej w jednej kątowej obudowie. Nadajnik znajduje się w jednym ramieniu, a odbiornik w drugim. Pomiędzy nimi przebiega ukośnie wiązka światła podczerwonego.

Pojawienie się obiektu w torze optycznym powoduje przerwanie lub odpowiednie osłabienie wiązki, co wywołuje zmianę stanu wyjścia czujnika.

Zintegrowanie nadajnika i odbiornika eliminuje konieczność osobnego montowania oraz wzajemnego osiowania dwóch urządzeń.

Czułość reguluje się potencjometrem. Funkcję pojedynczego wyjścia PNP można ustawić jako NO albo NC, dzięki czemu sposób działania czujnika można dopasować do wejścia sterownika lub innego elementu automatyki.

Montaż

Kątowa konstrukcja typu L zapewnia otwarty dostęp do strefy detekcji, co ułatwia montaż w podajnikach, systemach transportowych oraz aplikacjach o ograniczonej przestrzeni.

Wykrywany element należy prowadzić w taki sposób, aby przecinał ukośną oś optyczną pomiędzy nadajnikiem i odbiornikiem.

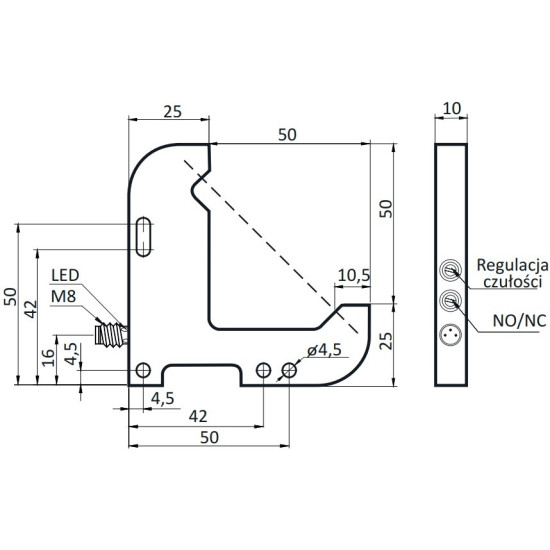

Obudowa ma wymiary 75 × 75 × 10 mm. Podczas projektowania miejsca instalacji należy pozostawić przestrzeń dla złącza M8 oraz zapewnić dostęp do potencjometru regulacji czułości i elementu wyboru funkcji NO/NC.

Powierzchnie optyczne powinny pozostawać czyste, a czujnik należy zamocować stabilnie i bez nadmiernych naprężeń mechanicznych.

Podłączenie elektryczne

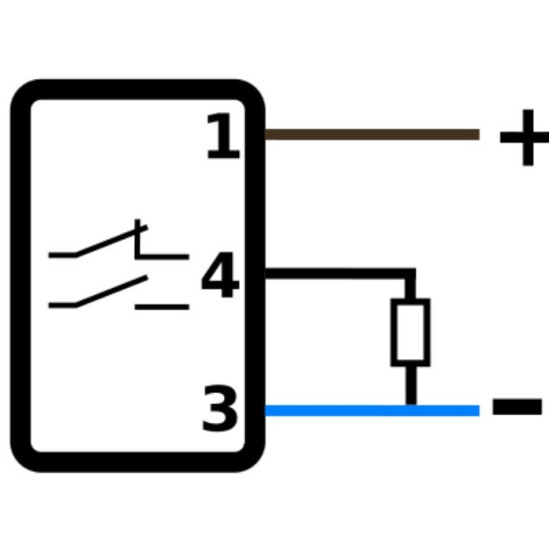

OGW-50-PUKI-ST3 posiada jedno wyjście PNP. Funkcja tego wyjścia może zostać ustawiona jako NO albo NC.

PNP NO/NC oznacza pojedyncze wyjście o wybieranej funkcji, a nie dwa niezależne wyjścia NO i NC.

Sygnalizacja LED

Złącze M8 czujnika jest wyposażone w diodę LED ułatwiającą kontrolę pracy podczas uruchamiania, regulacji czułości i diagnostyki aplikacji.

Warunki pracy

OGW-50-PUKI-ST3 jest przeznaczony do pracy w temperaturze od -10°C do +60°C.

Obudowa z czarnego anodowanego aluminium posiada stopień ochrony IP67. Odporność układu optycznego na światło zewnętrzne wynosi 50 klx.

Wyjście czujnika jest zabezpieczone przeciwzwarciowo, a napięcie izolacji wynosi 500 V.

W środowiskach narażonych na pył, olej lub inne zabrudzenia należy okresowo kontrolować powierzchnie optyczne czujnika.

OGW-50-PUKI-ST3 jest czujnikiem automatyki przemysłowej i nie może pełnić funkcji urządzenia bezpieczeństwa odpowiedzialnego za ochronę osób.

Warianty i akcesoria

Warianty

• OGW-50-PUK-ST3 – czujnik kątowy 60 mm, PNP NO/NC, światło czerwone
• OGW-80-PUKI-ST3 – czujnik kątowy 100 mm, PNP NO/NC, podczerwień
• Wszystkie czujniki widełkowe kątowe Eickmann Elektronik

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• binder 77 3408 0000 20003-0200 – przewód M8 3-pin, żeński, kątowy, 2 m, PVC
• binder 77 3408 0000 50003-0500 – przewód M8 3-pin, żeński, kątowy, 5 m, PUR
• Wszystkie przewody M8

Złącza M8

• binder 99 3400 100 03 – złącze M8 3-pin, żeńskie, proste, skręcane
• binder 99 3400 110 03 – złącze M8 3-pin, żeńskie, kątowe, skręcane
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Co oznacza przekątna strefy detekcji 60 mm?
OGW-50-PUKI-ST3 ma kątową obudowę typu L, a wiązka optyczna przebiega ukośnie pomiędzy nadajnikiem i odbiornikiem. Wartość 60 mm opisuje tę strefę detekcji i nie jest odpowiednikiem klasycznej szerokości szczeliny czujnika U-kształtnego.

Jaka jest rozdzielczość OGW-50-PUKI-ST3?
Rozdzielczość wynosi 0,4 mm.

Jaka jest wielkość plamki światła?
Wielkość plamki wynosi Ø2,0 mm. Wielkość plamki i rozdzielczość są różnymi parametrami układu optycznego.

Jakiego światła używa OGW-50-PUKI-ST3?
Czujnik wykorzystuje światło podczerwone.

Czy wiązka podczerwona jest widoczna?
Nie. W przeciwieństwie do światła czerwonego wiązka podczerwona nie jest widoczna dla ludzkiego oka.

Czym OGW-50-PUKI-ST3 różni się od OGW-50-PUK-ST3?
Oba modele mają tę samą podstawową geometrię, rozdzielczość 0,4 mm i wyjście PNP NO/NC. OGW-50-PUKI-ST3 wykorzystuje światło podczerwone, natomiast OGW-50-PUK-ST3 światło czerwone.

Co oznacza PNP NO/NC?
Czujnik posiada jedno wyjście PNP. Funkcję tego wyjścia można ustawić jako NO albo NC. Nie są to dwa jednocześnie dostępne sygnały.

Jak podłączyć OGW-50-PUKI-ST3?

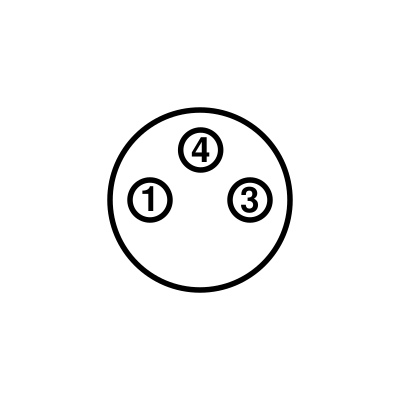

Pin 1, przewód brązowy BN, służy do podłączenia +UB; pin 3, niebieski BU, do 0 V; pin 4, czarny BK, jest wyjściem PNP.

Jak reguluje się czułość?
Czułość ustawia się potencjometrem znajdującym się na obudowie. Pozwala to dostosować próg przełączania do konkretnej aplikacji.

Jaka jest częstotliwość przełączania?
Częstotliwość przełączania wynosi 2,5 kHz.

Czy nadajnik i odbiornik trzeba ustawiać osobno?
Nie. Nadajnik i odbiornik są zintegrowane w jednej obudowie i ustawione względem siebie fabrycznie.

Kiedy warto zastosować konstrukcję kątową?
Konstrukcja typu L jest szczególnie przydatna w miejscach, w których element powinien być swobodnie wprowadzany do strefy detekcji z boku lub klasyczna obudowa U-kształtna ograniczałaby dostęp.

Czy OGW-50-PUKI-ST3 może być używany jako czujnik bezpieczeństwa?
Nie. Jest to czujnik automatyki przemysłowej, a nie urządzenie bezpieczeństwa przeznaczone do ochrony osób.
