OGW-50-PUK-ST3Czujnik widełkowy kątowy 60 mm, PNP NO/NC, światło czerwone | Eickmann Elektronik OGW-50-PUK-ST3

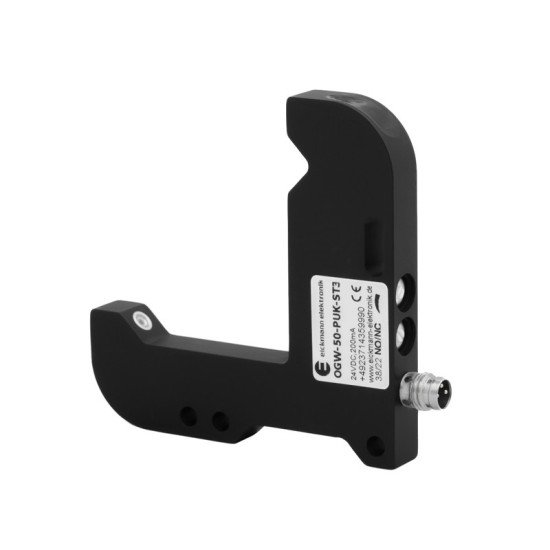

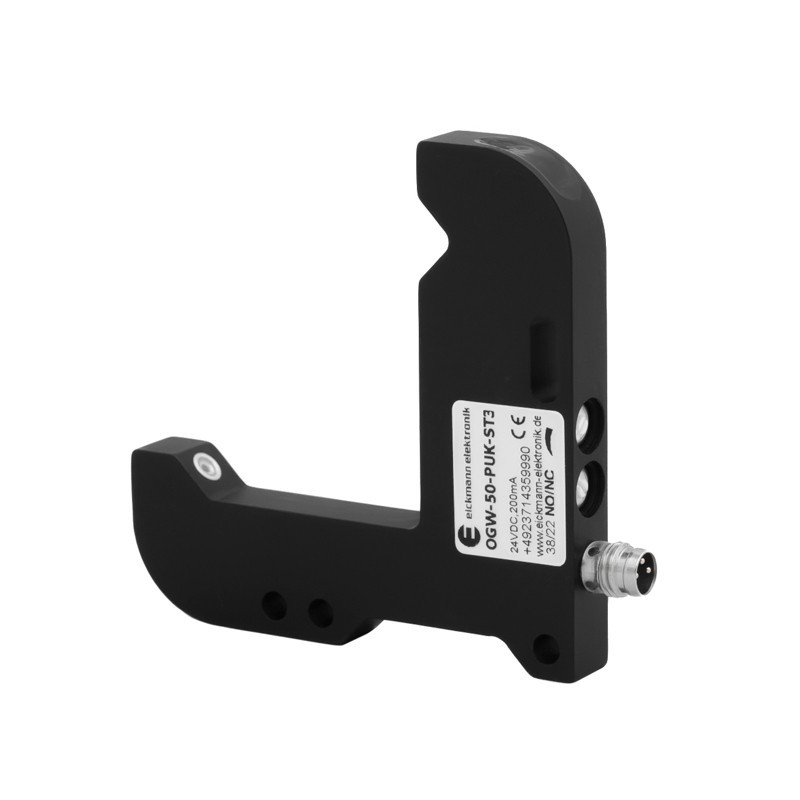

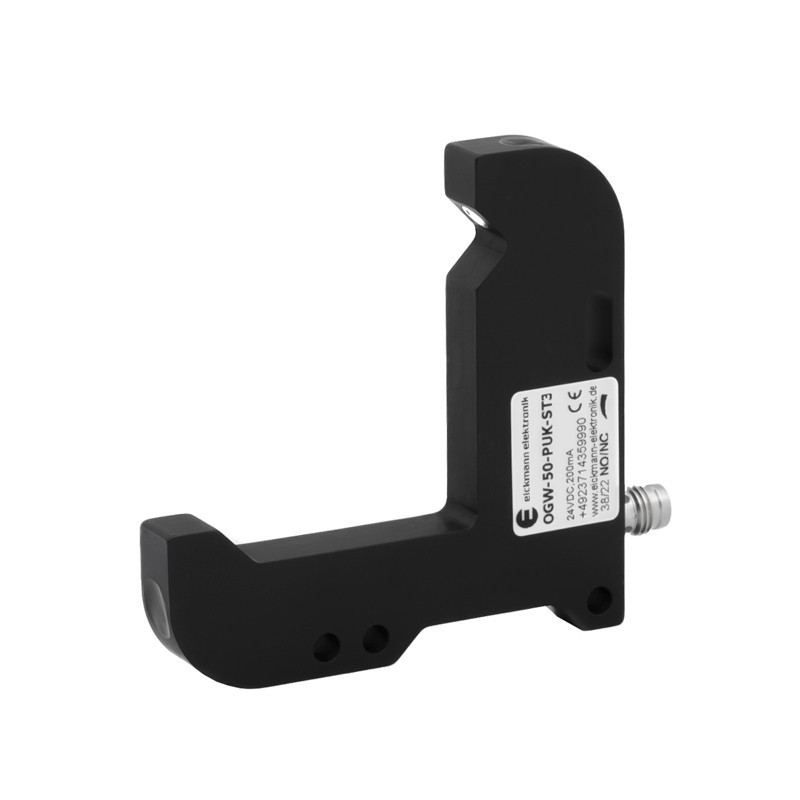

OGW-50-PUK-ST3 Eickmann Elektronik to optyczny czujnik widełkowy o kątowej konstrukcji typu L, przeznaczony do bezkontaktowego wykrywania obiektów w maszynach i systemach automatyki. W odróżnieniu od klasycznych czujników widełkowych w kształcie litery U jego otwarta geometria ułatwia wprowadzanie obiektu w strefę detekcji oraz montaż w miejscach o ograniczonej przestrzeni.

Nadajnik i odbiornik są zintegrowane w jednej obudowie i ustawione względem siebie fabrycznie. Wiązka optyczna przebiega ukośnie pomiędzy ramionami czujnika, tworząc strefę detekcji o przekątnej 60 mm. Nie ma potrzeby osobnego montowania ani wzajemnego osiowania nadajnika i odbiornika.

OGW-50-PUK-ST3 wykorzystuje modulowane światło czerwone. Rozdzielczość wynosi 0,4 mm, a wielkość plamki Ø2,0 mm. Czułość można regulować potencjometrem, co pozwala dostosować punkt przełączania do wielkości i położenia wykrywanego elementu.

Czujnik posiada jedno wyjście tranzystorowe PNP z wybieraną funkcją NO albo NC. Częstotliwość przełączania 2,5 kHz umożliwia wykrywanie i zliczanie szybko przemieszczających się elementów w procesach automatycznych.

Zasilanie 10–35 V DC, maksymalne obciążenie wyjścia 200 mA oraz zabezpieczenie przeciwzwarciowe ułatwiają integrację z typowymi układami sterowania. Połączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Obudowa o wymiarach 75 × 75 × 10 mm wykonana jest z czarnego anodowanego aluminium. Stopień ochrony IP67 oraz temperatura pracy od -10°C do +60°C pozwalają stosować czujnik w typowych warunkach przemysłowych.

Zastosowanie

OGW-50-PUK-ST3 może być stosowany między innymi do:

• wykrywania i zliczania małych elementów,
• kontroli obecności detali,
• kontroli położenia elementów,
• wykrywania części w podajnikach wibracyjnych,
• kontroli elementów na przenośnikach,
• nadzorowania procesów montażowych,
• kontroli krawędzi i położenia materiału,
• maszyn pakujących i etykietujących,
• aplikacji z ograniczoną przestrzenią montażową.

Najważniejsze właściwości

• kątowa konstrukcja obudowy typu L,
• przekątna strefy detekcji 60 mm,
• nadajnik i odbiornik w jednej obudowie,
• modulowane światło czerwone,
• rozdzielczość 0,4 mm,
• wielkość plamki Ø2,0 mm,
• regulacja czułości potencjometrem,
• jedno wyjście PNP z wybieraną funkcją NO/NC,
• częstotliwość przełączania 2,5 kHz,
• zasilanie 10–35 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• złącze M8x1, 3-pin,
• obudowa z czarnego anodowanego aluminium,
• stopień ochrony IP67,
• zabezpieczenie przeciwzwarciowe.

Dane techniczne

Zasada działania

OGW-50-PUK-ST3 działa na zasadzie optycznej bariery jednokierunkowej. Nadajnik i odbiornik znajdują się w dwóch częściach kątowej obudowy typu L, a wiązka światła przebiega pomiędzy nimi ukośnie. Pojawienie się obiektu w torze optycznym powoduje przerwanie wiązki i zmianę stanu wyjścia.

Zintegrowanie obu elementów optycznych w jednej obudowie eliminuje konieczność montowania oraz precyzyjnego osiowania dwóch oddzielnych urządzeń.

Czułość ustawia się potencjometrem. Pozwala to dopasować próg detekcji do konkretnej aplikacji. Funkcja NO/NC jest wybierana dla jednego wyjścia PNP – nie są to dwa równoczesne wyjścia sygnałowe.

Montaż

Kątowa konstrukcja typu L zapewnia swobodny dostęp do strefy detekcji z dwóch stron, co jest szczególnie przydatne w podajnikach, systemach transportowych oraz miejscach, w których klasyczny czujnik widełkowy U-kształtny utrudniałby prowadzenie elementu.

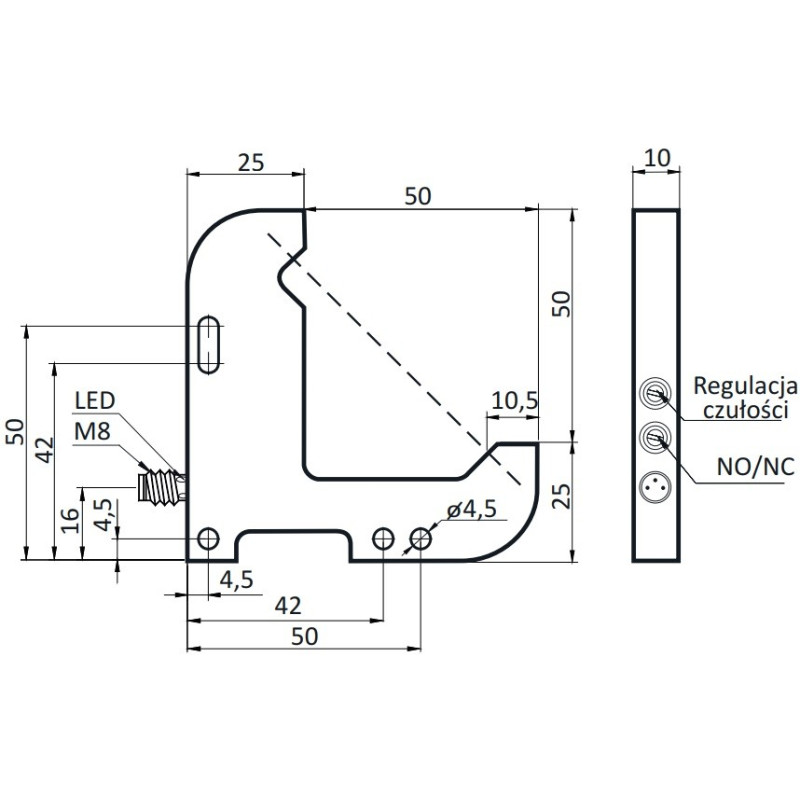

Obudowa ma wymiary 75 × 75 × 10 mm. Przy projektowaniu miejsca montażu należy uwzględnić położenie złącza M8 oraz pozostawić dostęp do potencjometru regulacji czułości i elementu wyboru funkcji NO/NC.

Czujnik posiada otwory montażowe Ø4,5 mm. Powierzchnie optyczne nadajnika i odbiornika powinny pozostawać czyste, aby zachować stabilną pracę układu.

Podłączenie elektryczne

OGW-50-PUK-ST3 posiada jedno wyjście PNP. Za pomocą przełącznika można ustawić jego funkcję jako NO albo NC.

PNP NO/NC oznacza jedno wyjście o wybieranej logice działania. Pin 4 pozostaje pojedynczym wyjściem sygnałowym.

Sygnalizacja LED

Złącze M8 czujnika jest wyposażone w zintegrowaną diodę LED. Ułatwia ona kontrolę stanu czujnika podczas uruchamiania, ustawiania czułości oraz diagnostyki instalacji.

Warunki pracy

OGW-50-PUK-ST3 może pracować w temperaturze od -10°C do +60°C. Obudowa wykonana jest z czarnego anodowanego aluminium i zapewnia stopień ochrony IP67.

Odporność na światło zewnętrzne wynosi 50 klx. Układ wyjściowy jest zabezpieczony przeciwzwarciowo, a napięcie izolacji wynosi 500 V.

W środowisku narażonym na pył, olej lub inne zanieczyszczenia należy okresowo kontrolować czystość elementów optycznych, ponieważ ich zabrudzenie może ograniczać zapas sygnału optycznego.

OGW-50-PUK-ST3 jest czujnikiem przeznaczonym do automatyki przemysłowej i nie powinien pełnić funkcji urządzenia bezpieczeństwa odpowiedzialnego za ochronę osób.

Warianty i akcesoria

Warianty

• OGW-50-PUKI-ST3 – czujnik kątowy 60 mm, PNP NO/NC, światło podczerwone
• OGW-80-PUK-ST3 – czujnik kątowy 100 mm, PNP NO/NC, światło czerwone
• Wszystkie czujniki widełkowe kątowe Eickmann Elektronik

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• binder 77 3408 0000 20003-0200 – przewód M8 3-pin, żeński, kątowy, 2 m, PVC
• binder 77 3408 0000 50003-0500 – przewód M8 3-pin, żeński, kątowy, 5 m, PUR
• Wszystkie przewody M8

Złącza M8

• binder 99 3400 100 03 – złącze M8 3-pin, żeńskie, proste, skręcane
• binder 99 3400 110 03 – złącze M8 3-pin, żeńskie, kątowe, skręcane
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Co oznacza przekątna strefy detekcji 60 mm?
OGW-50-PUK-ST3 ma obudowę w kształcie litery L, a tor optyczny przebiega ukośnie pomiędzy nadajnikiem i odbiornikiem. Wartość 60 mm określa wielkość tej kątowej strefy detekcji i nie należy jej interpretować identycznie jak szerokości szczeliny klasycznego czujnika U-kształtnego.

Jaka jest rozdzielczość OGW-50-PUK-ST3?
Rozdzielczość wynosi 0,4 mm.

Jaka jest wielkość plamki światła?
Wielkość plamki wynosi Ø2,0 mm. Wielkość plamki i rozdzielczość 0,4 mm opisują różne właściwości układu optycznego.

Jakie światło wykorzystuje OGW-50-PUK-ST3?
Czujnik wykorzystuje modulowane światło czerwone, dzięki czemu wiązka jest łatwiejsza do zlokalizowania podczas ustawiania aplikacji.

Co oznacza PNP NO/NC?
OGW-50-PUK-ST3 posiada jedno wyjście PNP. Jego funkcję można ustawić jako NO albo NC. Nie są to dwa równoczesne wyjścia.

Jak podłączyć czujnik?

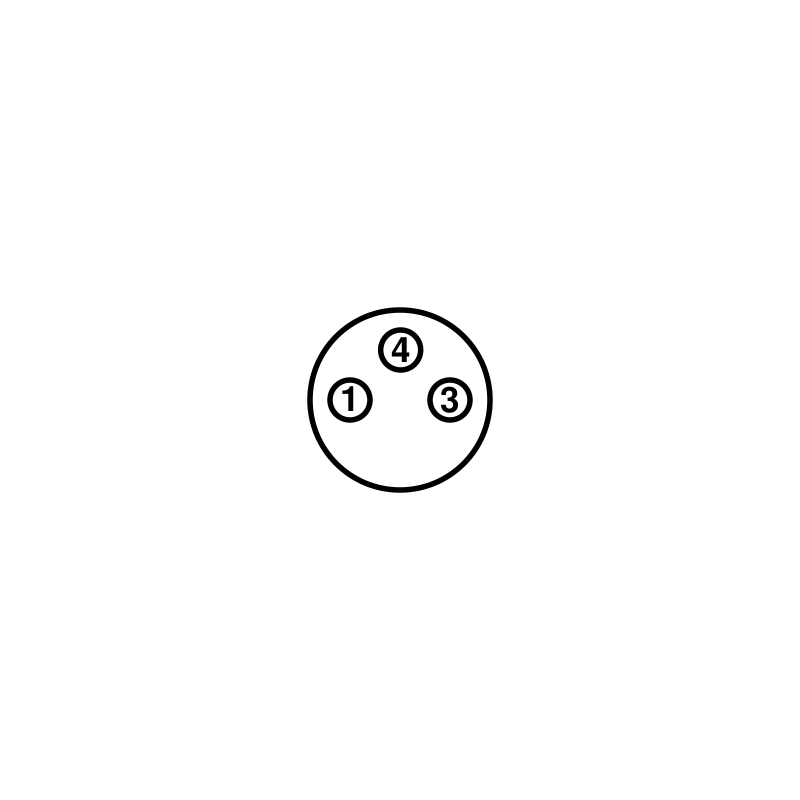

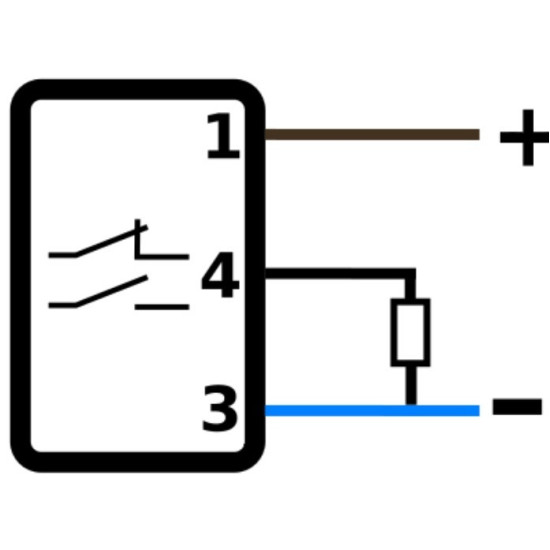

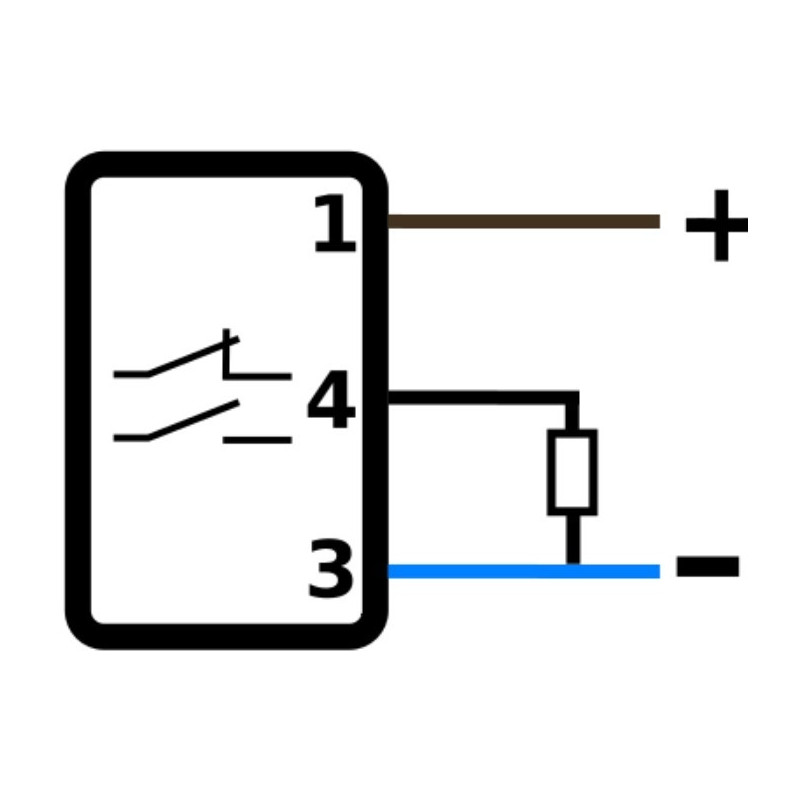

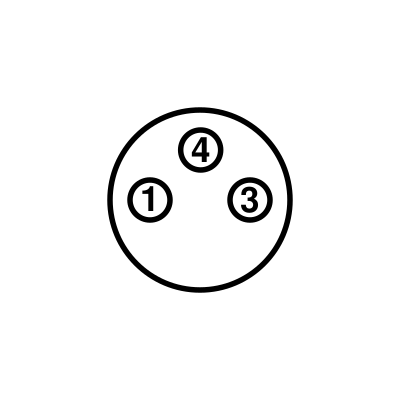

Pin 1, przewód brązowy BN, należy podłączyć do +UB; pin 3, niebieski BU, do 0 V; pin 4, czarny BK, jest wyjściem PNP.
