OGW-80-PUK-ST3Czujnik widełkowy kątowy 100 mm, PNP NO/NC, światło czerwone | Eickmann Elektronik OGW-80-PUK-ST3

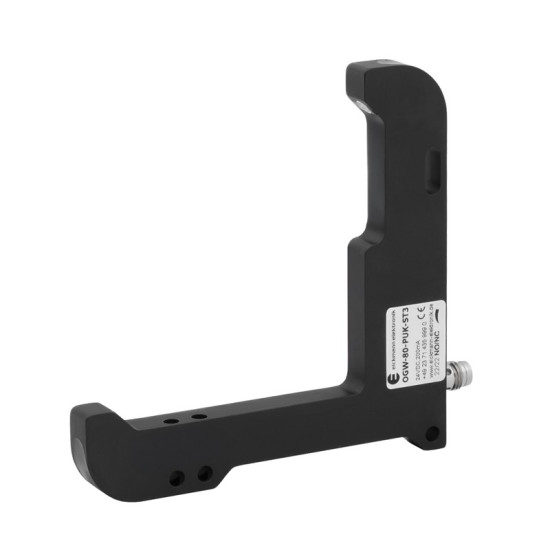

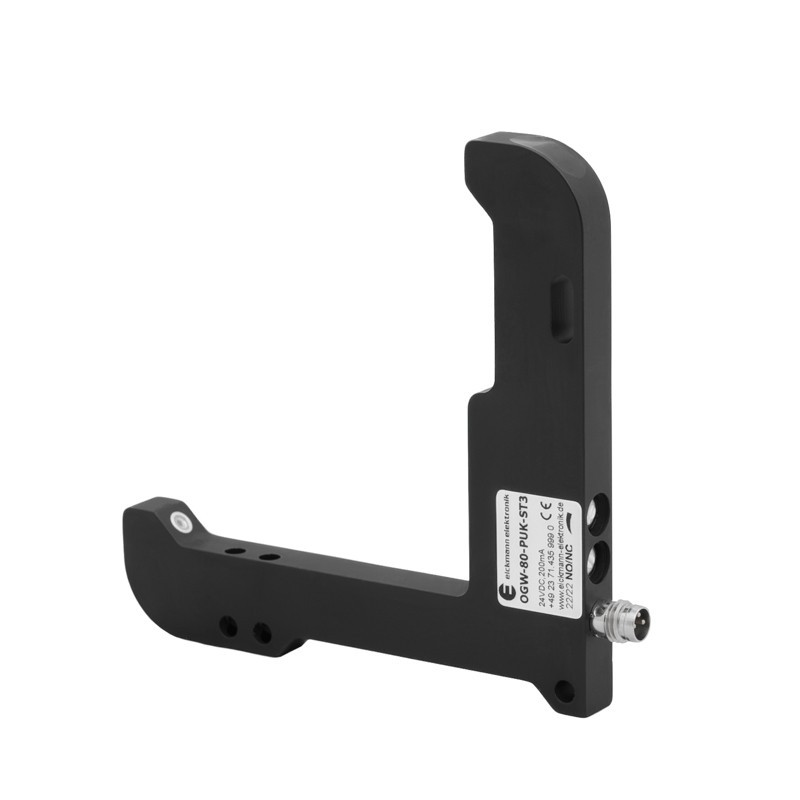

OGW-80-PUK-ST3 Eickmann Elektronik to optyczny czujnik widełkowy o kątowej konstrukcji typu L, przeznaczony do bezkontaktowego wykrywania elementów w maszynach i systemach automatyki przemysłowej. Otwarta geometria zapewnia swobodny dostęp do strefy detekcji i ułatwia prowadzenie elementów w aplikacjach, w których klasyczna obudowa widełkowa w kształcie litery U ograniczałaby przestrzeń.

Nadajnik i odbiornik są zintegrowane w jednej obudowie i ustawione względem siebie fabrycznie. Wiązka optyczna przebiega ukośnie pomiędzy ramionami czujnika, tworząc strefę detekcji o przekątnej 100 mm. Dzięki temu nie jest wymagane osobne montowanie ani osiowanie nadajnika z odbiornikiem.

OGW-80-PUK-ST3 wykorzystuje modulowane światło czerwone. Rozdzielczość wynosi 0,4 mm, a wielkość plamki Ø2,0 mm. Czułość układu optycznego można regulować potencjometrem, co umożliwia dostosowanie reakcji czujnika do wielkości i położenia wykrywanego elementu.

Czujnik posiada jedno wyjście tranzystorowe PNP z wybieraną funkcją NO albo NC. Częstotliwość przełączania 2,5 kHz pozwala stosować urządzenie do wykrywania i zliczania szybko przemieszczających się części.

OGW-80-PUK-ST3 pracuje przy napięciu 10–35 V DC, a maksymalne obciążenie wyjścia wynosi 200 mA. Wyjście jest zabezpieczone przeciwzwarciowo. Podłączenie elektryczne realizowane jest przez męskie złącze M8x1, 3-pin.

Obudowa ma wymiary 105 × 105 × 10 mm i wykonana jest z czarnego anodowanego aluminium. Stopień ochrony IP67 oraz zakres temperatury pracy od -10°C do +60°C pozwalają na zastosowanie czujnika w typowych warunkach przemysłowych.

Zastosowanie

OGW-80-PUK-ST3 może być stosowany między innymi do:

• wykrywania i zliczania elementów,
• kontroli obecności części,
• kontroli położenia detali,
• wykrywania elementów w podajnikach wibracyjnych,
• kontroli transportu części,
• nadzorowania procesów montażowych,
• kontroli krawędzi materiału,
• maszyn pakujących i etykietujących,
• aplikacji wymagających otwartego dostępu do strefy detekcji.

Najważniejsze właściwości

• kątowa konstrukcja typu L,
• przekątna strefy detekcji 100 mm,
• nadajnik i odbiornik zintegrowane w jednej obudowie,
• modulowane światło czerwone,
• rozdzielczość 0,4 mm,
• wielkość plamki Ø2,0 mm,
• regulacja czułości potencjometrem,
• jedno wyjście PNP z wybieraną funkcją NO/NC,
• częstotliwość przełączania 2,5 kHz,
• zasilanie 10–35 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• zabezpieczenie przeciwzwarciowe,
• złącze M8x1, 3-pin,
• aluminiowa obudowa anodowana na czarno,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

OGW-80-PUK-ST3 działa na zasadzie jednokierunkowej bariery optycznej. Nadajnik modulowanego światła czerwonego znajduje się w jednym ramieniu kątowej obudowy, a odbiornik w drugim.

Wiązka przebiega ukośnie pomiędzy obydwoma elementami. Wprowadzenie obiektu w strefę detekcji powoduje przerwanie lub odpowiednie osłabienie toru optycznego i zmianę stanu wyjścia.

Zintegrowana konstrukcja zapewnia stałe wzajemne położenie nadajnika i odbiornika, dlatego nie trzeba montować ani osiować dwóch oddzielnych urządzeń.

Czułość reguluje się potencjometrem. Funkcję pojedynczego wyjścia PNP można ustawić jako NO albo NC.

Montaż

Kątowa konstrukcja typu L zapewnia otwarty dostęp do obszaru detekcji i umożliwia wprowadzanie elementów od strony otwartej części czujnika. Rozwiązanie jest szczególnie użyteczne w podajnikach, systemach transportowych oraz stanowiskach o ograniczonej przestrzeni.

Wykrywany element należy prowadzić w taki sposób, aby przecinał ukośną oś optyczną pomiędzy nadajnikiem i odbiornikiem.

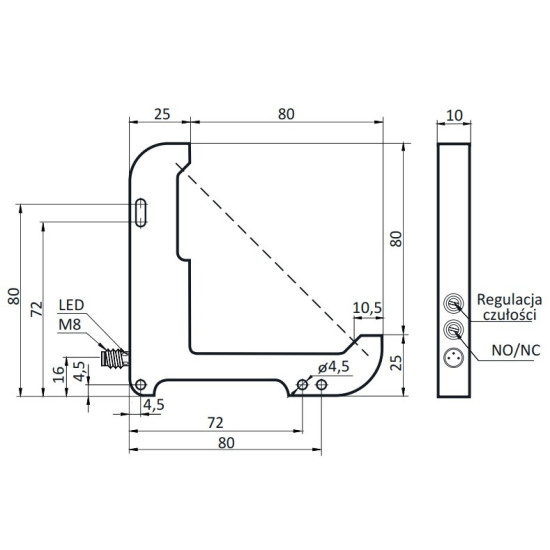

Obudowa ma wymiary 105 × 105 × 10 mm. Podczas montażu należy pozostawić miejsce na podłączenie przewodu M8 oraz zapewnić dostęp do potencjometru regulacji czułości i przełącznika funkcji NO/NC.

Powierzchnie optyczne powinny pozostawać czyste, a czujnik należy zamocować stabilnie i bez nadmiernych naprężeń mechanicznych.

Podłączenie elektryczne

OGW-80-PUK-ST3 posiada jedno wyjście tranzystorowe PNP. Funkcję wyjścia można ustawić jako NO albo NC.

PNP NO/NC oznacza jedno wyjście o wybieranej funkcji, a nie dwa niezależne wyjścia NO i NC.

Sygnalizacja LED

Złącze M8 czujnika jest wyposażone w zintegrowaną diodę LED ułatwiającą kontrolę pracy podczas uruchamiania, regulacji czułości i diagnostyki aplikacji.

Warunki pracy

OGW-80-PUK-ST3 może pracować w temperaturze od -10°C do +60°C. Obudowa wykonana z czarnego anodowanego aluminium posiada stopień ochrony IP67.

Odporność układu optycznego na światło zewnętrzne wynosi 50 klx. Wyjście jest zabezpieczone przeciwzwarciowo, a napięcie izolacji wynosi 500 V.

W środowisku narażonym na pył, olej lub inne zabrudzenia należy okresowo kontrolować czystość powierzchni optycznych.

OGW-80-PUK-ST3 jest przeznaczony do automatyki przemysłowej i nie powinien być wykorzystywany jako urządzenie bezpieczeństwa odpowiedzialne za ochronę osób.

Warianty i akcesoria

Warianty

• OGW-80-PUKI-ST3 – czujnik kątowy 100 mm, PNP NO/NC, podczerwień
• OGW-50-PUK-ST3 – czujnik kątowy 60 mm, PNP NO/NC, światło czerwone
• Wszystkie czujniki widełkowe kątowe Eickmann Elektronik

Montaż

• BEF-OGS-01 – podstawa montażowa do czujników widełkowych Eickmann Elektronik

Przewody M8

• binder 77 3408 0000 20003-0200 – przewód M8 3-pin, żeński, kątowy, 2 m, PVC
• binder 77 3408 0000 50003-0500 – przewód M8 3-pin, żeński, kątowy, 5 m, PUR
• Wszystkie przewody M8

Złącza M8

• binder 99 3400 100 03 – złącze M8 3-pin, żeńskie, proste, skręcane
• binder 99 3400 110 03 – złącze M8 3-pin, żeńskie, kątowe, skręcane
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Co oznacza przekątna strefy detekcji 100 mm?
OGW-80-PUK-ST3 ma obudowę typu L, a tor optyczny przebiega ukośnie pomiędzy nadajnikiem i odbiornikiem. Wartość 100 mm opisuje strefę detekcji charakterystyczną dla tej konstrukcji.

Jaka jest rozdzielczość OGW-80-PUK-ST3?
Rozdzielczość wynosi 0,4 mm.

Jaka jest wielkość plamki światła?
Wielkość plamki wynosi Ø2,0 mm. Wielkość plamki i rozdzielczość opisują różne właściwości układu optycznego.

Jakiego światła używa OGW-80-PUK-ST3?
Czujnik wykorzystuje modulowane światło czerwone.

Czym OGW-80-PUK-ST3 różni się od OGW-80-PUKI-ST3?
Oba modele mają tę samą podstawową geometrię, rozdzielczość 0,4 mm oraz wyjście PNP NO/NC. OGW-80-PUK-ST3 wykorzystuje światło czerwone, natomiast OGW-80-PUKI-ST3 światło podczerwone.

Co oznacza PNP NO/NC?
Czujnik posiada jedno wyjście PNP, którego funkcję można ustawić jako NO albo NC. Nie są to dwa jednocześnie dostępne wyjścia.

Jak podłączyć OGW-80-PUK-ST3?

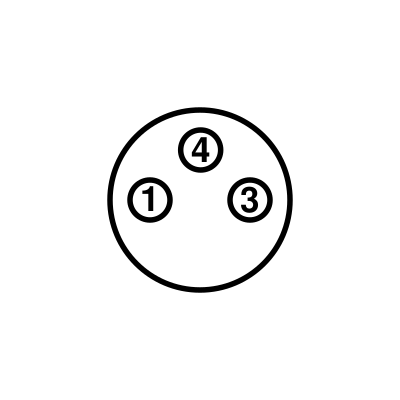

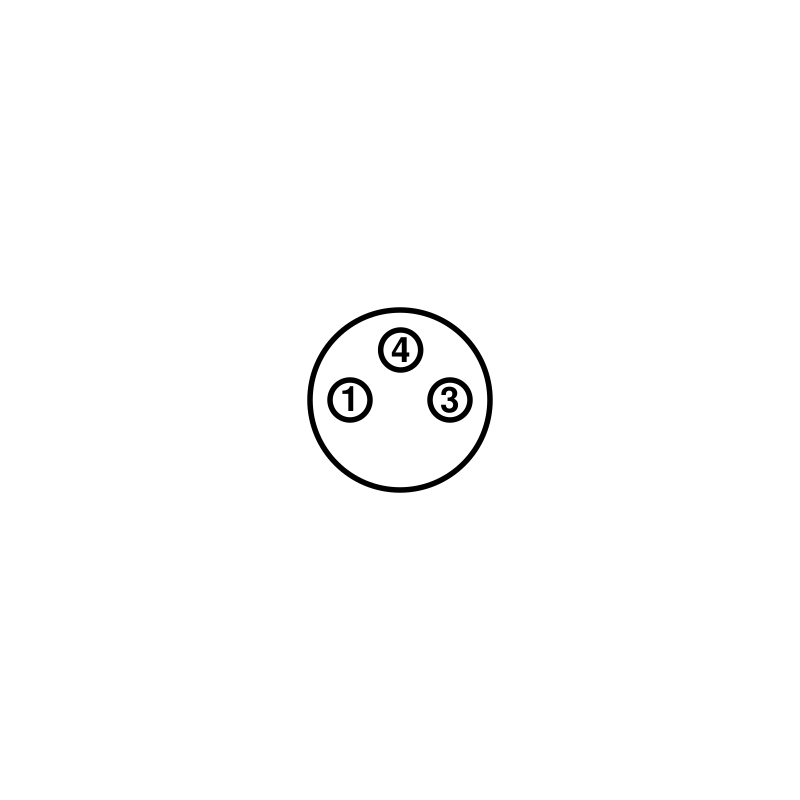

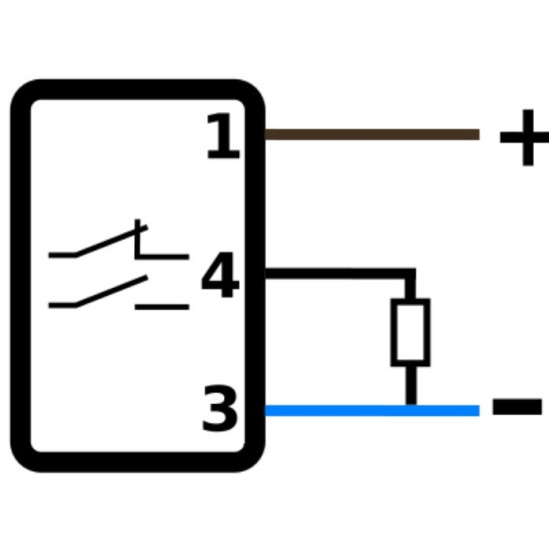

Pin 1, przewód brązowy BN, należy podłączyć do +UB; pin 3, niebieski BU, do 0 V; pin 4, czarny BK, jest wyjściem PNP.

Jak reguluje się czułość?
Czułość ustawia się potencjometrem znajdującym się na obudowie. Pozwala to dostosować próg przełączania do konkretnej aplikacji.

Jaka jest częstotliwość przełączania?
Częstotliwość przełączania wynosi 2,5 kHz.

Czy nadajnik i odbiornik trzeba montować osobno?
Nie. Oba elementy znajdują się w jednej obudowie i są fabrycznie ustawione względem siebie.

Kiedy warto zastosować konstrukcję kątową?
Konstrukcja typu L jest szczególnie przydatna tam, gdzie potrzebny jest swobodny dostęp do strefy detekcji od strony otwartej lub klasyczna obudowa U-kształtna utrudniałaby prowadzenie elementu.

Czy OGW-80-PUK-ST3 może być stosowany jako czujnik bezpieczeństwa?
Nie. Jest to czujnik automatyki przemysłowej, a nie urządzenie bezpieczeństwa przeznaczone do ochrony osób.
