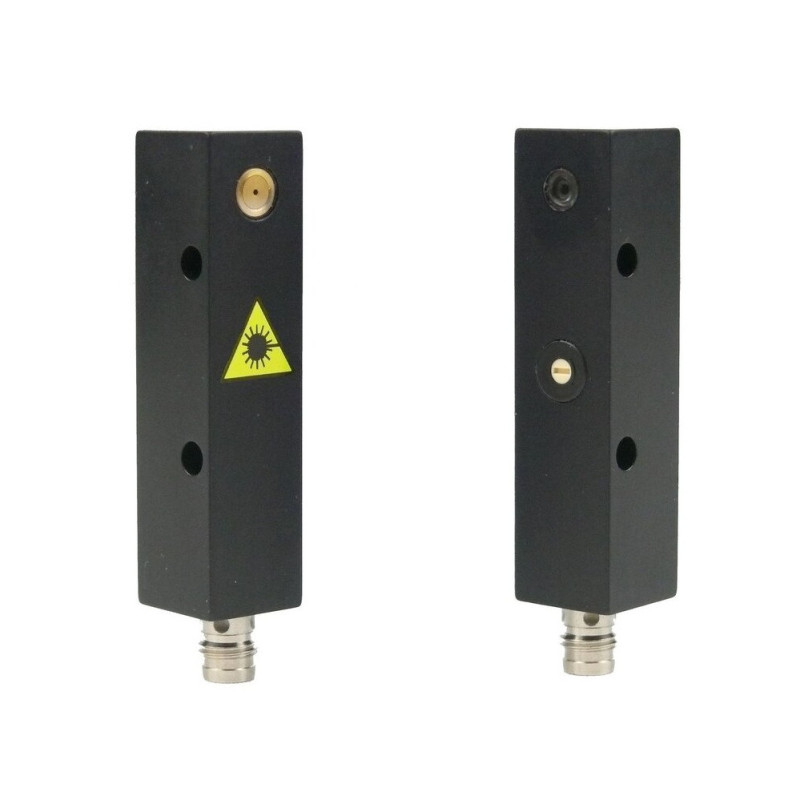

Bariera laserowa Eickmann Elektronik OEVL/OSVL-15-PSK-ST3 - nadajnik i odbiornik, wewnętrzne strony

Bariera laserowa Eickmann Elektronik OEVL/OSVL-15-PSK-ST3 - nadajnik i odbiornik

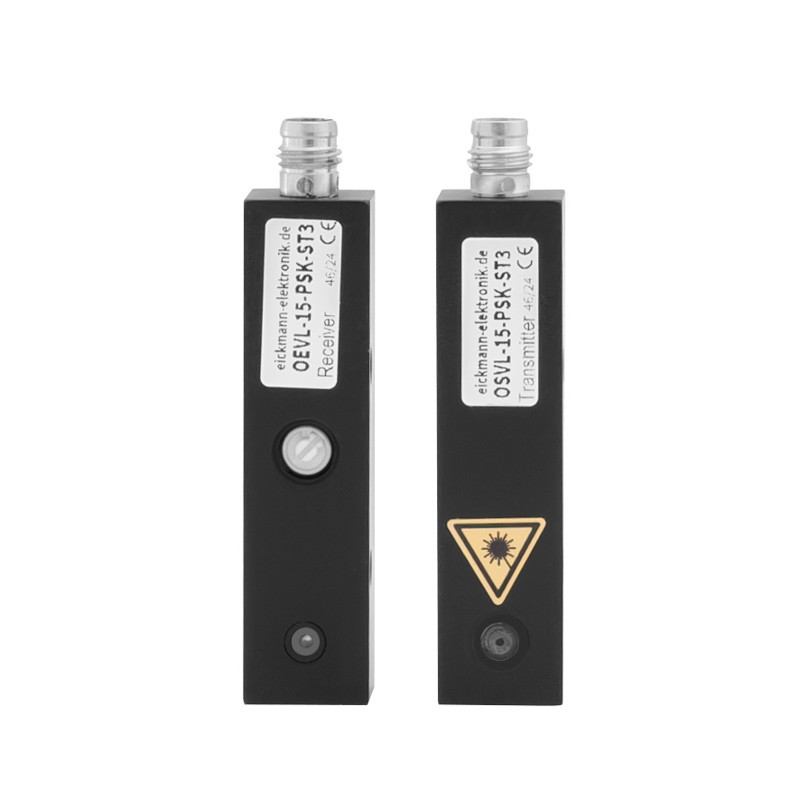

Odbiornik OEVL i nadajnik OSVL - oznaczenia elementów bariery laserowej

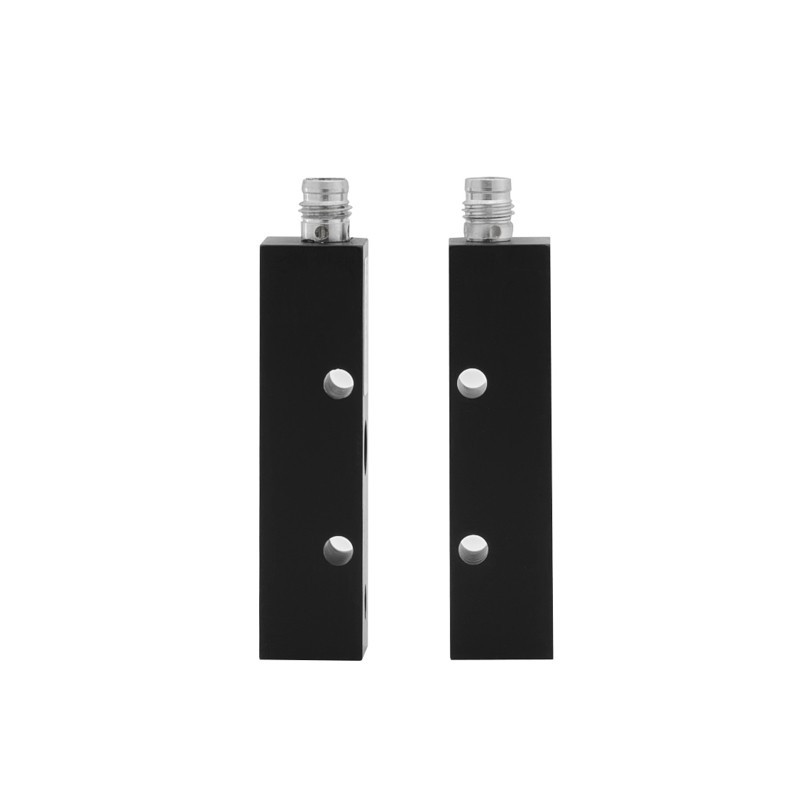

Elementy bariery OEVL/OSVL-15-PSK-ST3 - widok obudów i otworów montażowych

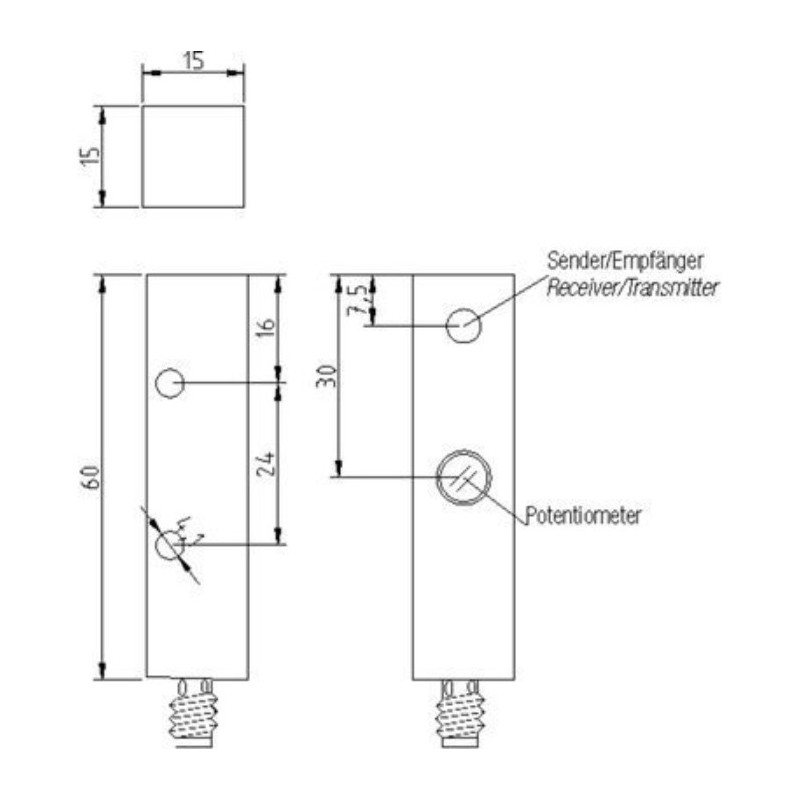

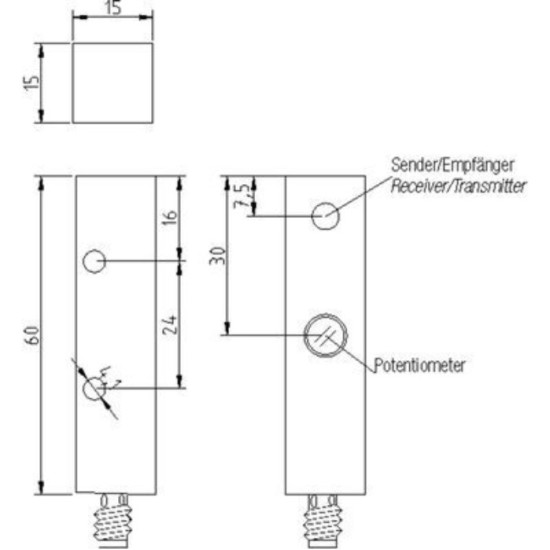

Rysunek wymiarowy bariery laserowej Eickmann Elektronik 60 x 15 x 15 mm

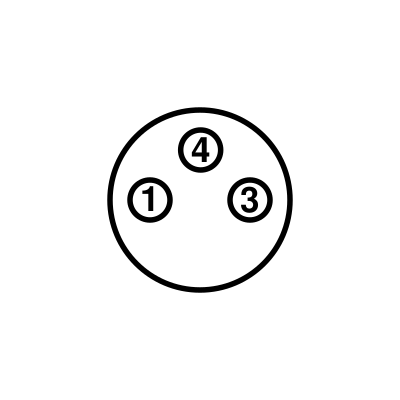

Rozmieszczenie styków 1, 3 i 4 złącza M8 3-pin bariery laserowej

Schemat zasilania i wyjścia PNP odbiornika OEVL-15-PSK-ST3

keyboard_arrow_left

keyboard_arrow_right

keyboard_arrow_left

keyboard_arrow_right

OEVL/OSVL-15-PSK-ST3Bariera laserowa, zasięg 1 m, PNP NO, M8 | Eickmann Elektronik OEVL/OSVL-15-PSK-ST3

Bariera laserowa nadajnik-odbiornik
Zasięg 50–1000 mm
Aluminiowe obudowy
Czerwony laser 650 nm, klasa 2
Wyjście PNP NO
Regulacja czułości pokrętłem
Zasilanie 10–30 V DC
Częstotliwość przełączania 4 kHz
Złącza M8, 3 styki, IP67

1 400

,00 PLN szt./netto

Masz konto B2B? Zaloguj się, aby zobaczyć swoją cenę.

Ilość:

Większe ilości? Budowa maszyn? OEM?

Dla zweryfikowanych klientów B2B oferujemy indywidualne ceny oraz możliwość odroczonego terminu płatności

99 3400 100 03

Złącze czujnikowe M8 3-pin, żeńskie, proste, skręcane | binder 99 3400 100 03

,85 PLN szt./netto

79 3408 45 03

Przewód czujnikowy M8 3-pin, żeński, kątowy, 5 m, PVC | binder 79 3408 45 03

,17 PLN szt./netto

77 3408 0000 20003-0200

Przewód czujnikowy M8 3-pin, żeński, kątowy, 2m, PVC | binder 77-3408-0000-20003-0200

,06 PLN szt./netto

Szczegóły produktu

Typ czujnika bariera optyczna

Rodzaj światła laserowe

Rozdzielczość 0,03 mm

Wielkość plamki Ø 0,3 mm

Regulacja czułości potencjometr

Zasięg 50 - 1000 mm

Sygnał wyjścia PNP NO

Podłączenie konektor M8x1, męski, 3-pinowy

Zasada połączenia 3-przewodowa

Materiał obudowy czarne aluminium anodowane

Wymiary 60 x 15 x 15 mm

Temperatura pracy -10°C ... +45°C

Stopień ochrony IP 67

Częstotliwość przełączania 4 kHz

Histereza przełączania < 15 %

Powtarzalność < 1 %

Napięcie zasilania 10 - 30 VDC

Maks. obciążenie wyjścia 200 mA

Zabezpieczenie przed zwarciem tak

Numer artykułu producenta 315.0000.100

Waga 0,1 kg

Dane teleadresowe producenta produktu GPSR:

Eickmann Elektronik , Handwerkerstraße 19 , 58638 Iserlohn , Niemcy

tel: +49 2371 4359990

email: office@eickmann-elektronik.de

Opis

Bariera laserowa Eickmann Elektronik OEVL/OSVL-15-PSK-ST3 składa się z nadajnika OSVL i odbiornika OEVL. Wykrywa obiekt, gdy ten przerwie wiązkę biegnącą między oboma elementami. Zakres pracy wynosi 50–1000 mm, a rozdzielczość 0,03 mm. Odbiornik ma wyjście PNP NO.

Zastosowanie

Bariera służy do bezkontaktowego wykrywania obecności i przejścia detali, kontroli ich położenia oraz zliczania elementów w maszynach i na liniach produkcyjnych. Oddzielny nadajnik i odbiornik montuje się po przeciwnych stronach kontrolowanego toru. Widoczna czerwona wiązka pomaga ustawić oba elementy względem siebie.

Najważniejsze właściwości

Laser pracuje przy długości fali 650 nm i należy do klasy 2. Częstotliwość przełączania 4 kHz pozwala stosować barierę w aplikacjach wymagających szybkiej detekcji. Czułość można ustawić potencjometrem. Obudowy z anodowanego aluminium mają stopień ochrony IP67, a oba elementy są wyposażone w 3-stykowe złącza M8.

Odbiornik ma jedno wyjście PNP NO. Nie jest to wersja z przełączanym trybem NO/NC ani z dwoma niezależnymi wyjściami.

Dane techniczne

Parametr	Wartość
Producent	Eickmann Elektronik
Symbol zestawu	OEVL/OSVL-15-PSK-ST3
Numer artykułu	315.0000.100
Zasada działania	bariera nadajnik–odbiornik
Zakres pracy	50–1000 mm
Rozdzielczość	0,03 mm
Średnica plamki	Ø 0,3 mm
Źródło światła	czerwony laser, 650 nm
Klasa lasera	2
Wyjście odbiornika	PNP NO
Maksymalny prąd obciążenia	200 mA
Częstotliwość przełączania	4 kHz
Histereza przełączania	<15%
Powtarzalność	<1%
Regulacja czułości	potencjometr
Napięcie zasilania	10–30 V DC
Prąd bez obciążenia	<55 mA
Spadek napięcia	<2,5 V
Przyłącza	M8 × 1, męskie, 3-stykowe
Materiał obudowy	anodowane aluminium
Wymiary elementu	60 × 15 × 15 mm
Temperatura pracy	od −10°C do +45°C
Odporność na światło otoczenia	2 klx
Stopień ochrony	IP67
Klasa ochronności	III, bezpieczne bardzo niskie napięcie
Zabezpieczenia	przeciwzwarciowe i przed odwrotną polaryzacją
Masa zestawu	0,1 kg
Kraj pochodzenia	Niemcy

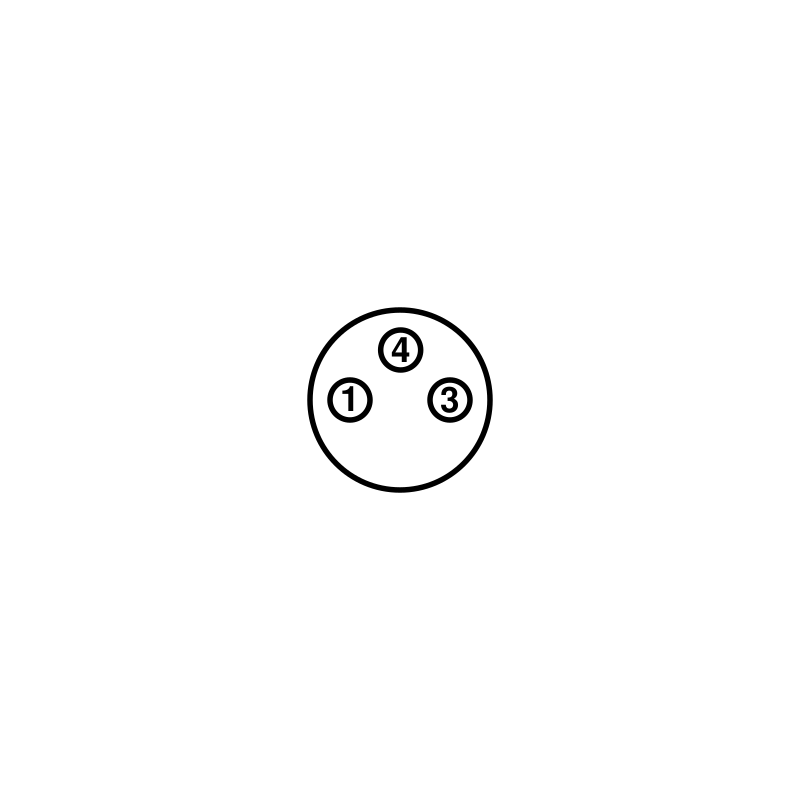

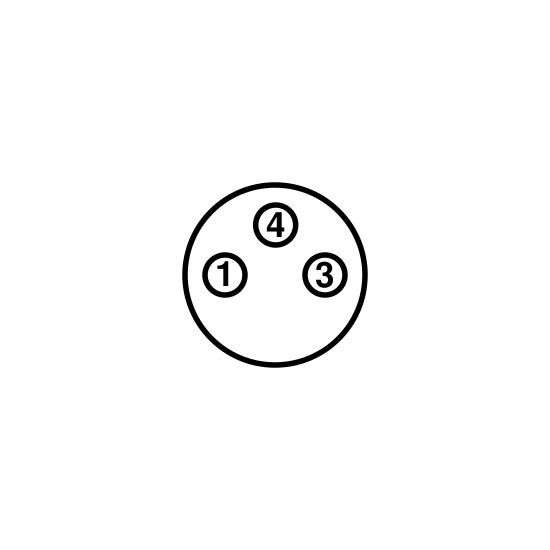

Układ styków odbiornika OEVL-15-PSK-ST3

Pin	Kolor przewodu	Funkcja
1	brązowy BN	+UB, zasilanie 10–30 V DC
3	niebieski BU	0 V / GND
4	czarny BK	wyjście PNP NO

Montaż i bezpieczeństwo

Nadajnik i odbiornik należy zamocować naprzeciw siebie, a następnie ustawić wiązkę na części optycznej odbiornika. Po regulacji czułości warto sprawdzić działanie z rzeczywistymi detalami przy roboczej odległości i prędkości maszyny. Podłączenie elektryczne wykonuje się przy wyłączonym zasilaniu.

Nie należy patrzeć bezpośrednio w wiązkę lasera klasy 2. Bariera jest czujnikiem procesowym, a nie urządzeniem do ochrony osób.

Do przyłączy M8 3-pin można dobrać między innymi:

77 3406 0000 20003-0500 – przewód żeński prosty, PVC, 5 m.
77 3408 0000 20003-0200 – przewód żeński kątowy, PVC, 2 m.
79 3408 45 03 – przewód żeński kątowy, PVC, 5 m.
99 3400 100 03 – złącze żeńskie proste, skręcane.

Wszystkie przewody M8 · Wszystkie złącza M8

Modele do porównania

Producent	Kod materiałowy i pełny symbol	Istotna różnica
di-soric	202933 — OLE Q10 M 500 P2K-TSSL (odbiornik) oraz 202934 — OLS Q10 M 500-TSSL (nadajnik)	Laserowa bariera PNP NO ze złączami M8 3-pin, lecz o zasięgu 500 mm, częstotliwości 2 kHz i bez regulacji czułości. Elementy mają osobne numery zamówieniowe.

Jest to model do porównania, nie zamiennik 1:1. Przed doborem należy zestawić kluczowe parametry, pinout, sposób przyłączenia oraz warunki pracy.

Dlaczego warto wybrać ten produkt?

OEVL/OSVL-15-PSK-ST3 łączy układ nadajnik–odbiornik, laserową wiązkę i częstotliwość przełączania 4 kHz. Dwa kompaktowe elementy o aluminiowych obudowach można rozmieścić po przeciwnych stronach toru detekcji, a złącza M8 ułatwiają wykonanie odłączanych połączeń.

Najczęściej zadawane pytania

Czy zestaw zawiera nadajnik i odbiornik?
Tak. Oznaczenie OEVL/OSVL odnosi się do pary: odbiornika OEVL i nadajnika OSVL.

Czy wyjście można przełączyć z NO na NC?
Nie. Odbiornik ma wyjście PNP NO. Potencjometr służy do regulacji czułości, nie do zmiany funkcji wyjścia.

Czy wartość 0,03 mm oznacza pomiar odległości?
Nie. Jest to rozdzielczość bariery detekcyjnej; urządzenie nie jest laserowym czujnikiem odległości.

Jakie przewody pasują do bariery?
Każdy element ma męskie złącze M8 3-pin. Do podłączenia potrzebne są odpowiednie złącza lub przewody żeńskie M8 3-pin; długość i materiał przewodu należy dobrać do instalacji.
