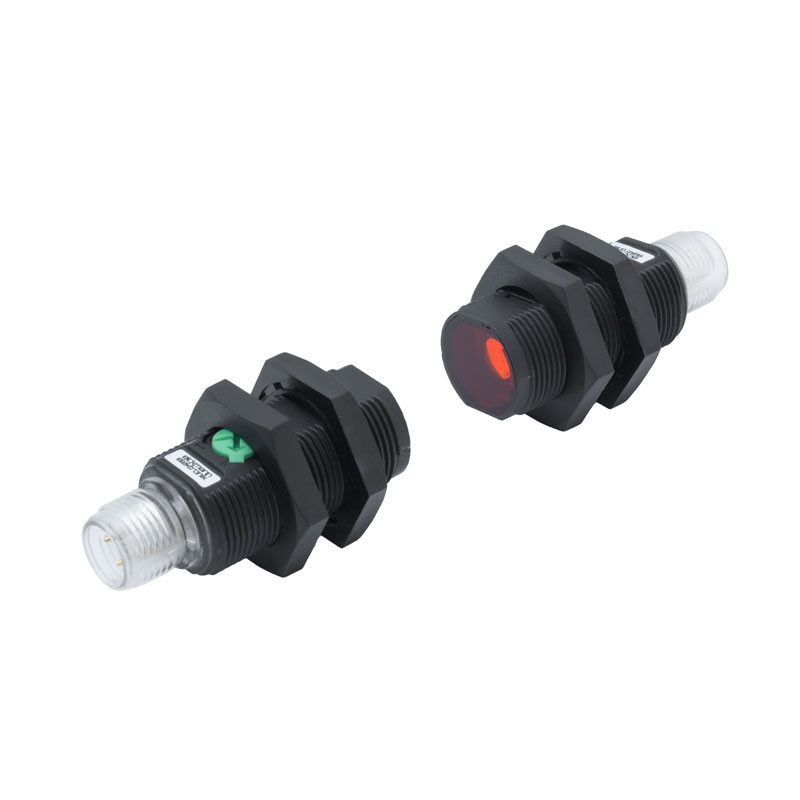

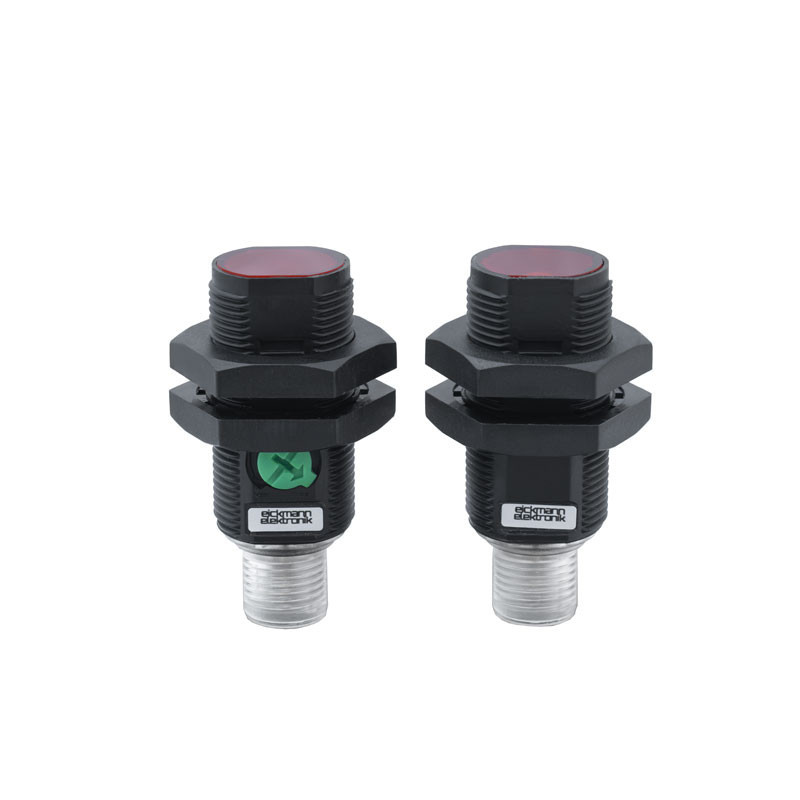

Bariera fotoelektryczna składa się z oddzielnego nadajnika OSVK i odbiornika OEVK, ustawianych naprzeciwko siebie. Przerwanie wiązki pomiędzy elementami powoduje zmianę stanu wyjścia PNP odbiornika. Zasięg do 30 m pozwala kontrolować obecność obiektów również na większych odległościach.
Kompaktowe obudowy gwintowane M18 mają długość 45 mm. Nadajnik i odbiornik wyposażono w męskie złącza M12 A-coded, co ułatwia montaż, podłączanie i wymianę przewodów.
Zastosowanie
Bariera może być stosowana między innymi do:
- kontroli obecności elementów na przenośnikach,
- wykrywania obiektów przecinających wiązkę,
- liczenia produktów i detali,
- kontroli przepływu materiału,
- monitorowania procesów w maszynach pakujących,
- wykrywania obiektów na większych odległościach.
Najważniejsze właściwości
System wykorzystuje oddzielny nadajnik i odbiornik, dlatego jego działanie nie zależy od zdolności wykrywanego obiektu do odbijania światła.
Odbiornik ma jedno wyjście PNP, którego działanie można ustawić jako NO albo NC. Nie jest to wersja z dwoma jednoczesnymi wyjściami NO+NC.
Czułość odbiornika można regulować potencjometrem. Maksymalny prąd obciążenia wyjścia wynosi 200 mA, a częstotliwość przełączania 800 Hz. Obudowy wykonano z tworzyw PBT i ABS oraz zabezpieczono zgodnie ze stopniem ochrony IP67.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | Eickmann Elektronik |
| Symbol zestawu | OEVK/OSVK-18-PUKI-ST4 |
| Numer artykułu zestawu | 375.0018.100 |
| Zasada działania | bariera nadajnik–odbiornik |
| Sposób przetwarzania | statyczny |
| Zasięg działania | do 30 m |
| Rodzaj światła | podczerwone |
| Regulacja odbiornika | potencjometr |
| Wyjście odbiornika | 1 × PNP, przełączane NO/NC |
| Częstotliwość przełączania | 800 Hz |
| Histereza | < 10% |
| Powtarzalność | < 1% |
| Napięcie zasilania | 10–30 V DC |
| Pobór prądu bez obciążenia | < 35 mA |
| Maksymalny prąd obciążenia | 200 mA |
| Spadek napięcia na wyjściu | < 2,5 V |
| Zabezpieczenie wyjścia | przeciwzwarciowe |
| Ochrona przed odwrotną polaryzacją | tak |
| Złącza | męskie M12 × 1, 4-pin, kodowanie A |
| Obudowy | gwintowane M18 × 1 |

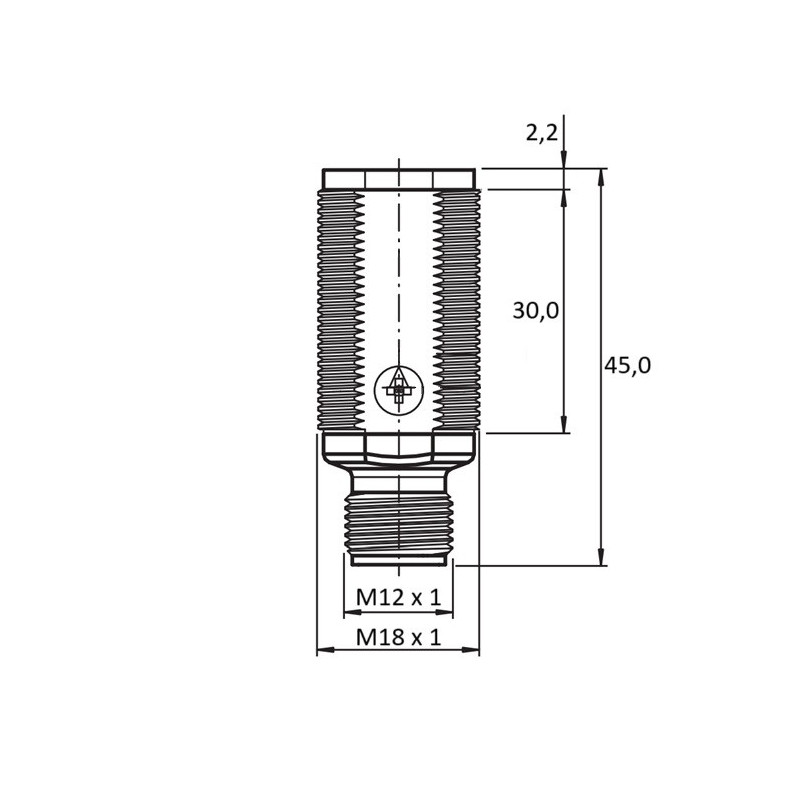

| Wymiary | M18 × 45 mm |
| Materiał obudowy | PBT + ABS |
| Odporność na światło otoczenia | 5 klx |
| Temperatura pracy | od −25 do +50°C |
| Stopień ochrony | IP67 |
| Klasa ochronności | III, zasilanie SELV |
| Masa według karty Sensor Standard | 0,010 kg |
| Kraj pochodzenia | Niemcy |
Elementy zestawu
| Element | Symbol | Numer artykułu producenta |
|---|---|---|

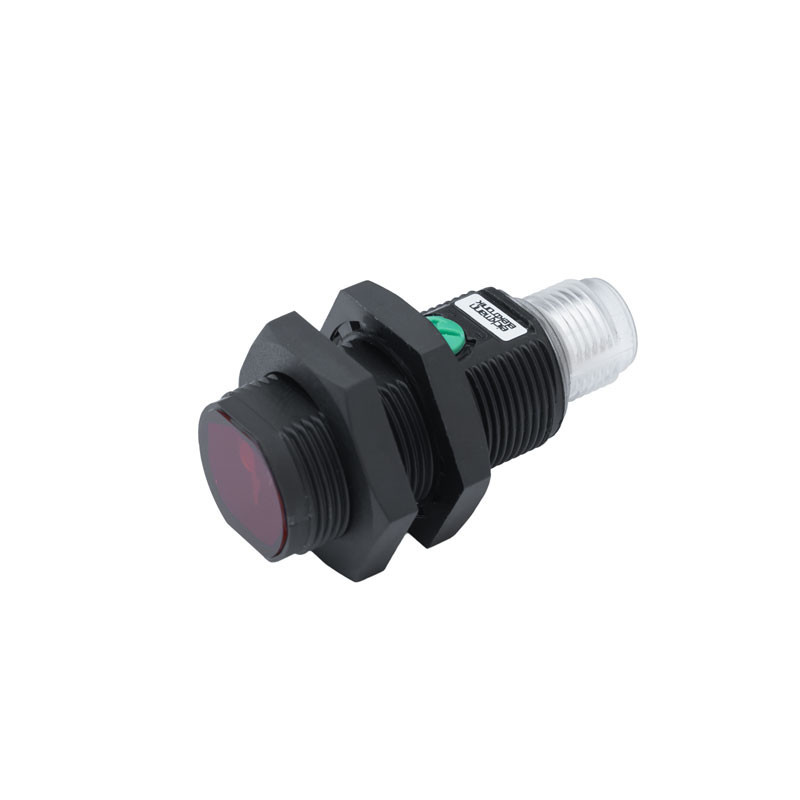

| Odbiornik | OEVK-18-PUKI-ST4 | 375.0018.000 |
| Nadajnik | OSVK-18-ST4 | 375.0018.007 |
| Zestaw nadajnik + odbiornik | OEVK/OSVK-18-PUKI-ST4 | 375.0018.100 |

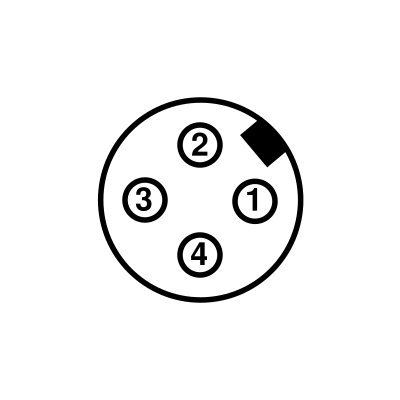

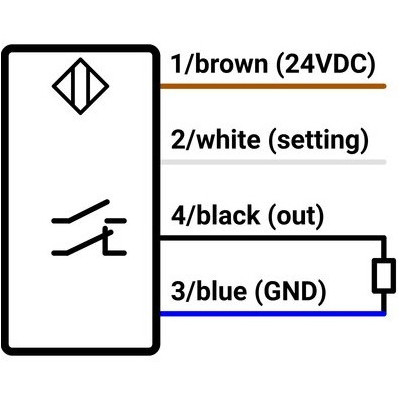

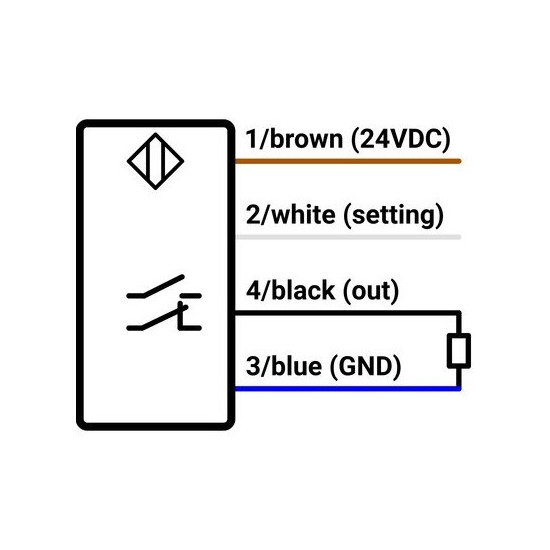

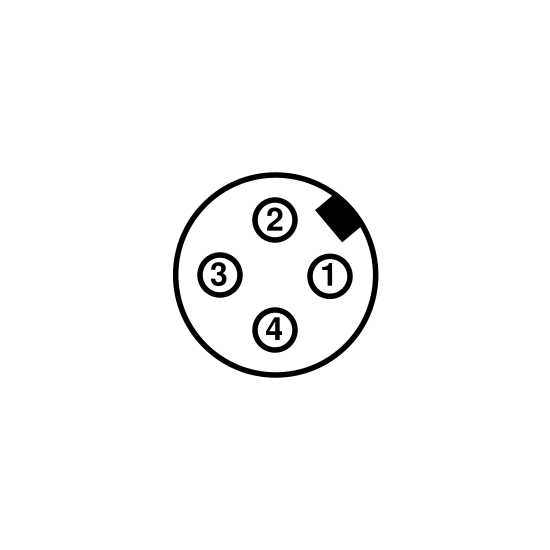

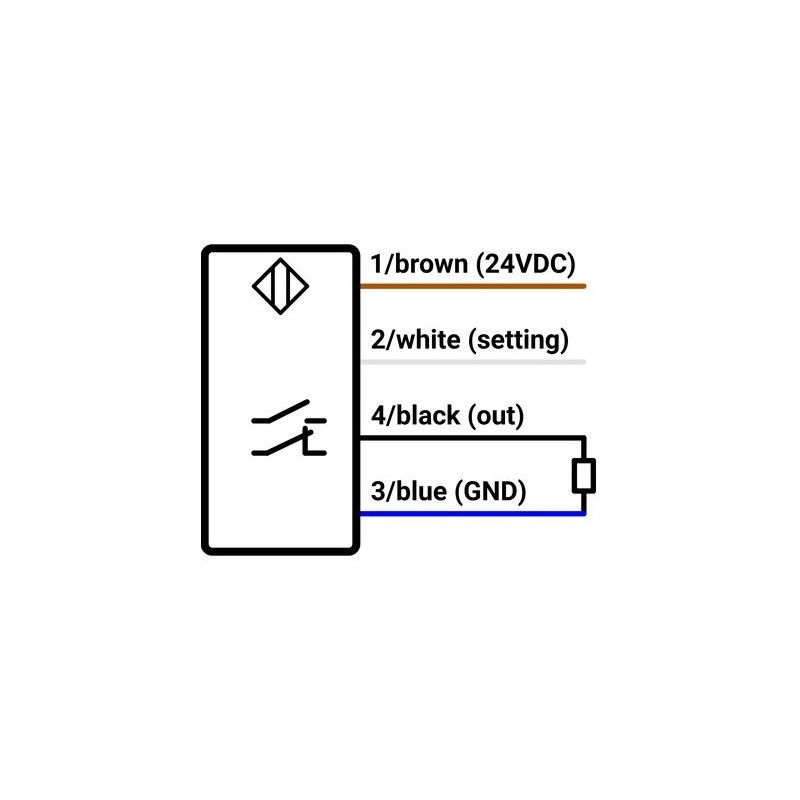

Układ styków odbiornika OEVK-18-PUKI-ST4
| Pin | Kolor przewodu | Funkcja |
|---|---|---|
| 1 | brązowy BN | +UB, zasilanie 10–30 V DC |
| 2 | biały WH | wejście ustawienia funkcji NO/NC |
| 3 | niebieski BU | 0 V / GND |
| 4 | czarny BK | wyjście PNP Q |

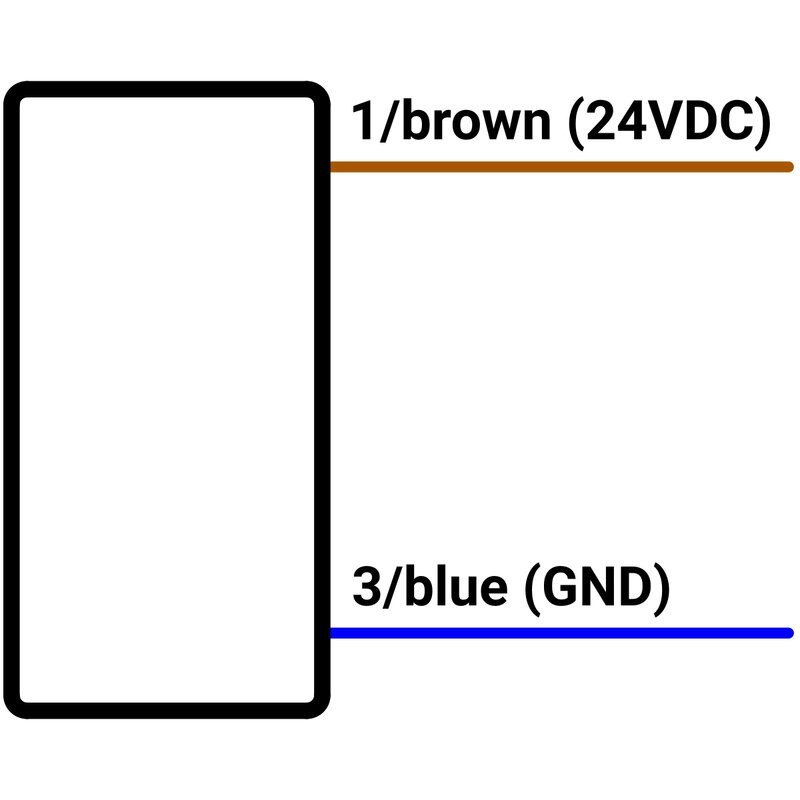

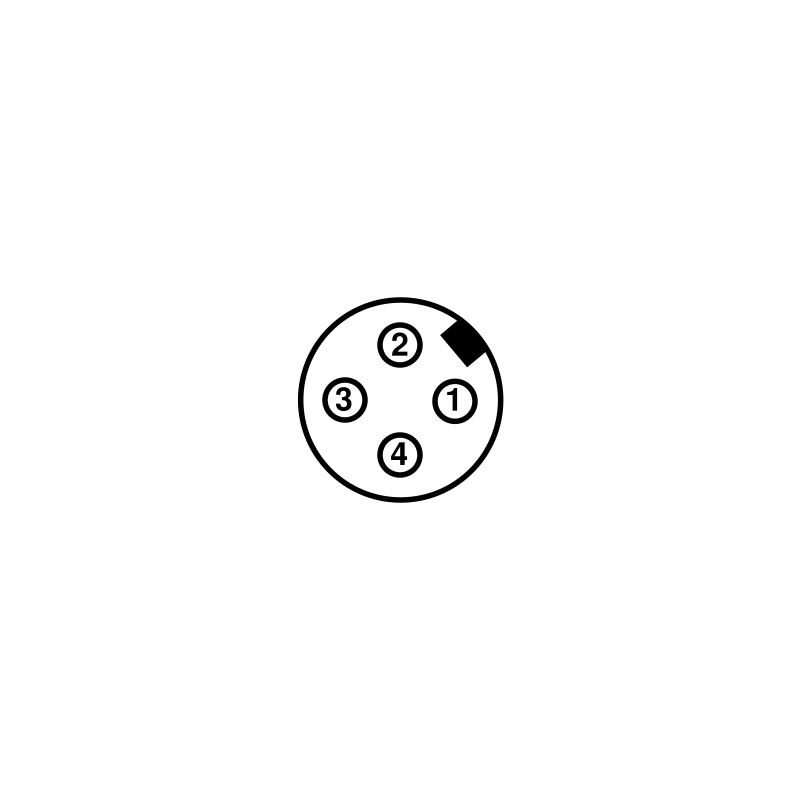

Układ styków nadajnika OSVK-18-ST4
| Pin | Kolor przewodu | Funkcja |
|---|---|---|
| 1 | brązowy BN | +UB, zasilanie 10–30 V DC |
| 2 | biały WH | nieużywany według schematu |
| 3 | niebieski BU | 0 V / GND |
| 4 | czarny BK | nieużywany według schematu |
Montaż i bezpieczeństwo
Nadajnik i odbiornik należy zamontować naprzeciwko siebie, zachowując współosiowe ustawienie powierzchni optycznych. Po montażu trzeba sprawdzić działanie bariery w całym wymaganym obszarze oraz uwzględnić możliwość zabrudzenia soczewek, drgań i zmiany położenia elementów.
Połączenia elektryczne należy wykonywać przy odłączonym zasilaniu, zgodnie ze schematem pinów i w zakresie 10–30 V DC. Oba elementy wymagają oddzielnego podłączenia.
Bariera nie ma potwierdzonych parametrów bezpieczeństwa funkcjonalnego PL lub SIL. Nie powinna zastępować certyfikowanej kurtyny albo bariery bezpieczeństwa chroniącej ludzi.
Zalecane przewody
Nadajnik i odbiornik mają oddzielne złącza męskie M12. Do podłączenia obu elementów potrzebne są dwa przewody zakończone żeńskim złączem M12.
- Przewód M12 4-pin, żeński, kątowy, PUR, 5 m – binder 77 3434 0000 50004-0500
- Przewód M12 4-pin, żeński, kątowy, PVC, 2 m – binder 77 3434 0000 20004-0200
- Przewód M12 4-pin, żeński, kątowy, PVC, 5 m – binder 77 3434 0000 20004-0500
- Przewód M12 4-pin, żeński, prosty, PUR, 5 m – binder 77 3430 0000 50004-0500
Symbole porównawcze innych producentów
Poniższe modele podano wyłącznie jako techniczne punkty odniesienia dla rozwiązań o zbliżonej zasadzie działania. Nie oznacza to zamienności 1:1 ani rekomendacji zastąpienia produktu Eickmann Elektronik.
- SICK 1066573 (GRSE18-P2442) – bariera M18 o zasięgu roboczym 10 m i maksymalnym zasięgu typowym 15 m, z komplementarnymi wyjściami PNP, regulacją potencjometrem i złączami M12 4-pin.
- ifm OGE500 (OGE-FPKG/US100) + OGS500 (OGS-OOKG/US100) – odbiornik i nadajnik M18 o zasięgu do 25 m, z programowanym trybem PNP Light-ON/Dark-ON, złączami M12 oraz metalowymi obudowami.
- Pepperl+Fuchs GD18/GV18/73/120 – bariera M18 o zasięgu 20 m, z dwoma komplementarnymi wyjściami PNP, złączami M12 4-pin i widzialnym światłem czerwonym.
- Omron E3FA-TP21 – bariera M18 o zasięgu 20 m, wyjściu PNP Light-ON/Dark-ON, złączu M12 oraz stopniu ochrony IP67/IP69K.
- Turck 3092558 (M18-3VPRS-Q8) + 3095601 (M18-4NAEL-Q8) – odbiornik i nadajnik M18 o zasięgu 25 m, z komplementarnymi wyjściami PNP, złączami M12 4-pin i stopniem ochrony IP67/IP69K.
- Balluff BOS026M (BOS 18MR-PA-RE20-S4) + BOS026N (BOS 18MR-XT-RS20-S4) – odbiornik i nadajnik M18 o zasięgu 20 m, ze złączami M12 4-pin; odbiornik ma komplementarne wyjścia PNP NO+NC.
Przed doborem odpowiednika należy porównać zasięg, liczbę i logikę wyjść, pinout, rodzaj złączy, wymiary, światło oraz warunki pracy.
Powiązane rozwiązania
Dla aplikacji wymagających krótszego zasięgu i złączy M8 dostępna jest bariera fotoelektryczna Eickmann Elektronik OEV/OSV-32-PUK-ST3-4 o zasięgu 10 m i prostopadłościennej konstrukcji.
Dlaczego warto wybrać ten produkt?
Bariera Eickmann Elektronik łączy zasięg do 30 m z kompaktowymi obudowami M18. Regulacja odbiornika pozwala dopasować czułość do instalacji, a złącza M12 upraszczają okablowanie i serwis.
Wyjście PNP o obciążalności do 200 mA umożliwia współpracę z typowymi wejściami sterowników PLC.
Najczęściej zadawane pytania
Czy bariera wymaga reflektora?
Nie. Nadajnik wysyła wiązkę bezpośrednio do odbiornika, dlatego reflektor nie jest potrzebny.
Czy zestaw obejmuje nadajnik i odbiornik?
Tak. Symbol OEVK/OSVK-18-PUKI-ST4 oznacza zestaw składający się z odbiornika OEVK-18-PUKI-ST4 i nadajnika OSVK-18-ST4.
Czy wyjście jest NO/NC czy NO+NC?
Odbiornik ma jedno wyjście PNP na pinie 4. Tryb działania można ustawić jako NO albo NC za pomocą wejścia ustawiającego na pinie 2. Nie są to dwa jednoczesne wyjścia NO+NC.
Ile przewodów przyłączeniowych jest potrzebnych?
Do niezależnego podłączenia nadajnika i odbiornika potrzebne są dwa przewody zakończone żeńskim złączem M12.
Czy bariera może pracować na odległości 30 m?
Taki maksymalny zasięg podaje Eickmann Elektronik dla kompletnego zestawu. Rzeczywisty zapas działania zależy od ustawienia elementów, zabrudzenia optyki i warunków otoczenia.
Czy można wykorzystać ją jako barierę bezpieczeństwa?
Nie należy stosować jej jako urządzenia ochronnego bez potwierdzonych parametrów bezpieczeństwa funkcjonalnego wymaganych dla danej maszyny.
