OEV/OSV-32-PUK-ST3-4Bariera fotoelektryczna 10 m, PNP NO/NC, M8 | Eickmann Elektronik OEV/OSV-32-PUK-ST3-4

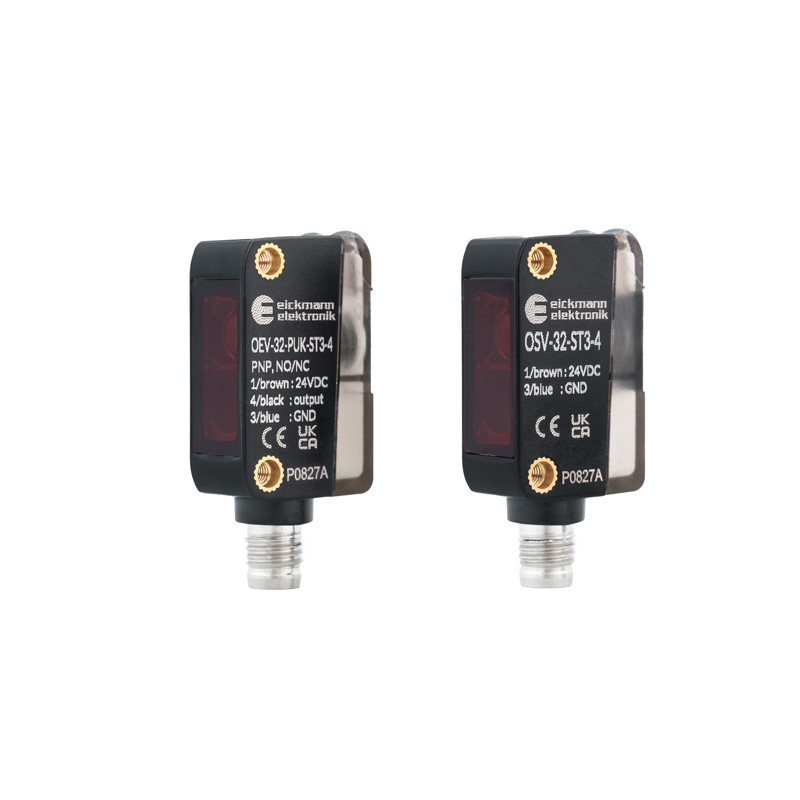

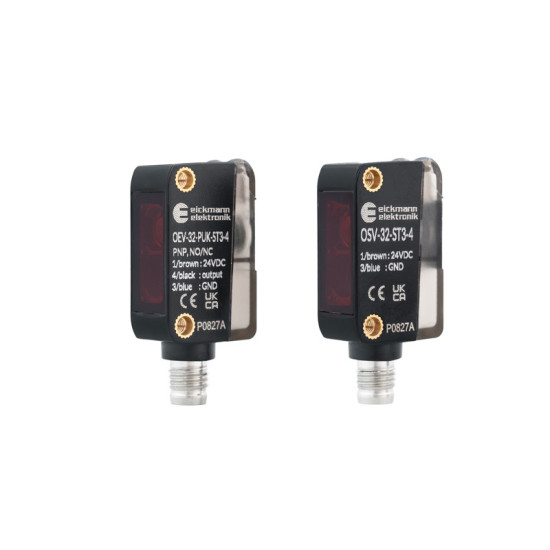

Eickmann Elektronik OEV/OSV-32-PUK-ST3-4 to kompletna bariera fotoelektryczna składająca się z nadajnika i odbiornika. Obiekt jest wykrywany po przerwaniu wiązki czerwonego światła biegnącej pomiędzy obydwoma elementami. Zasięg roboczy wynosi do 10 m.

Odbiornik udostępnia pojedyncze wyjście PNP z funkcją NO/NC. Nie jest to układ z dwoma jednoczesnymi wyjściami NO+NC. Częstotliwość przełączania 800 Hz pozwala wykrywać również obiekty przemieszczające się na liniach produkcyjnych i przenośnikach.

Zastosowanie

Bariera może być wykorzystywana między innymi do:

• kontroli obecności obiektów na przenośnikach,
• zliczania produktów i opakowań,
• wykrywania elementów niezależnie od koloru ich powierzchni,
• kontroli przejścia detalu przez określony punkt,
• nadzorowania procesów transportu i pakowania,
• wykrywania przerwania wiązki na stanowiskach automatyki.

Najważniejsze właściwości

• komplet składający się z nadajnika i odbiornika,
• zasięg działania do 10 m,
• dobrze widoczne czerwone światło ułatwiające ustawienie osi optycznej,
• pojedyncze wyjście PNP z funkcją NO/NC,
• częstotliwość przełączania 800 Hz,
• odporność na światło otoczenia do 10 klx,

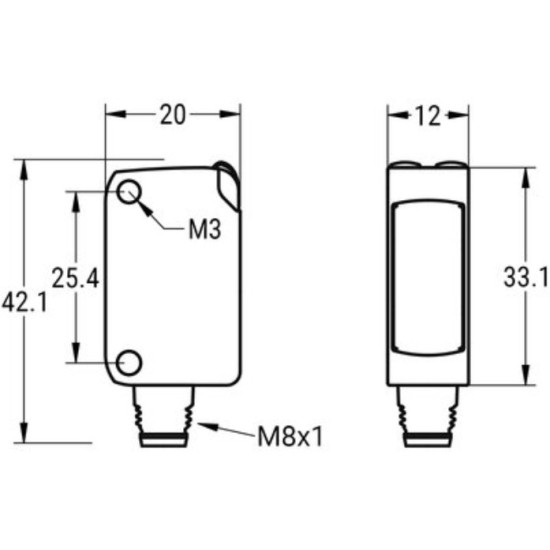

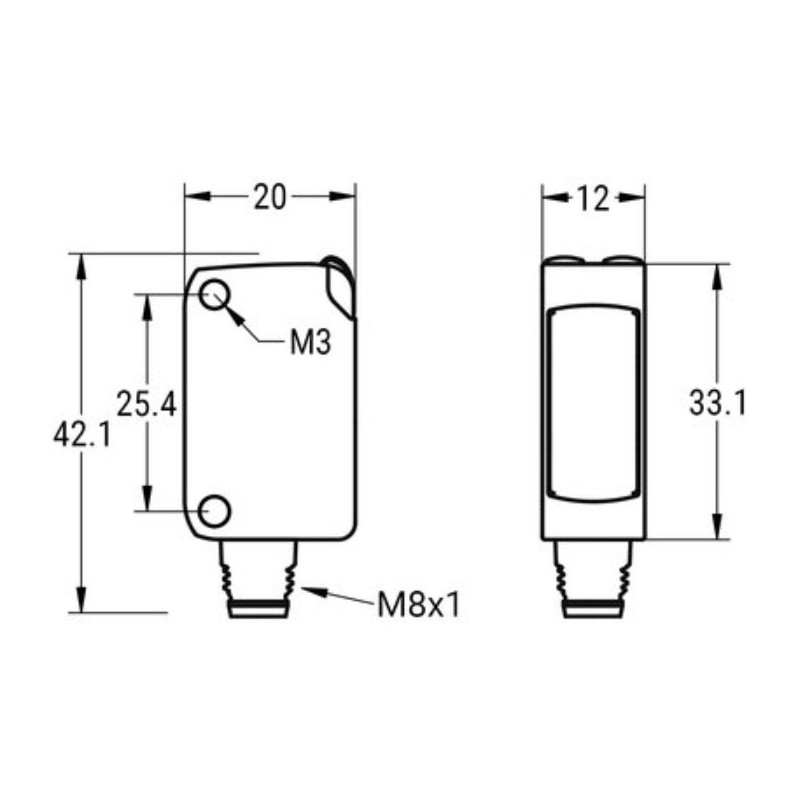

• kompaktowe obudowy o wymiarach 42,1 × 20 × 12 mm,

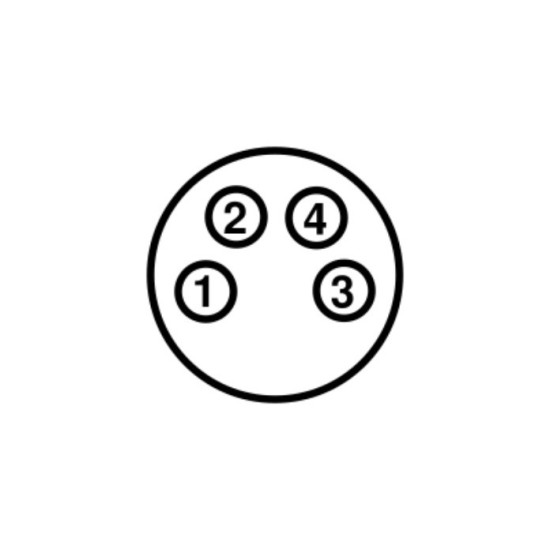

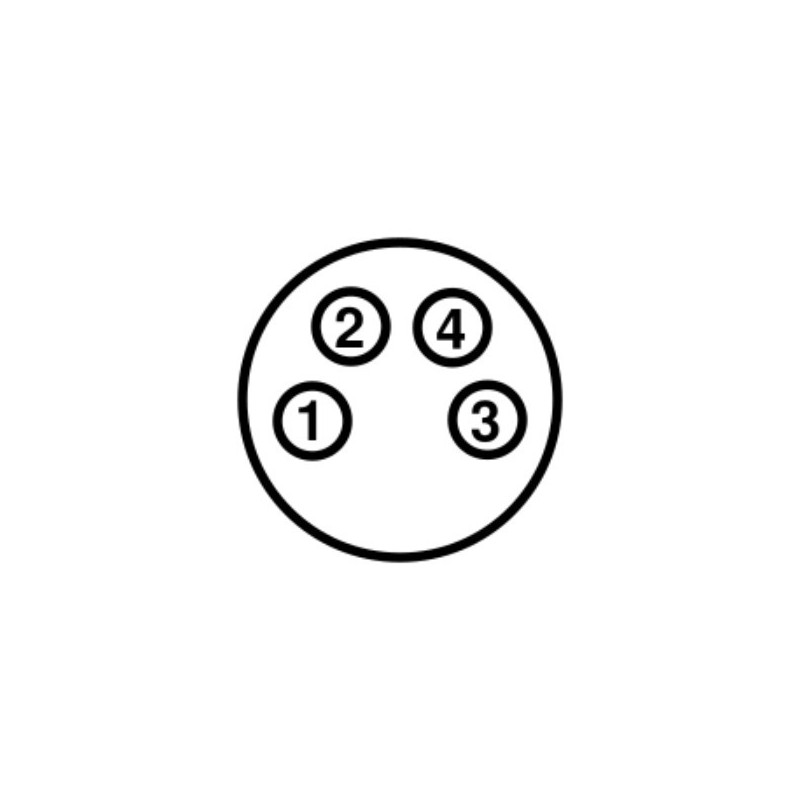

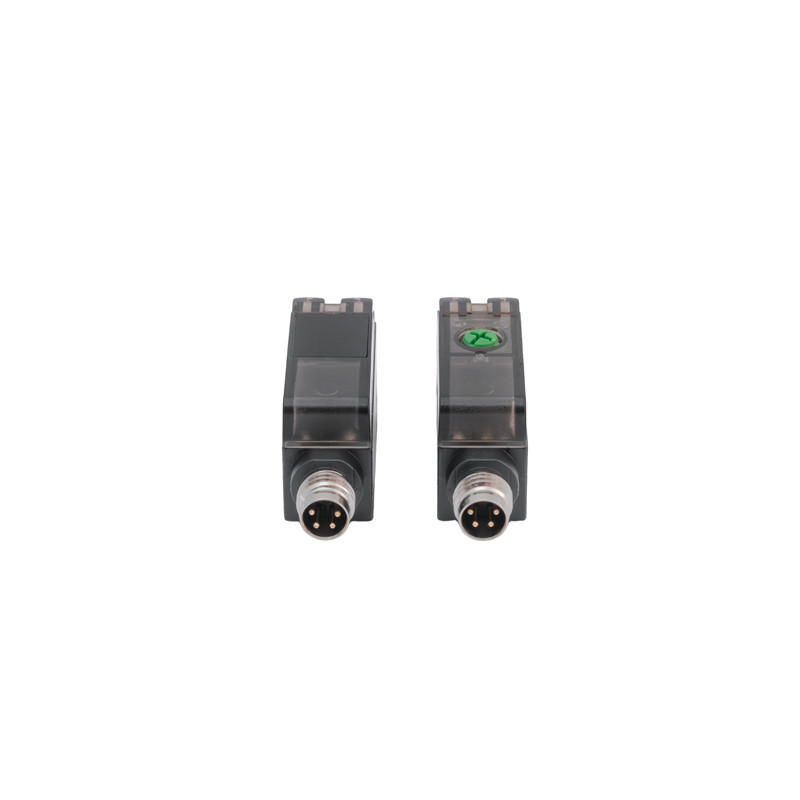

• osobne złącze męskie M8 4-pin na każdym elemencie,
• stopień ochrony IP67.

Dane techniczne

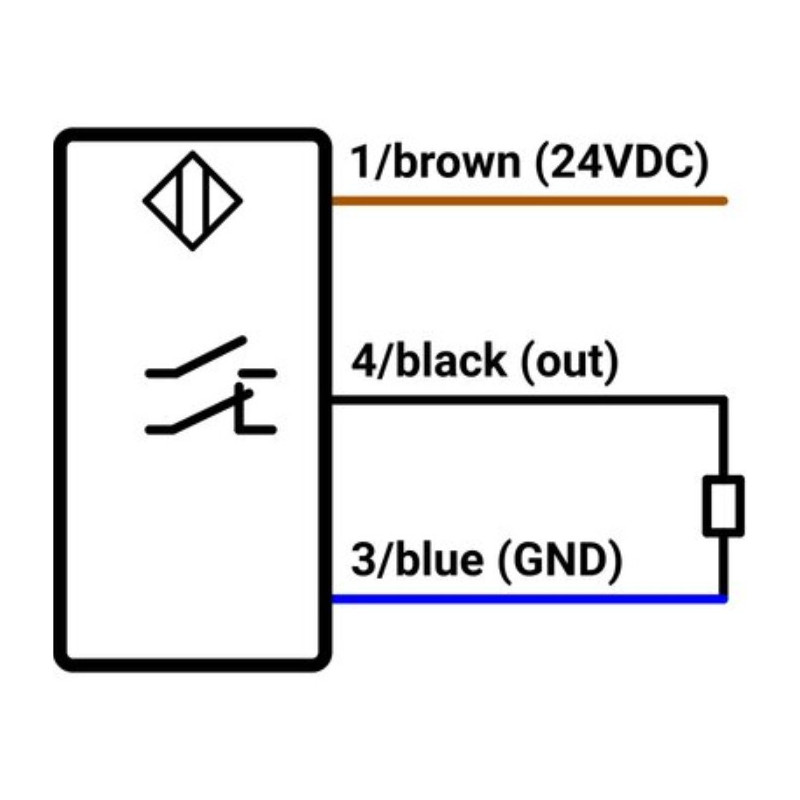

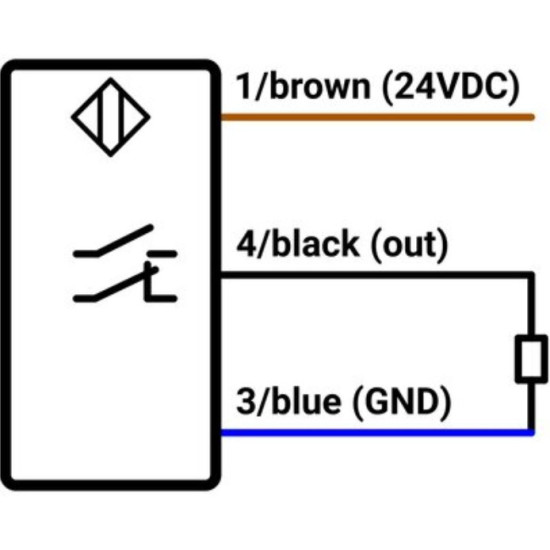

Układ styków odbiornika OEV-32-PUK-ST3-4

Wyjście odbiornika pracuje w funkcji NO/NC. Jest to jedno wyjście przełączające, a nie dwa niezależne wyjścia NO+NC.

Montaż i bezpieczeństwo

Nadajnik oraz odbiornik należy zamontować naprzeciwko siebie, zachowując prawidłowe ustawienie osi optycznej. Po montażu należy sprawdzić reakcję wyjścia zarówno przy swobodnej wiązce, jak i po jej całkowitym przerwaniu.

Powierzchnie optyczne powinny pozostać czyste. Zabrudzenie, przesunięcie czujnika lub częściowe zasłonięcie wiązki może zmniejszyć rezerwę działania.

Czujnik należy zasilać napięciem stałym 10–30 V DC. Podłączenie powinno być wykonywane przy odłączonym zasilaniu. Produkt nie jest urządzeniem bezpieczeństwa przeznaczonym do ochrony osób.

Zalecane przewody przyłączeniowe

Nadajnik i odbiornik mają osobne złącza męskie M8 4-pin. Do podłączenia całego kompletu potrzebne są dwa przewody zakończone żeńskim złączem M8.

• 77 3406 0000 20004-0500 – przewód M8 4-pin, żeński, prosty, PVC, 5 m
• 77 3408 0000 20004-0500 – przewód M8 4-pin, żeński, kątowy, PVC, 5 m
• 77 3406 0000 50004-0500 – przewód M8 4-pin, żeński, prosty, PUR, 5 m
• 77 3408 0000 50004-0500 – przewód M8 4-pin, żeński, kątowy, PUR, 5 m

Przewody PVC sprawdzą się przede wszystkim w instalacjach stacjonarnych. W środowisku przemysłowym o większym obciążeniu mechanicznym warto rozważyć przewody w powłoce PUR.

Symbole porównawcze innych producentów

Poniższe modele podano wyłącznie jako techniczne punkty odniesienia dla rozwiązań o zbliżonej zasadzie działania. Nie oznacza to zamienności 1:1 ani rekomendacji zastąpienia produktu Eickmann Elektronik.

• SICK 1084109 (GSE6-F4411V) – zasięg 10 m, czerwone światło, PNP, M8 4-pin.
• ifm O6E303 (O6E-FPKG/AS/4P) + O6S303 (O6S-OOKG/AS/4P) – zasięg 10 m, czerwone światło, PNP, M8 4-pin.
• Pepperl+Fuchs M100/MV100-RT/76a/95/103 – zasięg 10 m, czerwone światło, PNP, M8.
• Omron E3Z-T86A – zasięg 10 m, czerwone światło, PNP, Light-ON/Dark-ON, M8 4-pin.
• Turck 3807892 (QS18EK6EVQ7) + 3807898 (QS18EK6RVQ) – zasięg 20 m, czerwone światło, PNP/NPN, NO/NC, IO-Link i M8.
• Balluff BOS02E9 (BOS 6K-UU-RE10-S49) + BOS01MF (BOS 6K-XT-RS10-S49) – zasięg 13 m, czerwone światło, M8 3-pin, odbiornik PNP/NPN NO/NC.

Przed doborem odpowiednika należy porównać zasięg, liczbę i logikę wyjść, pinout, rodzaj złączy, wymiary, rodzaj światła, sposób regulacji oraz dopuszczalne warunki pracy.

Powiązane rozwiązania

Dla aplikacji wymagających większego zasięgu i złączy M12 dostępna jest bariera fotoelektryczna Eickmann Elektronik OEVK/OSVK-18-PUKI-ST4 o zasięgu 30 m.

Dlaczego warto wybrać ten produkt?

Bariera łączy zasięg 10 m z kompaktową obudową i czerwonym światłem ułatwiającym ustawienie. Rozdzielenie układu na nadajnik i odbiornik ogranicza zależność działania od koloru oraz powierzchni wykrywanego obiektu. Złącza M8 umożliwiają odłączanie poszczególnych elementów bez demontażu całego okablowania.

Najczęściej zadawane pytania

Czy do działania potrzebny jest reflektor?

Nie. Jest to bariera nadajnik–odbiornik. Obydwa elementy montuje się naprzeciwko siebie.

Czy podany symbol obejmuje nadajnik i odbiornik?

Tak. Numer 370.0032.221 dotyczy kompletu OEV/OSV-32-PUK-ST3-4.

Czy wyjście jest NO/NC, czy NO+NC?

Odbiornik ma pojedyncze wyjście PNP z funkcją NO/NC. Nie są to dwa jednoczesne wyjścia NO+NC.

Ile przewodów potrzeba do podłączenia kompletu?

Potrzebne są dwa przewody z żeńskim złączem M8 — osobny dla nadajnika i odbiornika.

Czy bariera może chronić dostęp do niebezpiecznej strefy?

Nie. Produkt nie jest certyfikowanym urządzeniem bezpieczeństwa do ochrony osób.
