KDCL-08-PSK-ST3Czujnik pojemnościowy M8, PNP NO, 4 mm, niezabudowany | Eickmann Elektronik KDCL-08-PSK-ST3

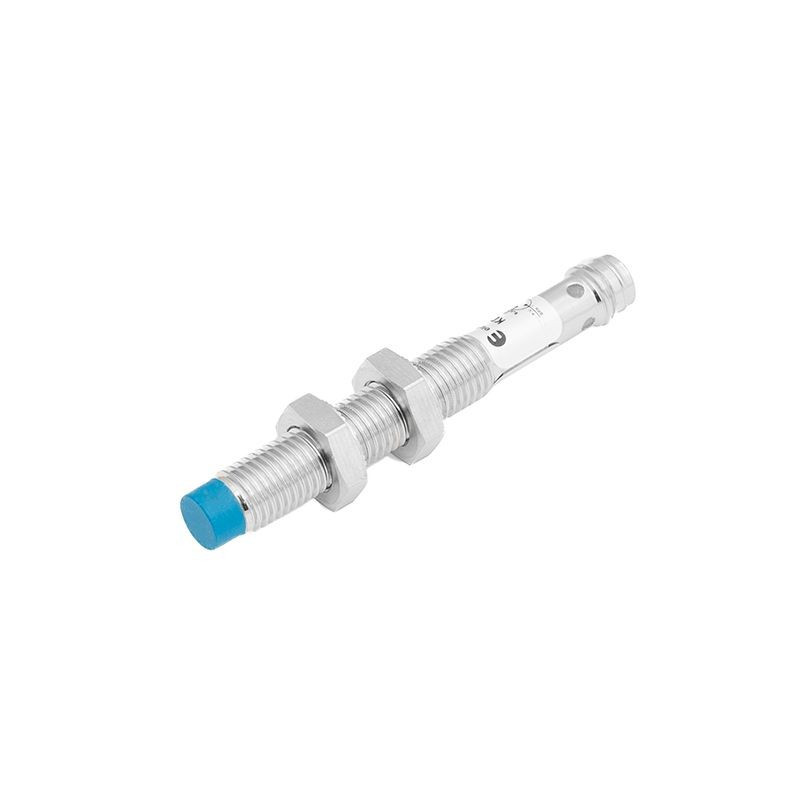

KDCL-08-PSK-ST3 to kompaktowy czujnik pojemnościowy M8 przeznaczony do bezkontaktowego wykrywania obecności materiałów przewodzących i nieprzewodzących. Model oferuje zasięg 4 mm oraz regulację czułości za pomocą potencjometru, dzięki czemu próg przełączania można dopasować do właściwości wykrywanego obiektu i warunków konkretnej aplikacji.

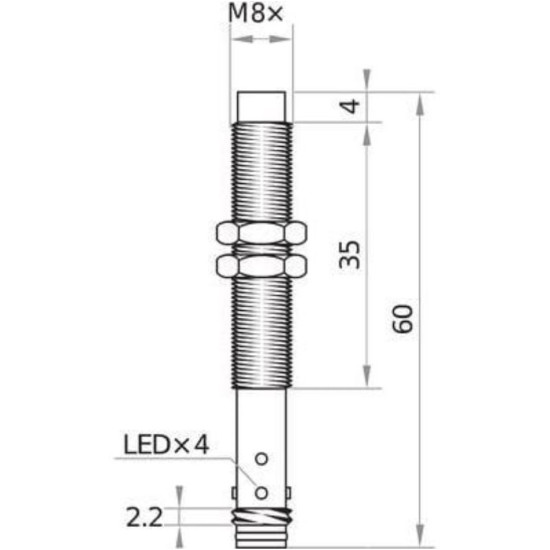

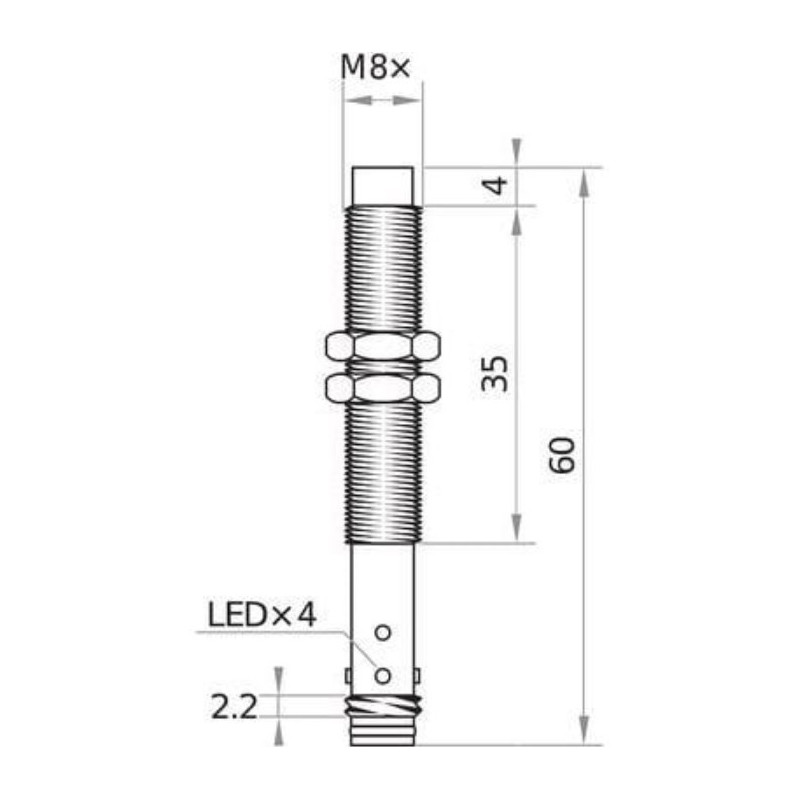

Czujnik ma niezabudowane czoło, 3-przewodowe wyjście PNP NO oraz męskie złącze M8 3-pin. Stalowa obudowa o długości 60 mm, zasilanie 10–30 V DC, częstotliwość przełączania 100 Hz i stopień ochrony IP67 pozwalają wykorzystać go w kompaktowych układach automatyki przemysłowej.

Zastosowanie

Pojemnościowa zasada działania umożliwia wykrywanie materiałów, których nie można wykryć standardowym czujnikiem indukcyjnym. KDCL-08-PSK-ST3 może być wykorzystywany między innymi do:

• kontroli obecności elementów z tworzyw sztucznych,
• wykrywania szkła, papieru, drewna i innych materiałów niemetalowych,
• wykrywania elementów metalowych i innych materiałów przewodzących,
• kontroli obecności cieczy,
• wykrywania proszków i granulatów,
• kontroli obecności materiału w niewielkich zbiornikach i podajnikach,
• detekcji małych obiektów w miejscach o ograniczonej przestrzeni montażowej.

W przypadku materiałów nieprzewodzących rzeczywisty punkt przełączenia zależy od ich właściwości dielektrycznych. Dlatego ten sam czujnik może reagować z różnej odległości na metal, tworzywo sztuczne, szkło, ciecz lub materiał sypki.

Najważniejsze właściwości

• pojemnościowa zasada działania,
• kompaktowa obudowa M8,
• zasięg 4 mm,
• regulacja czułości potencjometrem,
• montaż niezabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 100 Hz,
• zasilanie 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• obudowa ze stali nierdzewnej,
• powierzchnia aktywna z PBT,
• męskie złącze M8 3-pin,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik pojemnościowy wytwarza pole elektryczne w obszarze przed powierzchnią aktywną. Zbliżenie obiektu zmienia pojemność układu pomiarowego. Gdy zmiana przekroczy ustawiony próg, elektronika czujnika przełącza wyjście.

W odróżnieniu od czujnika indukcyjnego detekcja nie jest ograniczona do metali. Czujnik pojemnościowy może reagować również na materiały niemetalowe. W przypadku materiałów nieprzewodzących znaczenie ma ich przenikalność elektryczna – materiały o wyższej stałej dielektrycznej wywołują większą zmianę pola i mogą być wykrywane z większej odległości.

Wykrywane materiały i media

KDCL-08-PSK-ST3 może być stosowany do wykrywania:

• metali i innych materiałów przewodzących,
• tworzyw sztucznych,
• szkła,
• papieru i tektury,
• drewna,
• cieczy,
• proszków,
• granulatów i innych produktów sypkich.

Nominalnego zasięgu 4 mm nie należy interpretować jako identycznej gwarantowanej odległości dla każdego rodzaju materiału. Właściwości dielektryczne obiektu wpływają na rzeczywistą odległość zadziałania.

Wykrywanie przez ściankę zbiornika

Pojemnościowa metoda detekcji pozwala również realizować aplikacje, w których medium jest wykrywane przez niemetalową ściankę. Na działanie układu wpływają wtedy jednocześnie właściwości medium oraz materiał i grubość ścianki, dlatego próg przełączenia należy dobrać po zamontowaniu czujnika w docelowym miejscu.

Metalowa ścianka wpływa na pole elektryczne w inny sposób i nie pozwala stosować tej metody tak jak w przypadku tworzywa sztucznego lub szkła.

Regulacja czułości

KDCL-08-PSK-ST3 ma potencjometr umożliwiający zmianę czułości czujnika. Pozwala to dopasować punkt przełączenia do rodzaju materiału, wymaganej odległości oraz warunków montażowych.

Regulację najlepiej przeprowadzić z rzeczywistym wykrywanym obiektem lub medium znajdującym się w docelowym położeniu. Po ustawieniu czułości warto sprawdzić powtarzalne przełączanie zarówno przy obecności, jak i braku materiału.

Niepotrzebnie wysoka czułość może zwiększać wpływ elementów znajdujących się w otoczeniu powierzchni aktywnej.

Montaż czujnika

KDCL-08-PSK-ST3 jest przeznaczony do montażu niezabudowanego. Oznacza to, że jego strefa aktywna potrzebuje wolnej przestrzeni i nie powinna być całkowicie otoczona metalem na poziomie powierzchni czołowej.

Podczas montażu należy uwzględnić wpływ:

• metalowych elementów znajdujących się w pobliżu czoła czujnika,
• innych czujników pojemnościowych pracujących obok siebie,
• rodzaju i położenia wykrywanego materiału,
• grubości ścianki przy detekcji medium przez zbiornik,
• wilgoci i osadów gromadzących się w strefie aktywnej,
• zmian temperatury otoczenia.

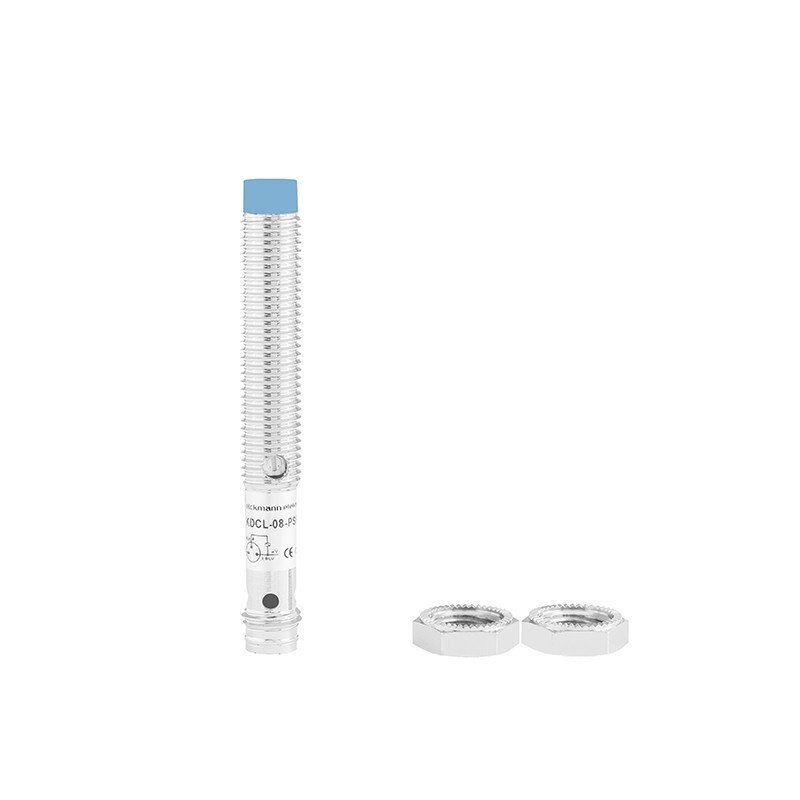

Gwint M8x1 i dwie nakrętki pozwalają precyzyjnie ustawić położenie czujnika oraz mechanicznie zablokować go po regulacji.

Podłączenie elektryczne

KDCL-08-PSK-ST3 pracuje w układzie 3-przewodowym i ma wyjście PNP NO. Po wykryciu obiektu wyjście PNP podaje dodatni potencjał na przewód sygnałowy. Wejście sterownika PLC lub inne obciążenie podłącza się pomiędzy wyjście czujnika a 0 V.

Czujnik wyposażony jest w męskie złącze M8, 3-pin.

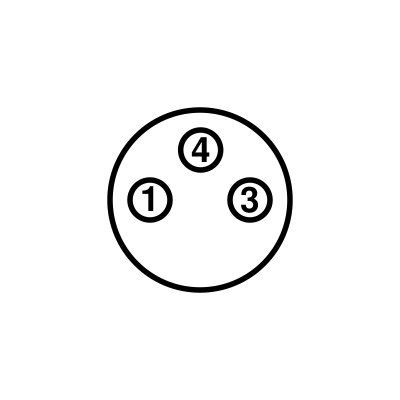

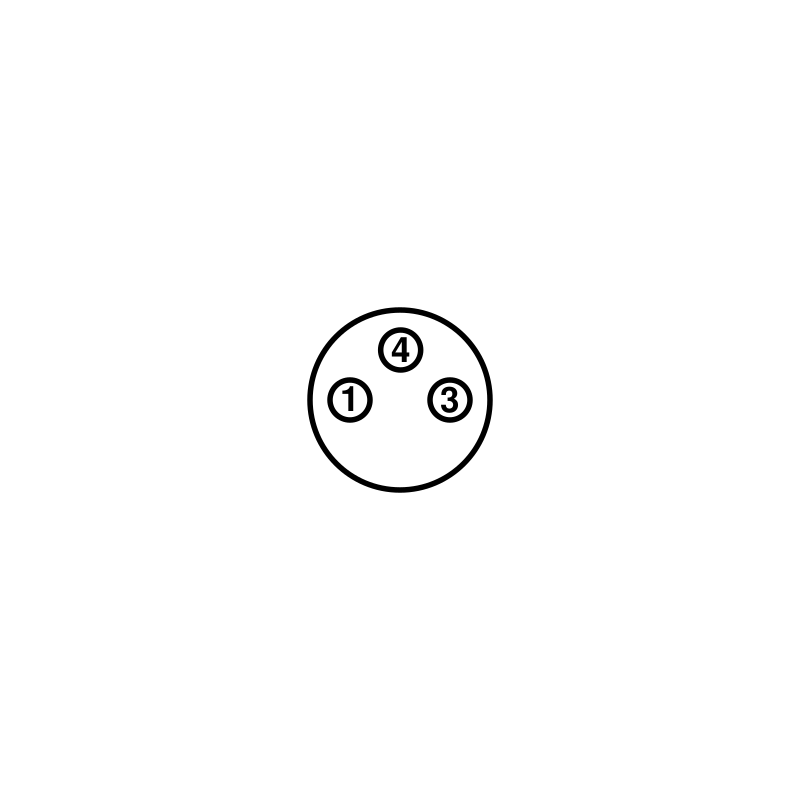

Rozmieszczenie pinów

Warunki pracy

Czujnik może pracować w temperaturze od -10 do +60°C. Stopień ochrony IP67 zapewnia ochronę przed wnikaniem pyłu oraz przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych dla tej klasy.

W przypadku czujnika pojemnościowego należy jednocześnie pamiętać, że woda, wilgoć lub osad znajdujący się bezpośrednio w strefie aktywnej mogą wpływać na pole elektryczne, a tym samym na punkt przełączenia.

Warianty i akcesoria

W tej samej rodzinie dostępny jest KDCL-8-PSK-ST3, czyli wariant M8 o zasięgu 2 mm i montażu zabudowanym:

• KDCL-8-PSK-ST3 – czujnik pojemnościowy M8, 2 mm

Większe warianty:

• KDCL-12-PSK-ST4 – czujnik pojemnościowy M12
• KDCL-18-PSK-ST4 – czujnik pojemnościowy M18

Do złącza M8 3-pin można zastosować między innymi:

• Przewód M8 3-pin żeński kątowy, 2 m PVC – binder 77 3408 0000 20003-0200
• Przewód M8 3-pin żeński kątowy, 5 m PUR – binder 77 3408 0000 50003-0500
• Przewód M8 3-pin żeński prosty, 5 m PVC – binder 77 3406 0000 20003-0500
• Złącze M8 3-pin żeńskie proste skręcane – binder 99 3400 100 03
• Wszystkie przewody do czujników M8
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jakie materiały wykrywa KDCL-08-PSK-ST3?

Czujnik może reagować zarówno na materiały przewodzące, jak i nieprzewodzące. Może służyć do wykrywania metali, tworzyw sztucznych, szkła, papieru, drewna, cieczy oraz materiałów sypkich. Rzeczywista odległość zadziałania zależy od właściwości wykrywanego materiału.

Czy zasięg 4 mm jest taki sam dla każdego materiału?

Nie. W przypadku czujnika pojemnościowego reakcja na materiały nieprzewodzące zależy między innymi od ich stałej dielektrycznej. Dlatego rzeczywisty punkt przełączenia należy dobrać do konkretnego obiektu lub medium.

Czy KDCL-08-PSK-ST3 może wykrywać ciecz?

Tak, pojemnościowa zasada działania umożliwia wykrywanie cieczy. Czułość należy dopasować do właściwości medium i warunków montażowych.

Czy czujnik może wykrywać medium przez ściankę zbiornika?

Detekcja przez niemetalową ściankę jest możliwa w aplikacjach pojemnościowych. Na działanie wpływa jednak materiał i grubość ścianki oraz właściwości medium, dlatego ustawienie powinno być wykonane w docelowej konfiguracji.

Jak reguluje się czułość KDCL-08-PSK-ST3?

Czujnik ma potencjometr służący do regulacji czułości. Ustawienie należy dobrać z rzeczywistym obiektem lub medium, a następnie sprawdzić stabilne przełączanie przy jego obecności i braku.

Czy KDCL-08-PSK-ST3 można zamontować całkowicie w metalu?

Nie. Jest to model z czołem niezabudowanym, dlatego część aktywna wymaga wolnej przestrzeni i nie powinna być całkowicie otoczona metalem.

Jakie wyjście ma KDCL-08-PSK-ST3?

Czujnik ma 3-przewodowe wyjście PNP NO, czyli normalnie otwarte wyjście tranzystorowe PNP.

Jak podłączyć KDCL-08-PSK-ST3?

Pin 1 służy do podłączenia dodatniego napięcia 10–30 V DC, pin 3 do 0 V, natomiast pin 4 jest wyjściem PNP NO.

Czym KDCL-08-PSK-ST3 różni się od KDCL-8-PSK-ST3?

KDCL-08-PSK-ST3 ma zasięg 4 mm i montaż niezabudowany. KDCL-8-PSK-ST3 jest wariantem o zasięgu 2 mm i montażu zabudowanym.
