KDCL-12-PSK-ST4Czujnik pojemnościowy M12, PNP NO, 6 mm, zabudowany | Eickmann Elektronik KDCL-12-PSK-ST4

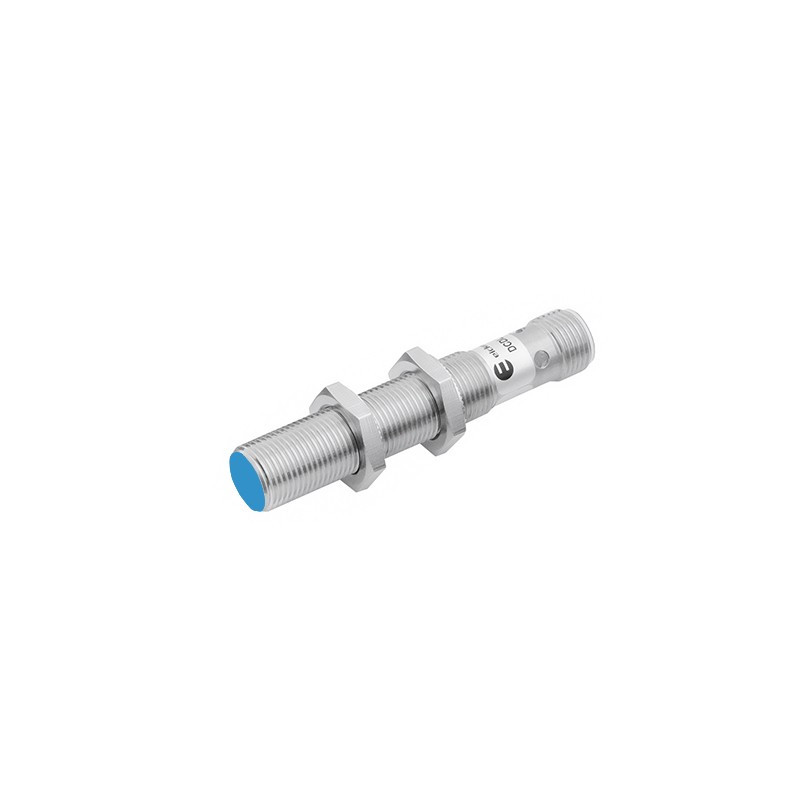

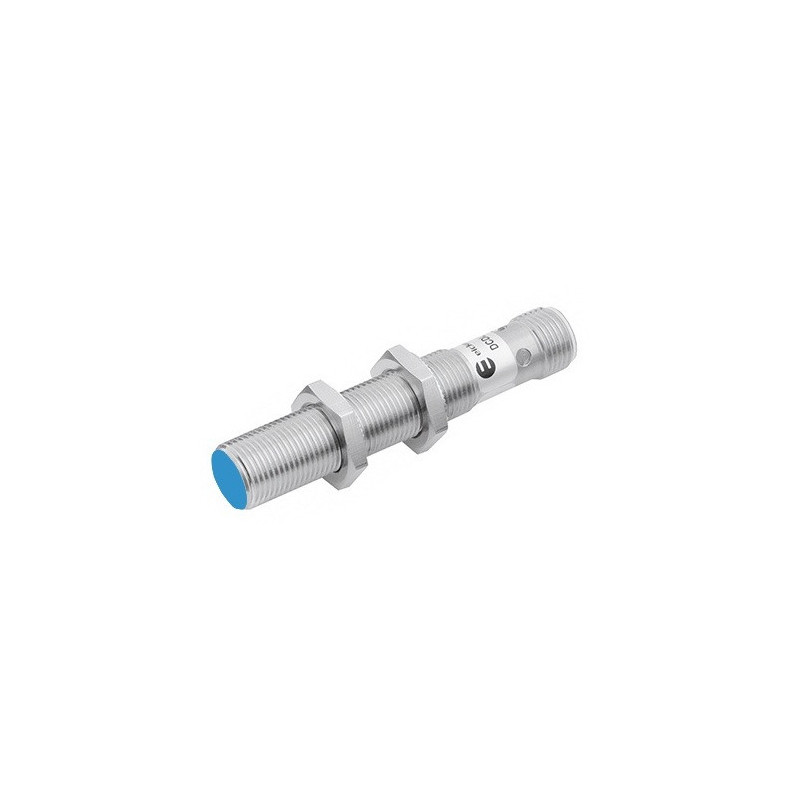

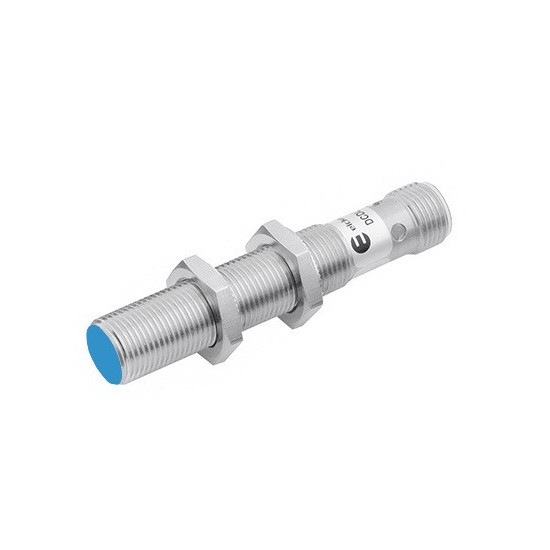

KDCL-12-PSK-ST4 to cylindryczny czujnik pojemnościowy M12 przeznaczony do bezkontaktowego wykrywania materiałów przewodzących i nieprzewodzących. Regulowany zakres działania 1–6 mm umożliwia dostosowanie czułości do właściwości obiektu lub medium oraz warunków konkretnej aplikacji.

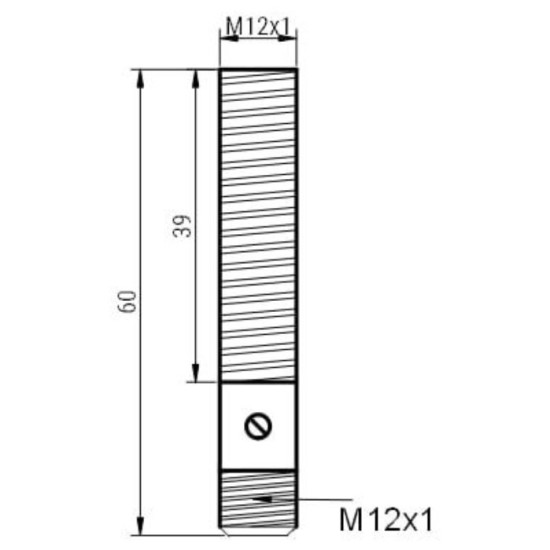

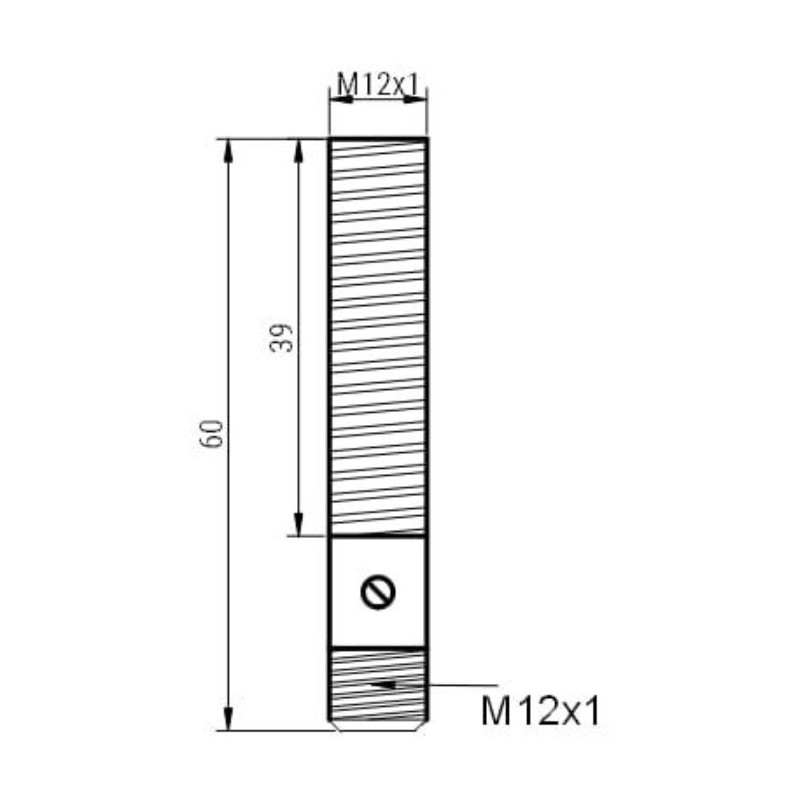

Model jest przeznaczony do montażu zabudowanego i ma 3-przewodowe wyjście PNP NO. Zasilanie 10–30 V DC, maksymalne obciążenie 200 mA, częstotliwość przełączania 100 Hz i męskie złącze M12 4-pin ułatwiają integrację czujnika z typowymi układami automatyki przemysłowej. Obudowa ma długość 60 mm i stopień ochrony IP67.

Zastosowanie

Pojemnościowa zasada działania pozwala wykorzystać KDCL-12-PSK-ST4 w aplikacjach, w których konieczne jest wykrywanie nie tylko metali, ale również materiałów niemetalowych.

Czujnik może być stosowany między innymi do:

• kontroli obecności elementów z tworzyw sztucznych,
• wykrywania szkła, papieru i drewna,
• wykrywania elementów metalowych i innych materiałów przewodzących,
• kontroli obecności cieczy,
• wykrywania proszków i granulatów,
• kontroli materiałów sypkich w podajnikach i zbiornikach,
• kontroli poziomu medium,
• wykrywania medium przez odpowiednio dobraną niemetalową ściankę.

Rzeczywisty punkt przełączania zależy od rodzaju materiału, jego właściwości dielektrycznych, odległości od powierzchni aktywnej oraz warunków montażowych.

Najważniejsze właściwości

• pojemnościowa zasada działania,
• cylindryczna obudowa M12,
• regulowany zakres działania 1–6 mm,
• regulacja czułości potencjometrem,
• montaż zabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• zasilanie 10–30 V DC,
• maksymalne obciążenie 200 mA,
• częstotliwość przełączania 100 Hz,
• zabezpieczenie przed zwarciem,
• mosiężna obudowa,
• powierzchnia aktywna z PBT,
• męskie złącze M12 4-pin, kodowanie A,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik pojemnościowy wytwarza pole elektryczne w obszarze przed powierzchnią aktywną. Pojawienie się obiektu lub medium powoduje zmianę pojemności układu pomiarowego. Po przekroczeniu ustawionego progu elektronika czujnika przełącza wyjście.

Dzięki tej zasadzie działania czujnik pojemnościowy nie jest ograniczony do detekcji metali. Może reagować również na materiały nieprzewodzące, takie jak tworzywa sztuczne, szkło, drewno, papier, ciecze oraz produkty sypkie.

W przypadku materiałów nieprzewodzących istotna jest ich stała dielektryczna. Materiały silniej oddziałujące z polem elektrycznym mogą być wykrywane z większej odległości niż materiały o mniejszej przenikalności elektrycznej.

Wykrywane materiały i media

KDCL-12-PSK-ST4 może być wykorzystywany do wykrywania:

• materiałów przewodzących, w tym metali,
• tworzyw sztucznych,
• szkła,
• drewna,
• papieru i tektury,
• cieczy,
• proszków,
• granulatów,
• innych materiałów sypkich.

Podawany zasięg 6 mm nie oznacza identycznej odległości przełączania dla każdego materiału. Właściwości konkretnego obiektu lub medium wpływają na rzeczywisty punkt zadziałania, dlatego próg należy ustawić w docelowej aplikacji.

Wykrywanie przez ściankę zbiornika

Czujnik pojemnościowy może być wykorzystany do kontroli medium znajdującego się za niemetalową ścianką zbiornika. Pole elektryczne może przenikać przez tworzywo sztuczne, szkło lub inny odpowiedni materiał izolacyjny i reagować na zmianę właściwości dielektrycznych po drugiej stronie.

Na skuteczność takiej detekcji wpływają:

• materiał ścianki,
• jej grubość,
• właściwości wykrywanego medium,
• odległość czujnika,
• ustawiona czułość,
• ewentualne osady znajdujące się na ściance.

Dlatego ustawienie należy sprawdzić bezpośrednio na rzeczywistym zbiorniku.

Regulacja czułości

KDCL-12-PSK-ST4 wyposażony jest w potencjometr pozwalający dopasować czułość i punkt przełączania do wykrywanego materiału. Regulacja umożliwia wykorzystanie zakresu działania 1–6 mm i ograniczenie reakcji na elementy znajdujące się poza wymaganą strefą detekcji.

Regulację najlepiej wykonywać już po zamontowaniu czujnika:

1. umieścić docelowy obiekt lub medium w wymaganym położeniu,
2. ustawić potencjometrem pewne zadziałanie czujnika,
3. usunąć obiekt lub zmniejszyć poziom medium,
4. sprawdzić prawidłowe wyłączenie,
5. kilkukrotnie powtórzyć próbę w rzeczywistych warunkach pracy.

Niepotrzebnie wysoka czułość może zwiększyć wpływ elementów otoczenia, osadów lub zmian warunków środowiskowych.

Montaż czujnika

KDCL-12-PSK-ST4 jest przeznaczony do montażu zabudowanego. Pozwala to umieścić powierzchnię aktywną równo z otaczającą powierzchnią montażową.

Podczas instalacji należy uwzględnić wpływ:

• elementów konstrukcyjnych znajdujących się w strefie działania,
• sąsiednich czujników pojemnościowych,
• rodzaju i położenia wykrywanego materiału,
• wilgoci oraz osadów na powierzchni aktywnej,
• temperatury,
• materiału i grubości ścianki zbiornika przy detekcji medium przez ściankę.

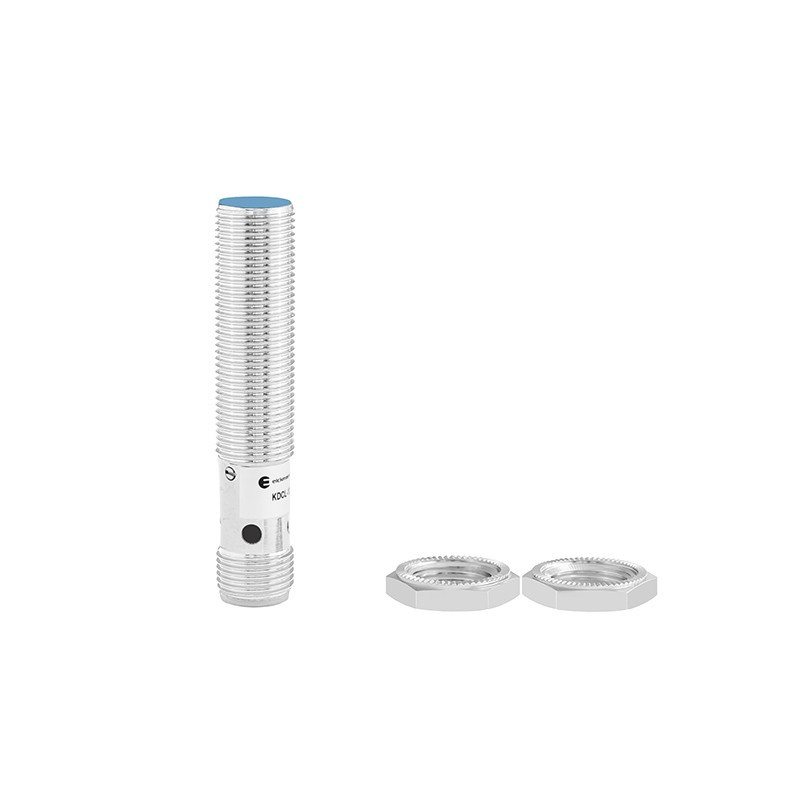

Gwint M12x1 umożliwia regulację położenia czujnika oraz jego zablokowanie za pomocą nakrętek.

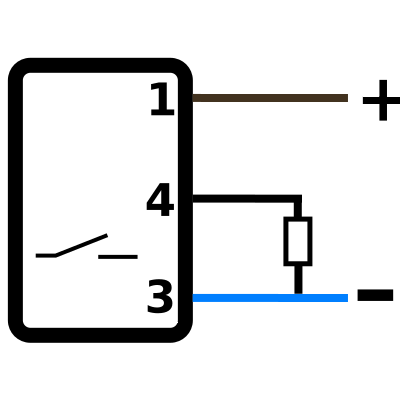

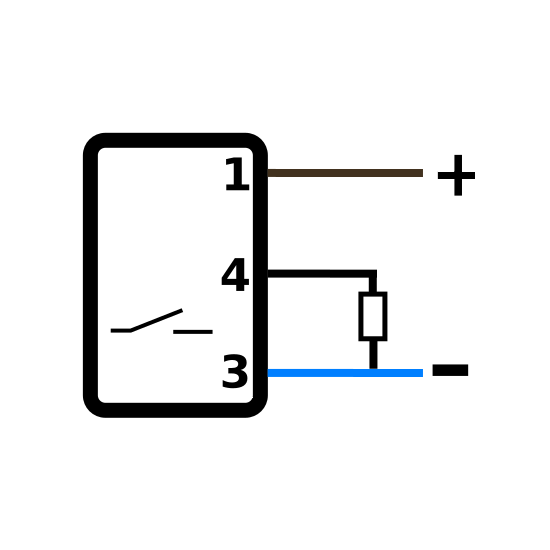

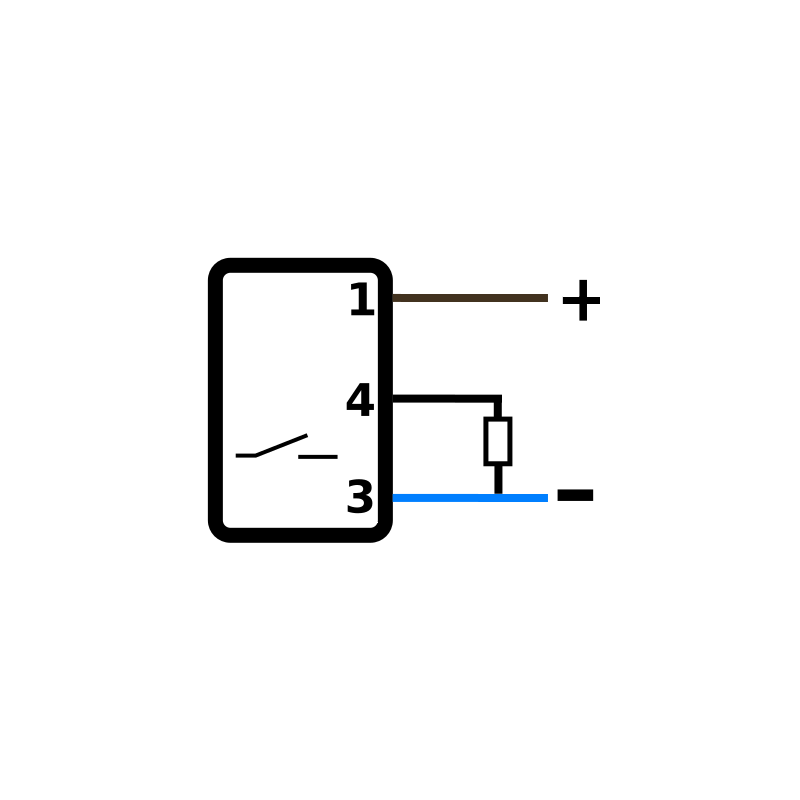

Podłączenie elektryczne

KDCL-12-PSK-ST4 pracuje w układzie 3-przewodowym i ma wyjście PNP NO. Po wykryciu obiektu wyjście PNP podaje dodatni potencjał na przewód sygnałowy.

Czujnik jest wyposażony w męskie złącze M12, 4-pin, kodowanie A.

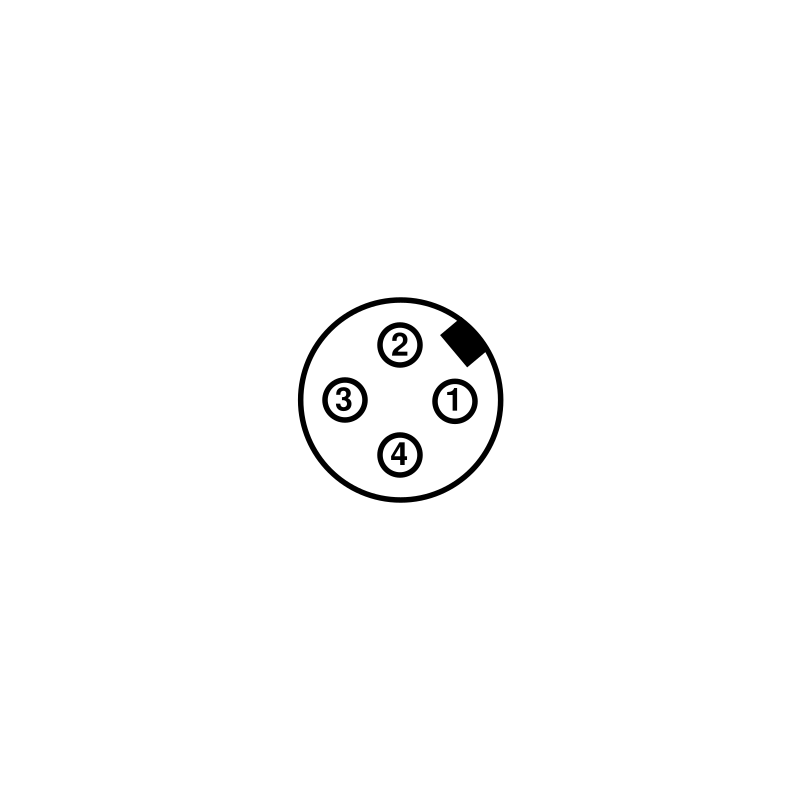

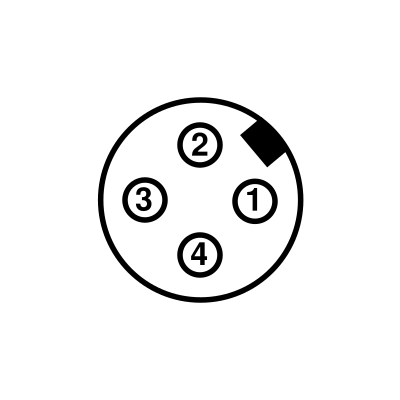

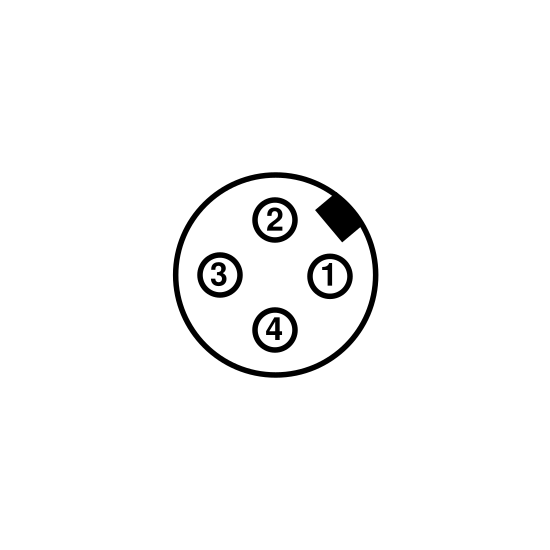

Rozmieszczenie pinów

Warunki pracy

Zakres temperatury pracy wynosi -10…+60°C, natomiast obudowa ma stopień ochrony IP67.

IP67 zapewnia ochronę przed wnikaniem pyłu oraz przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach przewidzianych dla tej klasy. Nie oznacza automatycznie odporności na każde medium chemiczne ani możliwości ciągłej pracy pod wodą.

Przy zastosowaniu czujnika pojemnościowego należy dodatkowo pamiętać, że wilgoć, krople cieczy lub osad znajdujący się bezpośrednio w strefie aktywnej mogą wpływać na pole pomiarowe i zmieniać punkt przełączania.

Warianty i akcesoria

Inne czujniki pojemnościowe Eickmann Elektronik dostępne w Sensor Standard:

• KDCL-08-PSK-ST3 – czujnik pojemnościowy M8, 4 mm, niezabudowany
• KDCL-18-PSK-ST4 – czujnik pojemnościowy M18
• KDCL-30-PSK-ST4 – czujnik pojemnościowy M30

Do podłączenia złącza M12 4-pin można zastosować:

• Przewód M12 4-pin żeński kątowy, 2 m PVC – binder 77 3434 0000 20004-0200
• Przewód M12 4-pin żeński prosty, 5 m PVC – binder 77 3430 0000 20004-0500
• Przewód M12 4-pin żeński kątowy, 5 m PUR – binder 77 3434 0000 50004-0500
• Złącze M12 4-pin żeńskie proste skręcane – binder 99 0430 14 04
• Wszystkie przewody do czujników M12
• Wszystkie złącza M12

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jakie materiały wykrywa KDCL-12-PSK-ST4?

Czujnik może reagować zarówno na materiały przewodzące, jak i nieprzewodzące. Może służyć do wykrywania metali, tworzyw sztucznych, szkła, drewna, papieru, cieczy oraz materiałów sypkich.

Czy zasięg KDCL-12-PSK-ST4 można regulować?

Tak. Czujnik ma potencjometr, a zakres działania wynosi 1–6 mm. Pozwala to dostosować próg przełączania do konkretnego materiału i warunków montażowych.

Czy 6 mm oznacza taką samą odległość dla każdego materiału?

Nie. W przypadku materiałów nieprzewodzących rzeczywista odległość działania zależy między innymi od ich właściwości dielektrycznych. Ustawienie należy sprawdzić z rzeczywistym obiektem lub medium.

Czy KDCL-12-PSK-ST4 może wykrywać ciecz?

Tak. Pojemnościowa zasada działania pozwala stosować czujnik do detekcji cieczy, przy czym czułość należy dopasować do konkretnego medium.

Czy można wykrywać ciecz przez ściankę zbiornika?

Jest to możliwe przy odpowiednio dobranej niemetalowej ściance. Skuteczność zależy od jej materiału i grubości oraz od właściwości medium, dlatego ustawienie trzeba sprawdzić w rzeczywistej aplikacji.

Czy KDCL-12-PSK-ST4 można zamontować równo z metalową powierzchnią?

Model ma czoło zabudowane i jest przeznaczony do montażu zabudowanego. Należy jednak uwzględnić wpływ otoczenia na pole pomiarowe i sprawdzić działanie po ostatecznym montażu.

Jakie wyjście ma KDCL-12-PSK-ST4?

Czujnik ma 3-przewodowe wyjście PNP NO, czyli normalnie otwarte wyjście tranzystorowe PNP.

Jak podłączyć KDCL-12-PSK-ST4?

Pin 1 służy do podłączenia dodatniego napięcia 10–30 V DC, pin 3 do 0 V, a pin 4 jest wyjściem PNP NO. Pin 2 nie jest wykorzystywany w 3-przewodowym układzie tego czujnika.

Czym KDCL-12-PSK-ST4 różni się od wersji M8?

KDCL-12-PSK-ST4 ma obudowę M12 i regulowany zasięg do 6 mm. Dostępne w Sensor Standard warianty M8 mają zasięg 2 lub 4 mm i są przeznaczone do aplikacji wymagających mniejszej średnicy czujnika.
