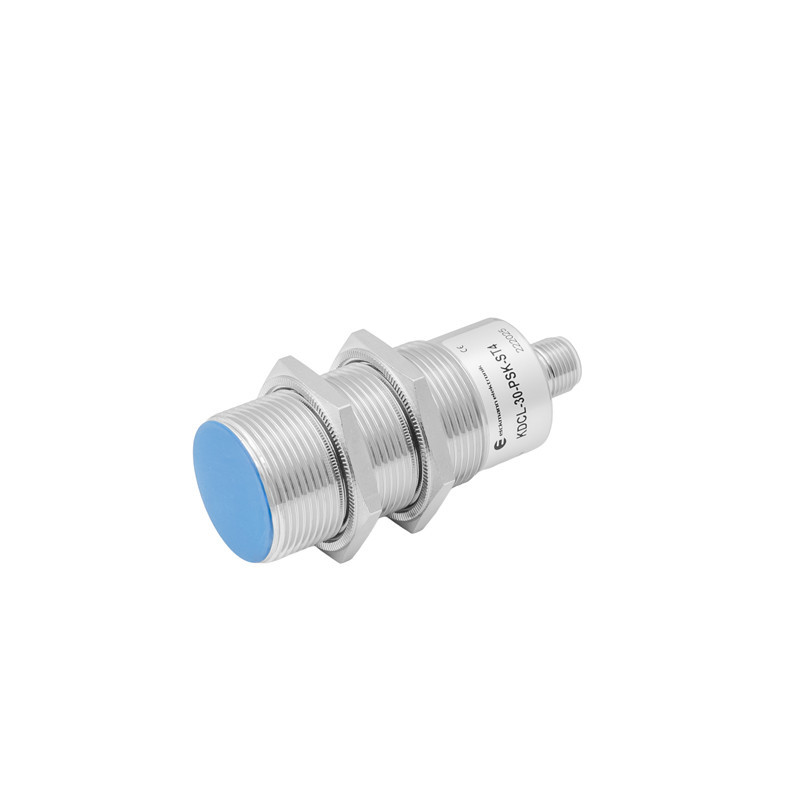

KDCL-30-PSK-ST4Czujnik pojemnościowy M30, PNP NO, 25 mm, zabudowany | Eickmann Elektronik KDCL-30-PSK-ST4

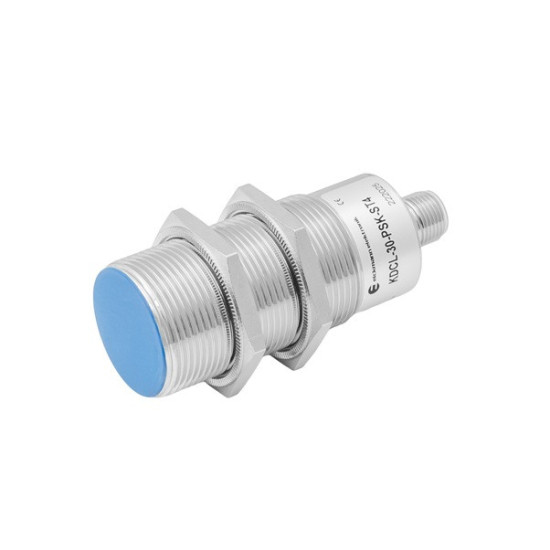

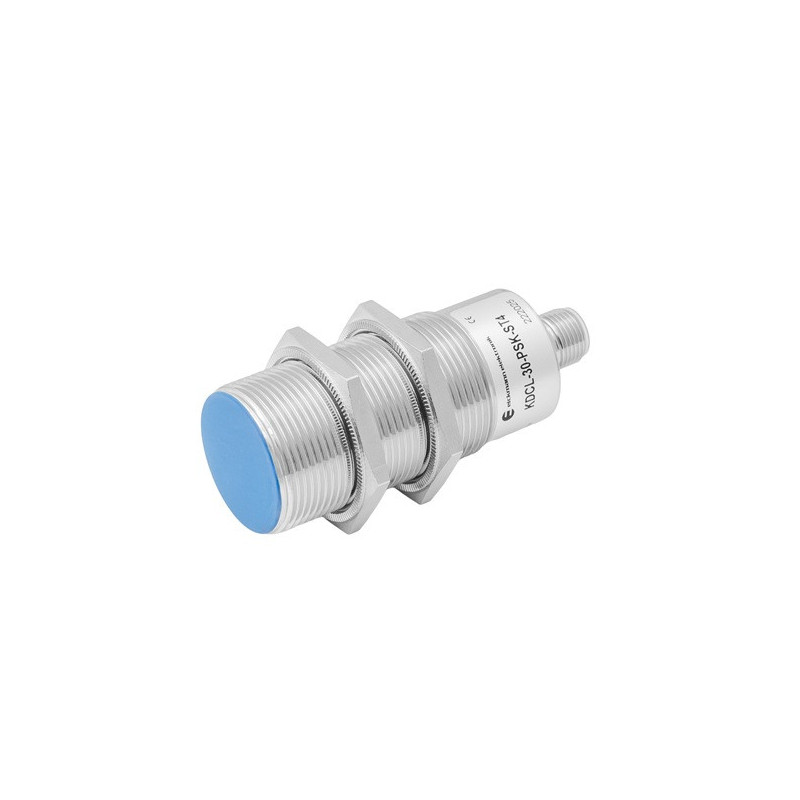

KDCL-30-PSK-ST4 to cylindryczny czujnik pojemnościowy M30 przeznaczony do bezkontaktowego wykrywania materiałów przewodzących i nieprzewodzących. Regulowany zakres działania 1–25 mm umożliwia dopasowanie czułości do rodzaju obiektu lub medium oraz warunków konkretnej aplikacji.

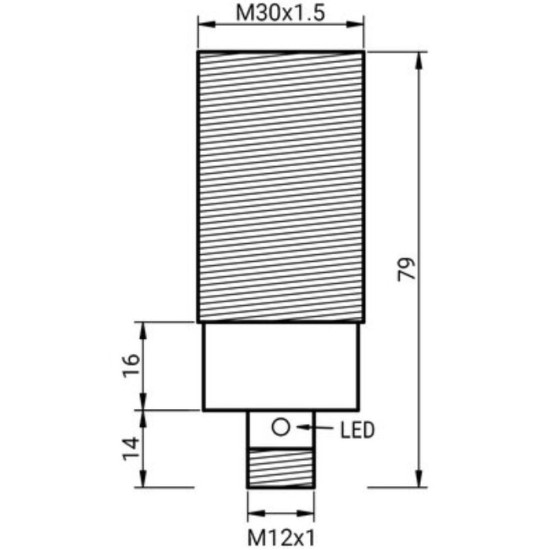

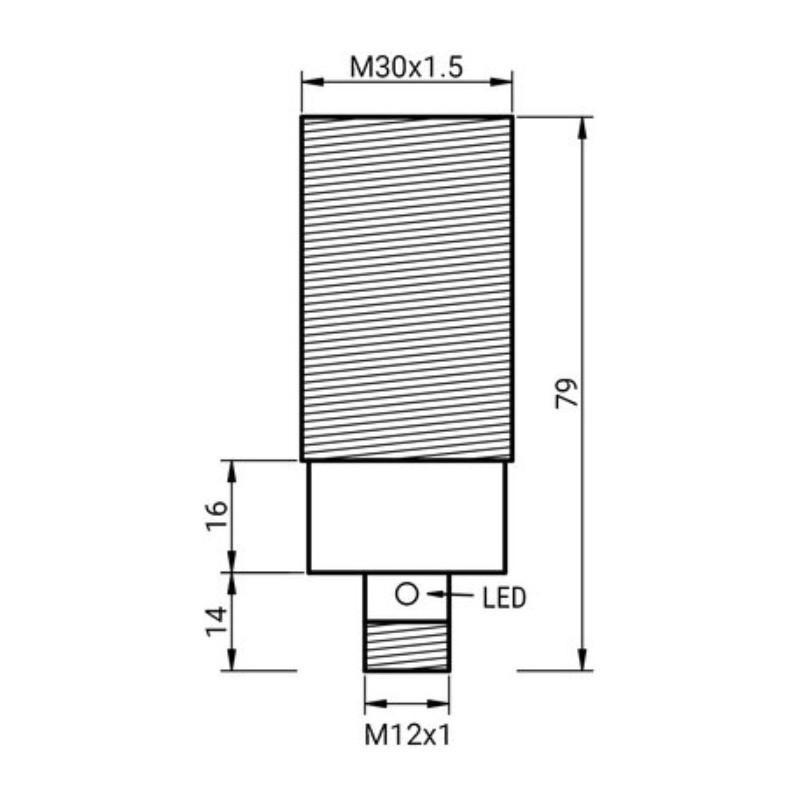

Model jest przeznaczony do montażu zabudowanego i ma 3-przewodowe wyjście PNP NO. Pracuje przy napięciu 10–30 V DC, pozwala na obciążenie wyjścia do 200 mA i osiąga częstotliwość przełączania 100 Hz. Obudowa M30 ma długość 79 mm, a podłączenie realizowane jest przez męskie złącze M12 4-pin z kodowaniem A.

Zastosowanie

Pojemnościowa zasada działania umożliwia wykrywanie materiałów, których nie można wykrywać za pomocą standardowego czujnika indukcyjnego. KDCL-30-PSK-ST4 może być stosowany między innymi do:

• wykrywania elementów z tworzyw sztucznych,
• kontroli obecności szkła, papieru i drewna,
• wykrywania metali i innych materiałów przewodzących,
• kontroli obecności cieczy,
• wykrywania proszków i granulatów,
• kontroli materiałów sypkich w zbiornikach i podajnikach,
• kontroli obecności lub poziomu medium,
• detekcji medium przez odpowiednio dobraną niemetalową ściankę zbiornika.

Duży zakres regulacji do 25 mm pozwala dopasować próg przełączania do materiałów o różnych właściwościach dielektrycznych oraz do geometrii konkretnej aplikacji.

Najważniejsze właściwości

• pojemnościowa zasada działania,
• cylindryczna obudowa M30,
• maksymalny zasięg 25 mm,
• regulowany zakres 1–25 mm,
• regulacja czułości potencjometrem,
• montaż zabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• zasilanie 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• częstotliwość przełączania 100 Hz,
• zabezpieczenie przed zwarciem,
• mosiężna obudowa,
• powierzchnia aktywna z PBT,
• męskie złącze M12 4-pin, kodowanie A,
• stopień ochrony IP67,
• klasa ochronności III.

Dane techniczne

Zasada działania

Czujnik pojemnościowy wytwarza pole elektryczne w obszarze powierzchni aktywnej. Zbliżenie obiektu lub medium zmienia pojemność układu pomiarowego. Po przekroczeniu ustawionego progu elektronika czujnika zmienia stan wyjścia PNP NO.

Pojemnościowa zasada działania pozwala wykrywać nie tylko metale, lecz również materiały nieprzewodzące. W ich przypadku rzeczywista odległość zadziałania zależy między innymi od stałej dielektrycznej materiału.

Materiały o większej przenikalności elektrycznej silniej oddziałują z polem czujnika i mogą być wykrywane z większej odległości. Dlatego maksymalnego zasięgu 25 mm nie należy interpretować jako jednakowej odległości przełączania dla każdego rodzaju materiału.

Wykrywane materiały i media

KDCL-30-PSK-ST4 może reagować na:

• metale i inne materiały przewodzące,
• tworzywa sztuczne,
• szkło,
• papier i tekturę,
• drewno,
• ciecze,
• proszki,
• granulaty,
• inne materiały sypkie.

W przypadku materiałów przewodzących nie ma potrzeby stosowania typowych dla czujników indukcyjnych współczynników redukcyjnych zależnych od rodzaju metalu.

Dla materiałów nieprzewodzących rzeczywisty zasięg zależy od ich właściwości dielektrycznych. Próg przełączania należy dlatego sprawdzić z rzeczywistym materiałem w warunkach docelowej aplikacji.

Wykrywanie przez ściankę zbiornika

Pojemnościowa metoda detekcji umożliwia kontrolę medium przez odpowiednią niemetalową ściankę zbiornika. Pole czujnika może oddziaływać przez tworzywo sztuczne, szkło lub inny materiał izolacyjny i reagować na medium znajdujące się po drugiej stronie.

Na skuteczność detekcji wpływają między innymi:

• materiał i grubość ścianki,
• rodzaj medium,
• jego właściwości dielektryczne,
• ustawiona czułość,
• odległość od czujnika,
• osady znajdujące się na powierzchni zbiornika.

Z tego względu ustawienie należy przeprowadzić bezpośrednio na docelowej instalacji.

Regulacja czułości

KDCL-30-PSK-ST4 wyposażony jest w potencjometr umożliwiający regulację czułości w zakresie 1–25 mm.

Pozwala to dopasować próg przełączania do konkretnego materiału oraz ograniczyć reakcję na obiekty znajdujące się poza wymaganą strefą detekcji.

Regulację najlepiej przeprowadzić po zamontowaniu czujnika:

1. umieścić wykrywany obiekt lub medium w docelowym położeniu,
2. ustawić czułość zapewniającą pewne zadziałanie,
3. usunąć obiekt lub zmienić poziom medium,
4. sprawdzić prawidłowy powrót wyjścia,
5. kilkukrotnie powtórzyć próbę w rzeczywistych warunkach pracy.

Niepotrzebnie wysoka czułość może zwiększyć wpływ elementów otoczenia, wilgoci lub osadów.

Montaż czujnika

KDCL-30-PSK-ST4 jest przeznaczony do montażu zabudowanego. Powierzchnia aktywna może zostać zamontowana równo z otaczającą powierzchnią montażową.

Podczas instalacji należy uwzględnić:

• położenie wykrywanego obiektu względem czoła czujnika,
• rodzaj wykrywanego materiału,
• elementy konstrukcji znajdujące się w strefie działania,
• sąsiednie czujniki pojemnościowe,
• wilgoć i osady na powierzchni aktywnej,
• temperaturę otoczenia,
• grubość i materiał ścianki zbiornika przy detekcji medium.

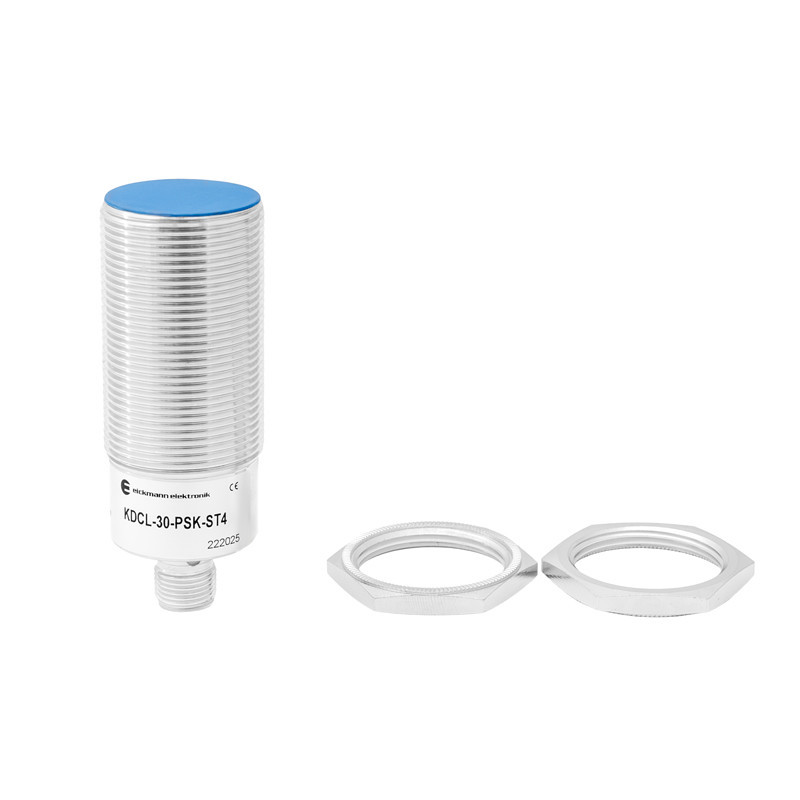

Gwint M30x1,5 i dwie nakrętki umożliwiają ustawienie oraz mechaniczne zablokowanie czujnika.

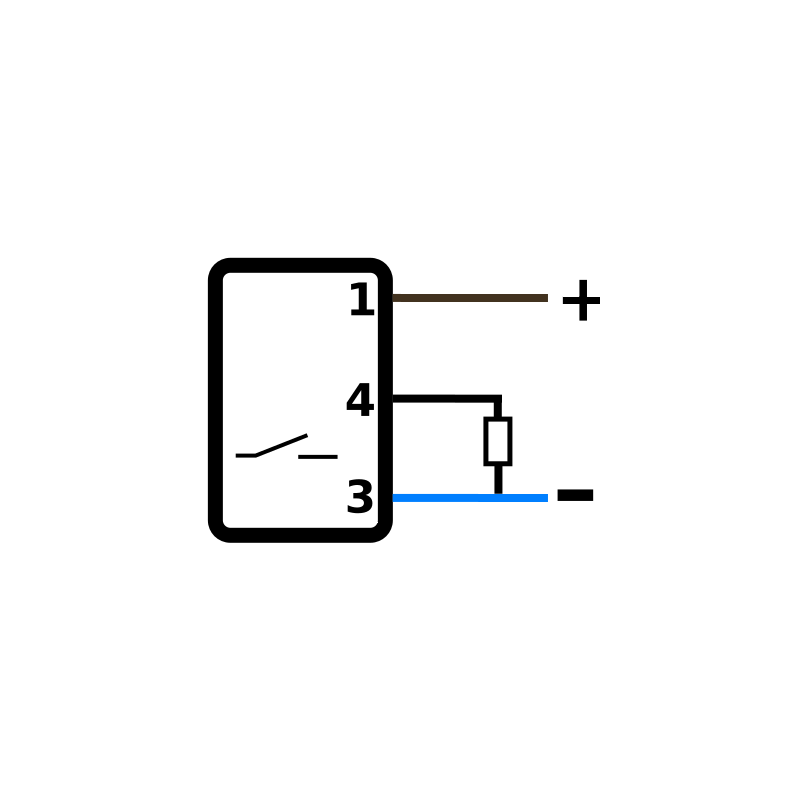

Podłączenie elektryczne

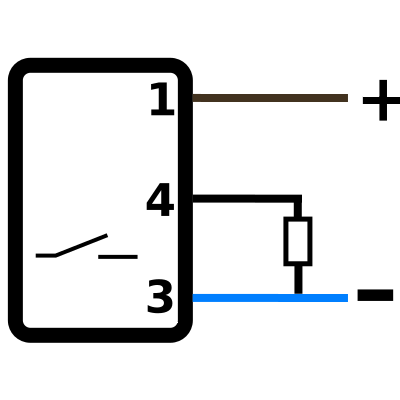

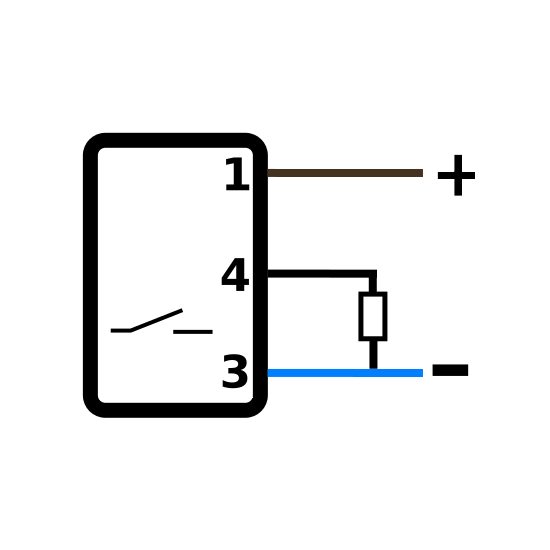

KDCL-30-PSK-ST4 pracuje w układzie 3-przewodowym PNP NO. Po wykryciu obiektu wyjście PNP podaje dodatni potencjał na przewód sygnałowy.

Czujnik ma fizycznie męskie złącze M12 4-pin z kodowaniem A. W układzie elektrycznym wykorzystywane są trzy piny: 1, 3 i 4.

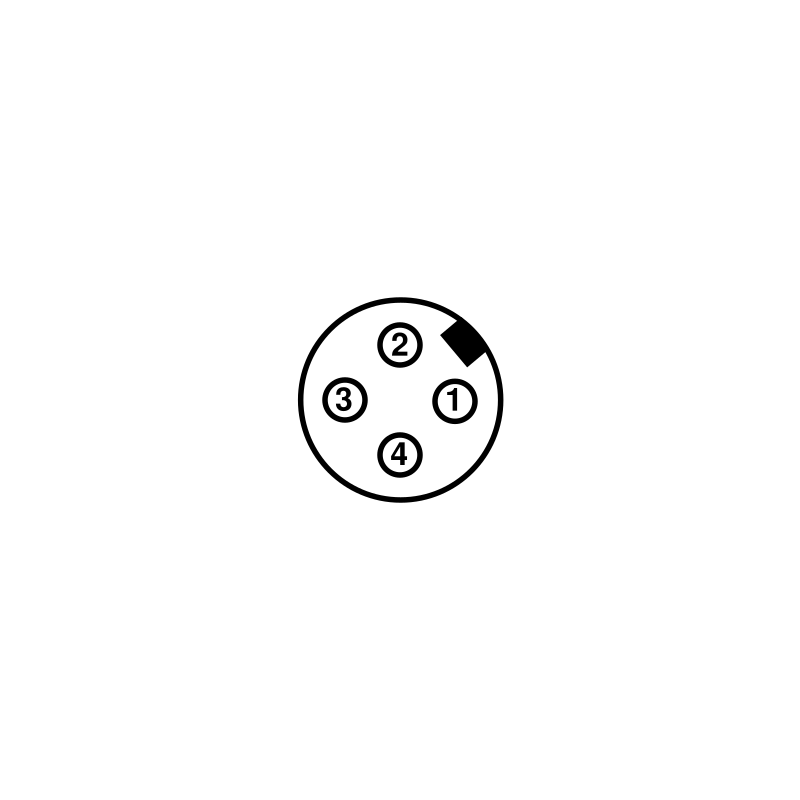

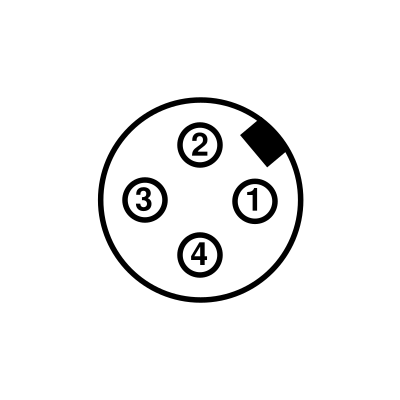

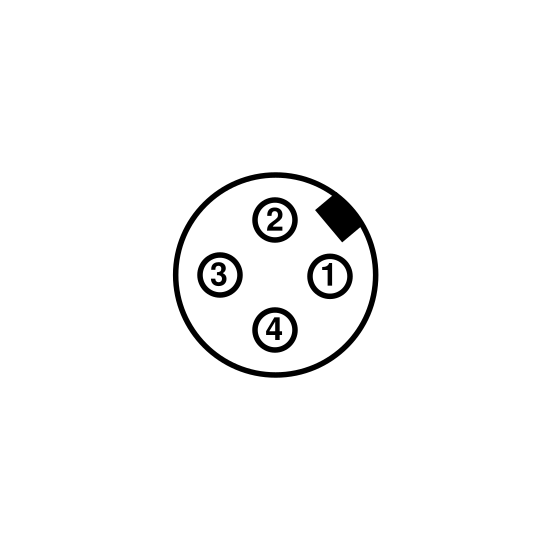

Rozmieszczenie pinów

Warunki pracy

Zakres temperatury pracy wynosi -10…+60°C, a obudowa ma stopień ochrony IP67.

IP67 oznacza pełną ochronę przed wnikaniem pyłu oraz ochronę przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach przewidzianych dla tej klasy.

W przypadku czujnika pojemnościowego należy dodatkowo uwzględnić, że woda, wilgoć oraz osady znajdujące się w strefie aktywnej mogą wpływać na pole elektryczne i zmieniać punkt przełączania.

Warianty i akcesoria

Mniejszy wariant M18 o regulowanym zasięgu 2–16 mm:

• KDCL-18-PSK-ST4 – czujnik pojemnościowy M18

Wariant M12 o regulowanym zasięgu 1–6 mm:

• KDCL-12-PSK-ST4 – czujnik pojemnościowy M12

Wariant M30 o większym zasięgu i montażu niezabudowanym:

• KDCL-030-PSK-ST4 – czujnik pojemnościowy M30

Przewody przyłączeniowe M12:

• Przewód M12 4-pin, żeński, kątowy, 2 m PVC – binder 77 3434 0000 20004-0200
• Przewód M12 4-pin, żeński, kątowy, 5 m PUR – binder 77 3434 0000 50004-0500
• Przewód M12 4-pin, żeński, prosty, 5 m PVC – binder 77 3430 0000 20004-0500

Złącze do samodzielnego montażu:

• Złącze M12 4-pin, żeńskie, proste, skręcane – binder 99 0430 14 04
• Wszystkie przewody do czujników M12
• Wszystkie złącza M12

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jakie materiały wykrywa KDCL-30-PSK-ST4?

Czujnik może wykrywać zarówno materiały przewodzące, jak i nieprzewodzące. Może być stosowany między innymi do detekcji metali, tworzyw sztucznych, szkła, papieru, drewna, cieczy oraz materiałów sypkich.

Czy zasięg KDCL-30-PSK-ST4 można regulować?

Tak. Czujnik ma potencjometr, a zakres regulacji wynosi 1–25 mm. Umożliwia to dopasowanie punktu przełączania do wykrywanego materiału i warunków aplikacji.

Czy zasięg 25 mm jest taki sam dla każdego materiału?

Nie. W przypadku materiałów nieprzewodzących rzeczywista odległość przełączania zależy między innymi od ich właściwości dielektrycznych. Ustawienie należy sprawdzić z rzeczywistym obiektem lub medium.

Czy KDCL-30-PSK-ST4 wykrywa metale?

Tak. Czujnik pojemnościowy reaguje również na materiały przewodzące. W przeciwieństwie do typowych czujników indukcyjnych nie trzeba stosować współczynników redukcyjnych zależnych od rodzaju metalu.

Czy KDCL-30-PSK-ST4 może wykrywać ciecz przez ściankę zbiornika?

Pojemnościowa zasada działania pozwala realizować detekcję medium przez odpowiednią niemetalową ściankę. Rzeczywiste działanie zależy od materiału i grubości ścianki, rodzaju cieczy oraz ustawionej czułości.

Czy KDCL-30-PSK-ST4 można zamontować równo z metalową powierzchnią?

Tak. Jest to model przeznaczony do montażu zabudowanego.

Jakie wyjście ma KDCL-30-PSK-ST4?

Czujnik ma 3-przewodowe wyjście PNP NO, czyli normalnie otwarte wyjście tranzystorowe PNP.

Jak podłączyć KDCL-30-PSK-ST4?

Pin 1 należy podłączyć do dodatniego napięcia 10–30 V DC, pin 3 do 0 V, a pin 4 jest wyjściem PNP NO. Pin 2 nie jest wykorzystywany.

Dlaczego czujnik 3-przewodowy ma złącze M12 4-pin?

Złącze fizycznie ma cztery piny, ale w tym modelu wykorzystywane są trzy: 1, 3 i 4. Jest to więc czujnik 3-przewodowy ze standardowym złączem M12 4-pin.

Czym KDCL-30-PSK-ST4 różni się od KDCL-030-PSK-ST4?

KDCL-30-PSK-ST4 ma zasięg do 25 mm i montaż zabudowany. KDCL-030-PSK-ST4 jest drugim wariantem M30 o większym zakresie działania i konstrukcji przeznaczonej do montażu niezabudowanego.
