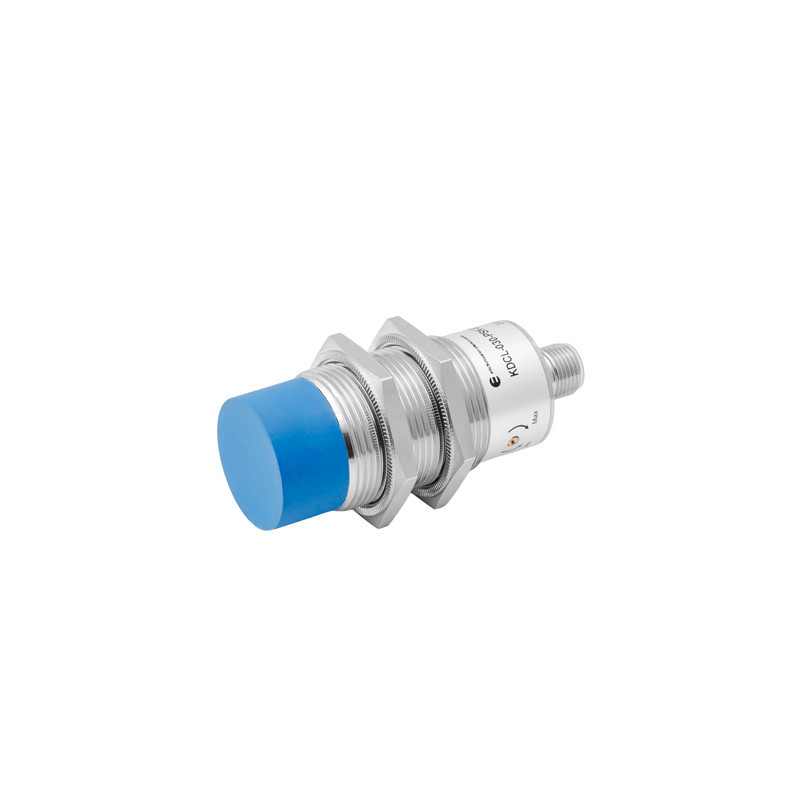

KDCL-030-PSK-ST4Czujnik pojemnościowy M30, PNP NO, 30 mm, niezabudowany | Eickmann Elektronik KDCL-030-PSK-ST4

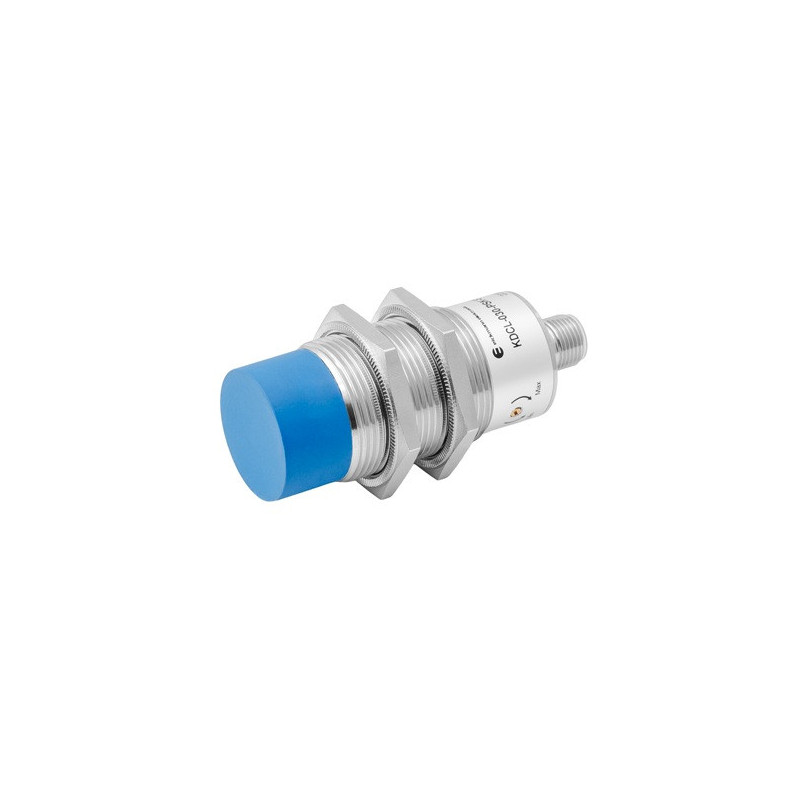

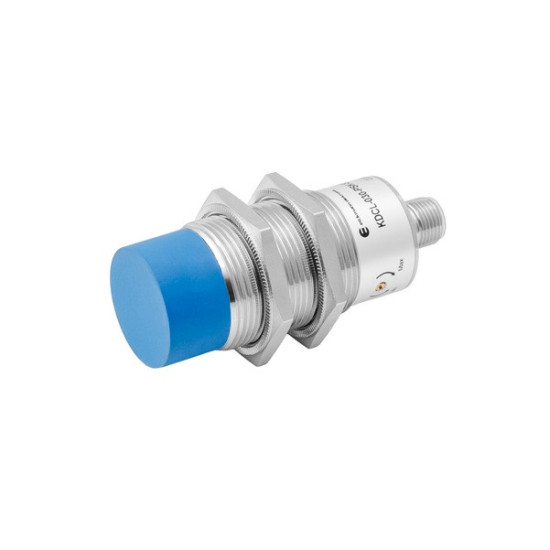

KDCL-030-PSK-ST4 to cylindryczny czujnik pojemnościowy M30 przeznaczony do bezkontaktowego wykrywania materiałów przewodzących i nieprzewodzących. Regulowany zakres działania 1–30 mm umożliwia dopasowanie czułości do właściwości wykrywanego obiektu lub medium oraz warunków konkretnej aplikacji.

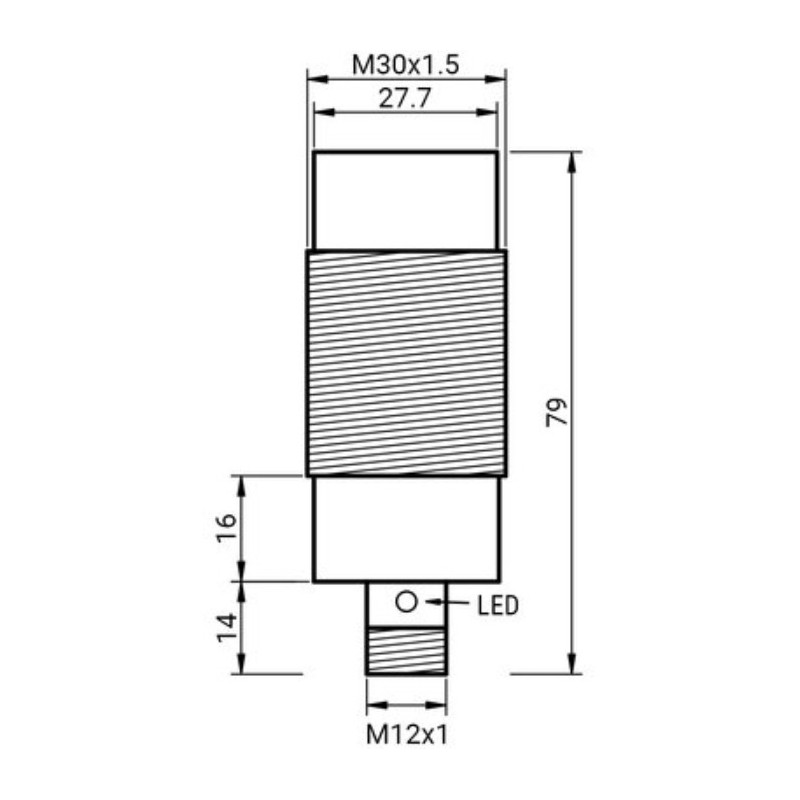

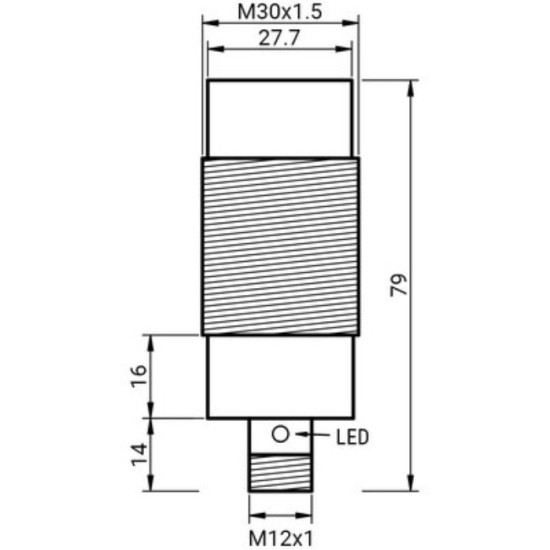

Model ma niezabudowane czoło i 3-przewodowe wyjście PNP NO. Pracuje przy napięciu 10–30 V DC, pozwala na obciążenie wyjścia do 200 mA i osiąga częstotliwość przełączania 100 Hz. Obudowa M30 ma długość 79 mm, a podłączenie realizowane jest przez męskie złącze M12 4-pin z kodowaniem A.

Zastosowanie

Pojemnościowa zasada działania pozwala wykorzystywać KDCL-030-PSK-ST4 w aplikacjach wymagających detekcji zarówno materiałów przewodzących, jak i niemetalowych.

Czujnik może być stosowany między innymi do:

• wykrywania elementów z tworzyw sztucznych,
• kontroli obecności szkła, papieru i drewna,
• wykrywania metali i innych materiałów przewodzących,
• kontroli obecności cieczy,
• wykrywania proszków i granulatów,
• kontroli obecności materiałów sypkich,
• kontroli poziomu materiału w odpowiednio dobranych aplikacjach,
• kontroli obecności obiektów w maszynach i systemach automatyki.

Duży zakres regulacji do 30 mm pozwala dostosować próg przełączania do materiałów o różnych właściwościach dielektrycznych i do wymagań konkretnego procesu.

Najważniejsze właściwości

• pojemnościowa zasada działania,
• cylindryczna obudowa M30,
• maksymalny zasięg 30 mm,
• regulowany zakres 1–30 mm,
• regulacja czułości potencjometrem,
• montaż niezabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• zasilanie 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• częstotliwość przełączania 100 Hz,
• zabezpieczenie przed zwarciem,
• obudowa z mosiądzu,
• powierzchnia aktywna z PBT,
• męskie złącze M12 4-pin, kodowanie A,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik pojemnościowy wytwarza pole elektryczne w obszarze powierzchni aktywnej. Pojawienie się obiektu powoduje zmianę pojemności układu pomiarowego. Po przekroczeniu ustawionego progu elektronika czujnika zmienia stan wyjścia PNP NO.

W przeciwieństwie do czujnika indukcyjnego działanie nie jest ograniczone do metali. Czujnik pojemnościowy może reagować również na materiały nieprzewodzące. W ich przypadku rzeczywista odległość zadziałania zależy między innymi od stałej dielektrycznej materiału.

Materiały silniej oddziałujące z polem elektrycznym mogą zostać wykryte z większej odległości. Z tego względu maksymalnego zasięgu 30 mm nie należy traktować jako jednakowej odległości przełączania dla każdego materiału.

Wykrywane materiały i media

KDCL-030-PSK-ST4 może reagować na:

• metale i inne materiały przewodzące,
• tworzywa sztuczne,
• szkło,
• drewno,
• papier i tekturę,
• ciecze,
• proszki,
• granulaty,
• inne materiały sypkie.

Dla materiałów nieprzewodzących rzeczywisty punkt przełączania zależy od ich właściwości dielektrycznych, wielkości obiektu oraz warunków montażowych. Czułość należy dlatego dobrać i sprawdzić z rzeczywistym materiałem w docelowej aplikacji.

Regulacja czułości

KDCL-030-PSK-ST4 jest wyposażony w potencjometr umożliwiający regulację czułości w zakresie działania 1–30 mm.

Pozwala to dopasować próg przełączania do konkretnego materiału, jego położenia oraz wymaganej strefy detekcji. Regulację należy wykonać po zamontowaniu czujnika, z rzeczywistym wykrywanym obiektem lub medium, a następnie sprawdzić stabilne przełączanie zarówno przy jego obecności, jak i braku.

Niepotrzebnie wysoka czułość może zwiększać wpływ otaczających elementów, wilgoci lub osadów na działanie czujnika.

Montaż czujnika

KDCL-030-PSK-ST4 jest przeznaczony do montażu niezabudowanego. Wysunięta powierzchnia aktywna nie powinna zostać zamontowana równo z otaczającym elementem metalowym, ponieważ metal znajdujący się bezpośrednio wokół strefy aktywnej może wpływać na pole czujnika.

Podczas instalacji należy uwzględnić:

• położenie wykrywanego obiektu względem powierzchni aktywnej,
• obecność elementów metalowych wokół czujnika,
• sąsiednie czujniki pojemnościowe,
• właściwości wykrywanego materiału,
• wilgoć i osady na powierzchni aktywnej,
• zmiany temperatury otoczenia.

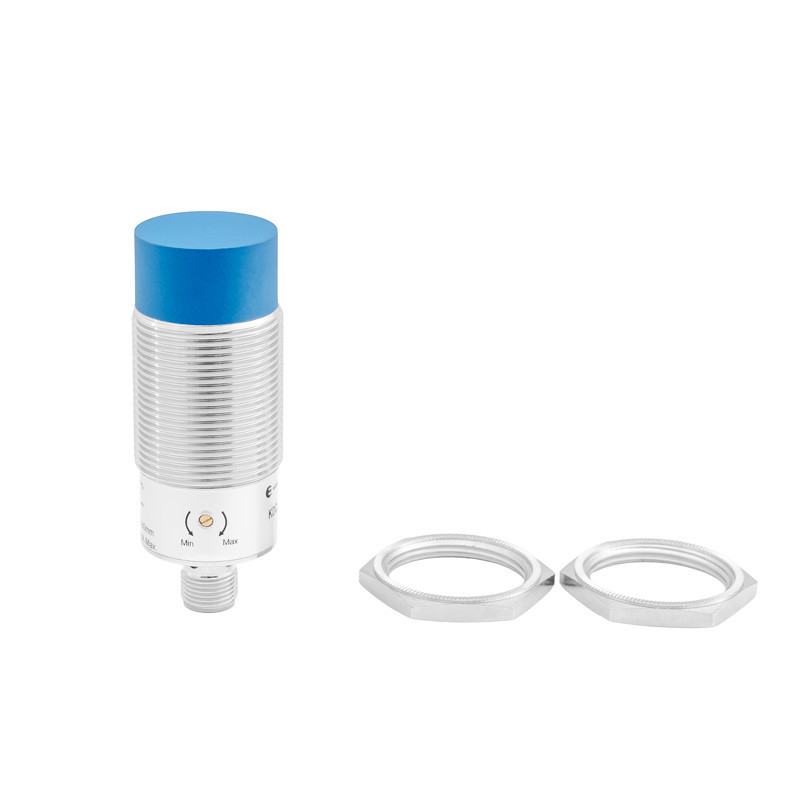

Gwint M30x1,5 oraz dwie nakrętki umożliwiają ustawienie położenia czujnika i jego mechaniczne zablokowanie.

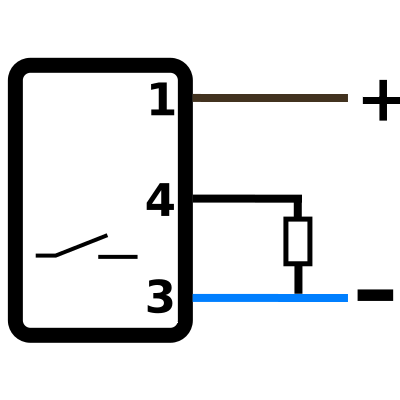

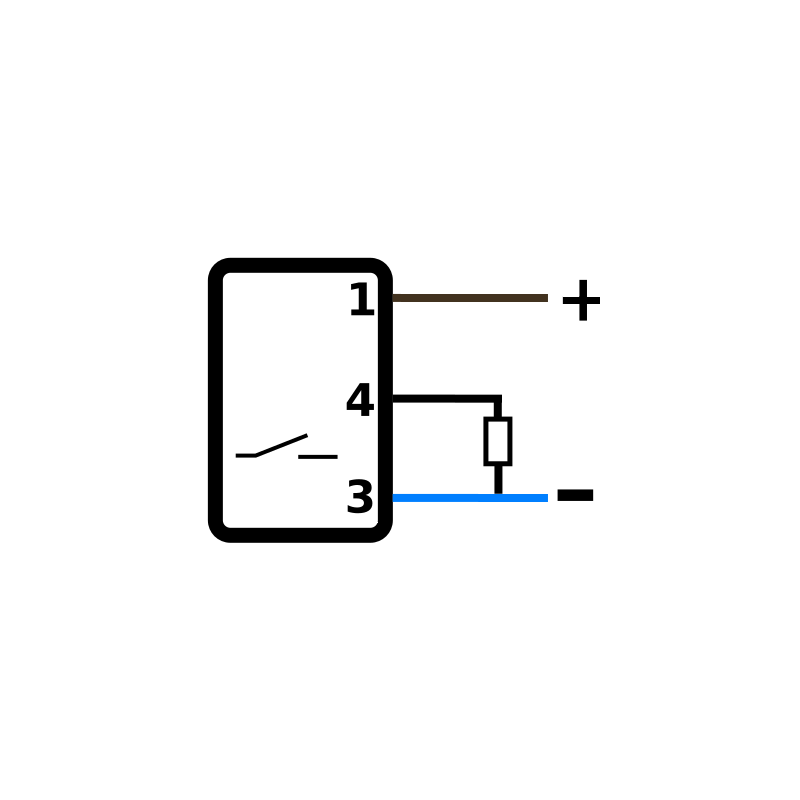

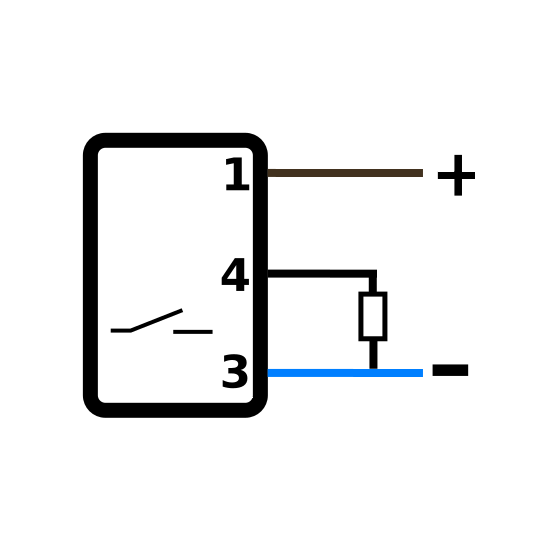

Podłączenie elektryczne

KDCL-030-PSK-ST4 pracuje w układzie 3-przewodowym PNP NO. Po wykryciu obiektu wyjście PNP podaje dodatni potencjał na tor sygnałowy.

Czujnik jest wyposażony w męskie złącze M12 4-pin z kodowaniem A. W układzie elektrycznym wykorzystywane są piny 1, 3 i 4, natomiast pin 2 pozostaje niewykorzystany.

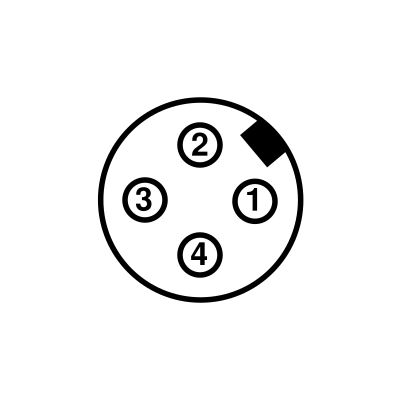

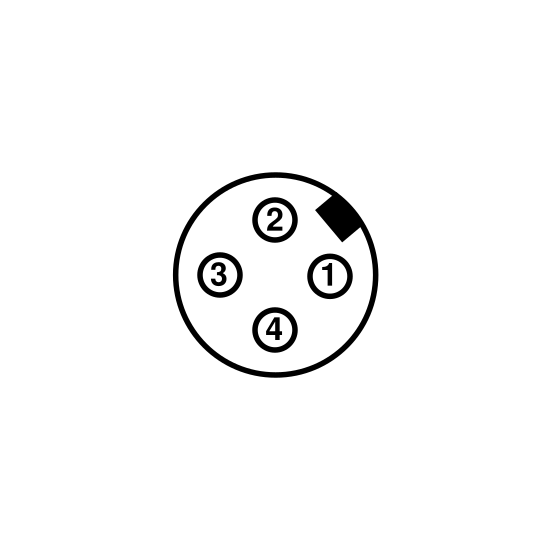

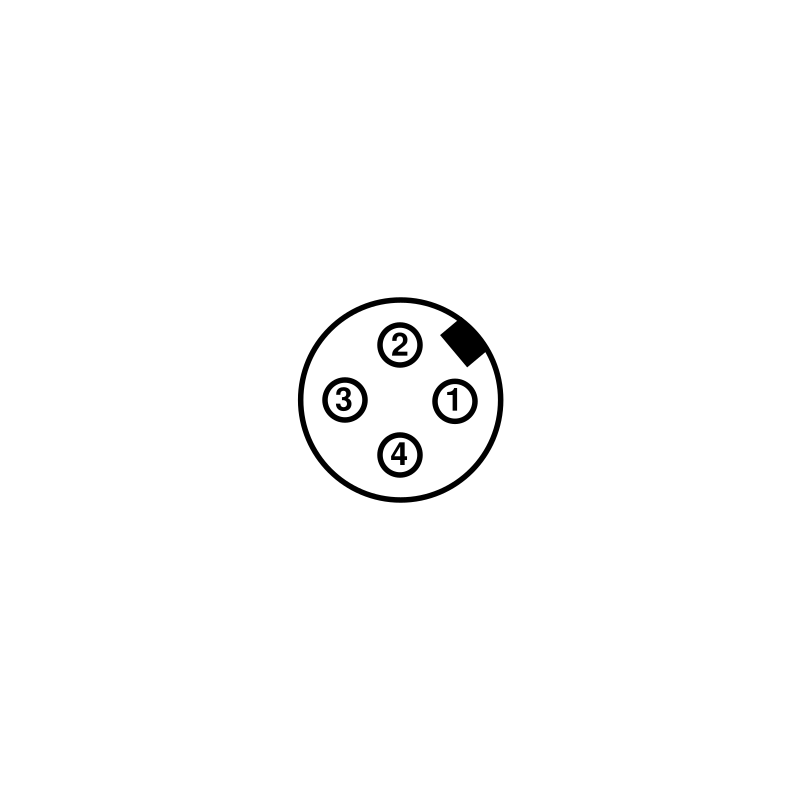

Rozmieszczenie pinów

Warunki pracy

Zakres temperatury pracy wynosi -10…+60°C, natomiast obudowa ma stopień ochrony IP67.

IP67 zapewnia pełną ochronę przed wnikaniem pyłu oraz ochronę przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych dla tej klasy. Nie oznacza automatycznie odporności na wszystkie substancje chemiczne ani przeznaczenia do ciągłej pracy pod wodą.

W czujniku pojemnościowym wilgoć, krople cieczy lub osady znajdujące się w strefie aktywnej mogą również wpływać na pole pomiarowe, dlatego ich oddziaływanie należy uwzględnić podczas regulacji czułości.

Warianty i akcesoria

Wariant M30 z montażem zabudowanym i zakresem regulacji 1–25 mm:

• KDCL-30-PSK-ST4 – czujnik pojemnościowy M30, 25 mm, zabudowany

Mniejszy wariant M18 o regulowanym zasięgu 2–16 mm:

• KDCL-18-PSK-ST4 – czujnik pojemnościowy M18

Wariant M12 o regulowanym zasięgu 1–6 mm:

• KDCL-12-PSK-ST4 – czujnik pojemnościowy M12

Przewody do złącza M12:

• Przewód M12 4-pin, żeński, kątowy, 2 m PVC – binder 77 3434 0000 20004-0200
• Przewód M12 4-pin, żeński, kątowy, 5 m PUR – binder 77 3434 0000 50004-0500

Złącze do samodzielnego montażu:

• Złącze M12 4-pin, żeńskie, proste, skręcane – binder 99 0430 14 04
• Wszystkie przewody do czujników M12
• Wszystkie złącza M12

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jakie materiały wykrywa KDCL-030-PSK-ST4?

Czujnik pojemnościowy może reagować zarówno na materiały przewodzące, jak i nieprzewodzące. Może być stosowany między innymi do wykrywania metali, tworzyw sztucznych, szkła, drewna, papieru, cieczy oraz materiałów sypkich.

Czy zasięg KDCL-030-PSK-ST4 można regulować?

Tak. Czujnik ma potencjometr i regulowany zakres działania 1–30 mm, dzięki czemu próg przełączania można dopasować do konkretnego materiału oraz warunków aplikacji.

Czy 30 mm oznacza taką samą odległość dla każdego materiału?

Nie. Rzeczywisty punkt przełączania materiałów nieprzewodzących zależy między innymi od ich właściwości dielektrycznych. Dlatego czułość należy ustawić z rzeczywistym obiektem lub medium.

Czy KDCL-030-PSK-ST4 wykrywa metale?

Tak. Materiały przewodzące mogą być wykrywane przez czujnik pojemnościowy. Nie ma potrzeby stosowania charakterystycznych dla czujników indukcyjnych współczynników redukcyjnych dla poszczególnych metali.

Czy KDCL-030-PSK-ST4 można zamontować równo z metalową powierzchnią?

Nie. Model jest przeznaczony do montażu niezabudowanego, dlatego jego aktywna część powinna wystawać poza otaczającą powierzchnię montażową.

Jakie wyjście ma KDCL-030-PSK-ST4?

Czujnik ma 3-przewodowe wyjście PNP NO, czyli normalnie otwarte wyjście tranzystorowe PNP.

Jak podłączyć KDCL-030-PSK-ST4?

Pin 1 służy do podłączenia dodatniego napięcia 10–30 V DC, pin 3 do 0 V, a pin 4 jest wyjściem PNP NO. Pin 2 pozostaje niewykorzystany.

Dlaczego czujnik 3-przewodowy ma złącze M12 4-pin?

Złącze fizycznie ma cztery piny, lecz układ KDCL-030-PSK-ST4 wykorzystuje trzy z nich: 1, 3 i 4. Pin 2 nie uczestniczy w podłączeniu.

Czym KDCL-030-PSK-ST4 różni się od KDCL-30-PSK-ST4?

KDCL-030-PSK-ST4 ma regulowany zasięg 1–30 mm i montaż niezabudowany. KDCL-30-PSK-ST4 ma regulowany zasięg 1–25 mm i montaż zabudowany.
