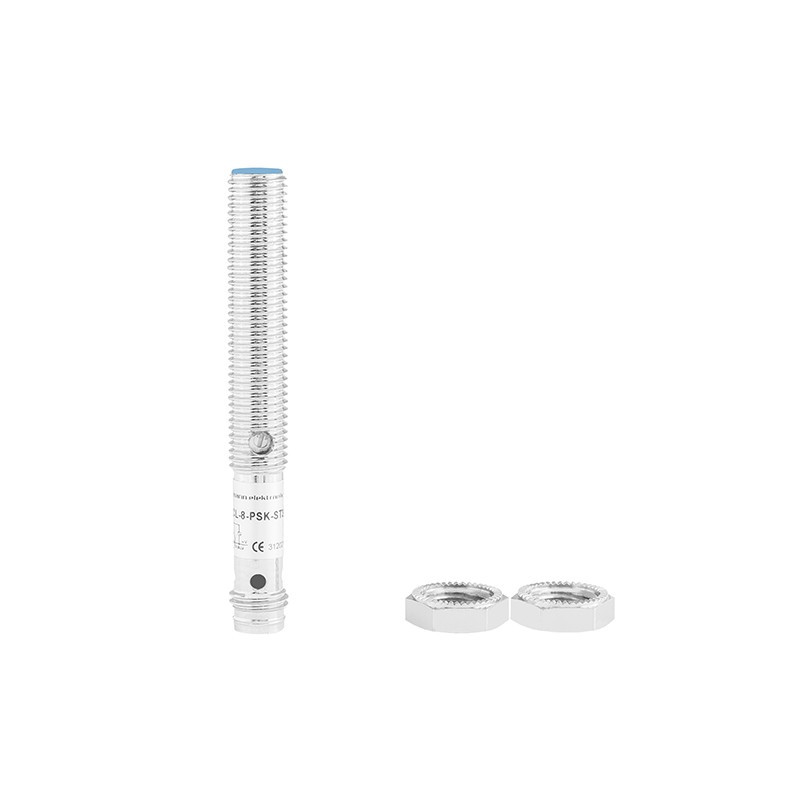

KDCL-8-PSK-ST3 Eickmann Elektronik – czujnik pojemnościowy M8 ze stalową obudową i powierzchnią aktywną

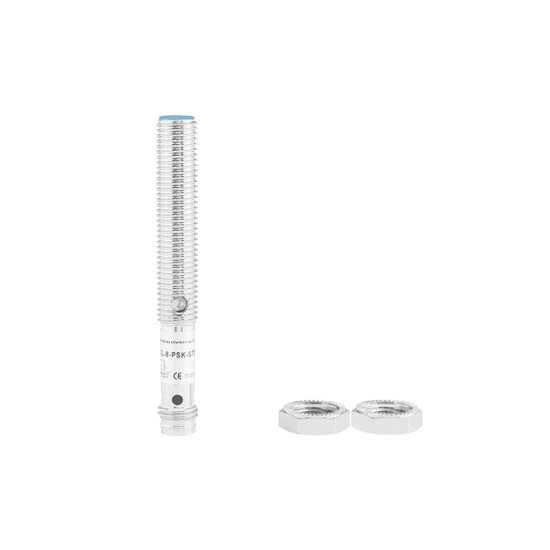

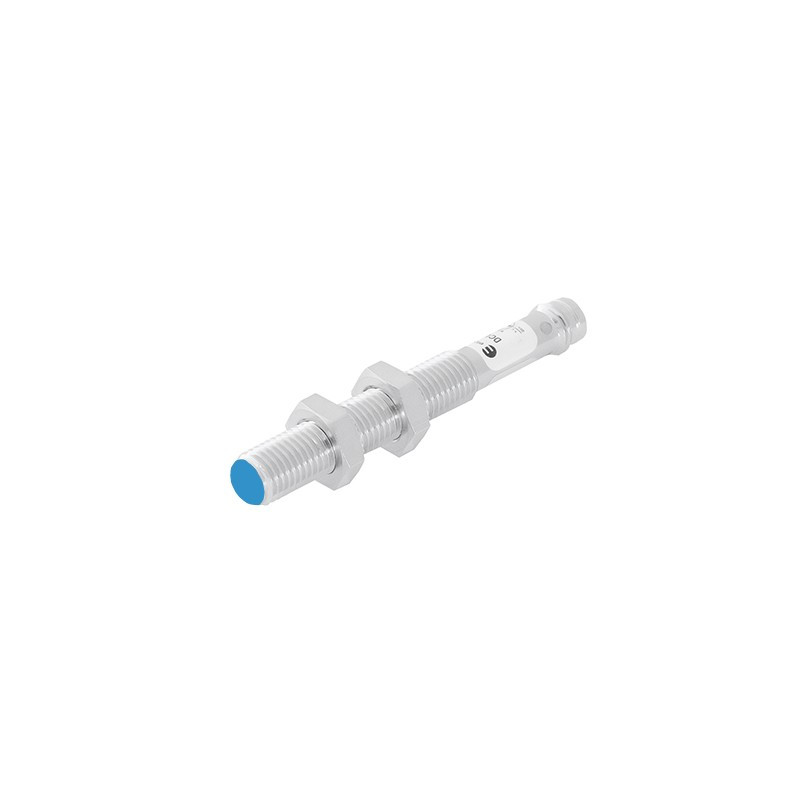

KDCL-8-PSK-ST3 Eickmann Elektronik – widok czujnika M8 z nakrętkami montażowymi

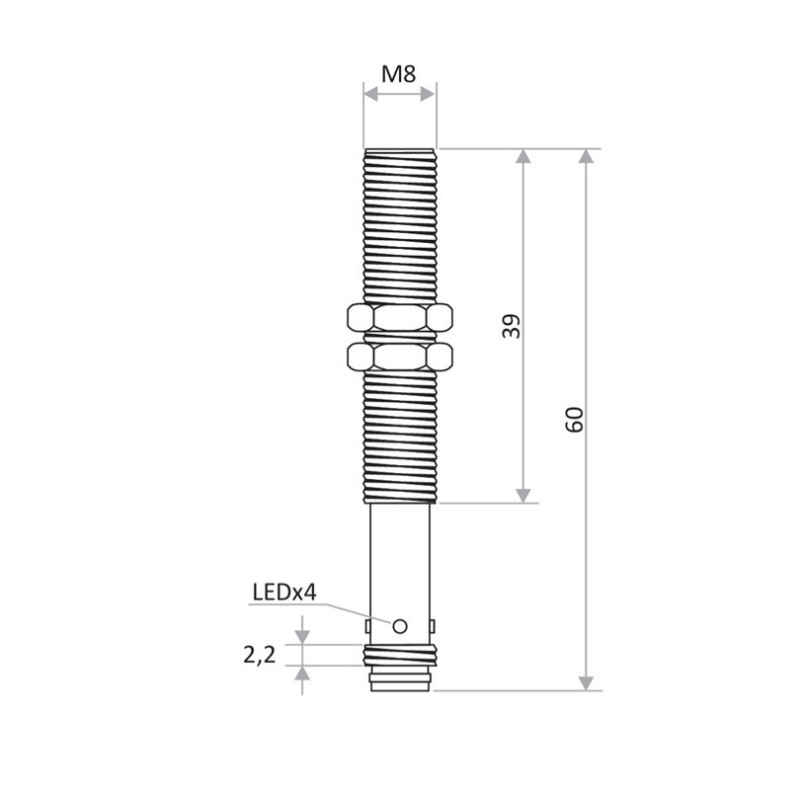

KDCL-8-PSK-ST3 Eickmann Elektronik – rysunek wymiarowy czujnika M8 o długości 60 mm
KDCL-8-PSK-ST3 Eickmann Elektronik – rozmieszczenie pinów złącza M8 3-pin
KDCL-8-PSK-ST3 Eickmann Elektronik – schemat podłączenia wyjścia PNP NO
Poprzedni keyboard_arrow_left
Następny keyboard_arrow_right
Eickmann Elektronik

KDCL-8-PSK-ST3Czujnik pojemnościowy M8, PNP NO, 2 mm, zabudowany | Eickmann Elektronik KDCL-8-PSK-ST3

  • Czujnik pojemnościowy M8
  • Zasięg 2 mm, regulacja pokrętłem
  • Montaż zabudowany
  • Wyjście PNP NO, 3-przewodowe
  • Długość całkowita 60 mm
  • Zasilanie 10–30 V DC, 200 mA
  • Częstotliwość 100 Hz
  • Stopień ochrony IP67
  • Męskie złącze M8, 3-pin
CE
UKCA
450
,00 PLN szt./netto
Masz konto B2B? Zaloguj się, aby zobaczyć swoją cenę.
Wyślemy najszybciej jak to będzie możliwe
Ilość:

Większe ilości? Budowa maszyn? OEM?

Dla zweryfikowanych klientów B2B oferujemy indywidualne ceny oraz możliwość odroczonego terminu płatności

Sprawdź warunki →

Szczegóły produktu
Typ czujnika pojemnościowy
Rozmiar gwintu M8 x 1
Długość całkowita 60 mm
Zasięg 2 mm
Czoło zabudowane
Sygnał wyjścia PNP NO
Podłączenie konektor M8x1, męski, 3-pinowy
Zasada połączenia 3-przewodowa
Materiał obudowy stal nierdzewna
Materiał czoła PBT
Temperatura otoczenia -10°C ... +60°C
Stopień ochrony IP 67
Częstotliwość przełączania 100 Hz
Histereza przełączania < 15 %
Powtarzalność < 1 %
Napięcie zasilania 10 - 30 VDC
Maks. obciążenie wyjścia 200 mA
Zabezpieczenie przed zwarciem tak
Numer artykułu producenta 730.0810.299
Waga 0,02 kg

Dane teleadresowe producenta produktu GPSR:

Eickmann Elektronik , Handwerkerstraße 19 , 58638 Iserlohn , Niemcy

tel: +49 2371 4359990

email: office@eickmann-elektronik.de

Opis

KDCL-8-PSK-ST3 to kompaktowy czujnik pojemnościowy M8 przeznaczony do bezkontaktowego wykrywania materiałów przewodzących i nieprzewodzących. Zasięg 2 mm oraz możliwość regulacji czułości pozwalają dopasować próg przełączania do właściwości wykrywanego obiektu i warunków konkretnej aplikacji.

Model jest przeznaczony do montażu zabudowanego, dzięki czemu powierzchnia aktywna może zostać zamontowana równo z otaczającym elementem konstrukcyjnym. Czujnik ma 3-przewodowe wyjście PNP NO, zasilanie 10–30 V DC oraz męskie złącze M8 3-pin. Obudowa ze stali nierdzewnej ma długość 60 mm, a stopień ochrony IP67 umożliwia stosowanie czujnika w typowych warunkach przemysłowych.

Zastosowanie

Pojemnościowa zasada działania pozwala wykorzystywać KDCL-8-PSK-ST3 do wykrywania różnych rodzajów materiałów, między innymi:

  • elementów z tworzyw sztucznych,
  • szkła,
  • papieru i tektury,
  • drewna,
  • elementów metalowych,
  • cieczy,
  • proszków,
  • granulatów i innych materiałów sypkich,
  • obecności materiału w niewielkich zbiornikach i podajnikach.

Kompaktowa obudowa M8 sprawdza się szczególnie tam, gdzie dostępna przestrzeń montażowa jest ograniczona, a zastosowanie większego czujnika M12 lub M18 byłoby utrudnione.

Rzeczywista odległość przełączania zależy od właściwości wykrywanego materiału. Materiały o różnych właściwościach dielektrycznych mogą powodować zadziałanie czujnika z różnej odległości.

Najważniejsze właściwości

  • pojemnościowa zasada działania,
  • kompaktowa obudowa M8,
  • zasięg 2 mm,
  • regulacja czułości,
  • montaż zabudowany,
  • wyjście PNP NO,
  • układ 3-przewodowy,
  • częstotliwość przełączania 100 Hz,
  • zasilanie 10–30 V DC,
  • maksymalne obciążenie wyjścia 200 mA,
  • zabezpieczenie przed zwarciem,
  • obudowa ze stali nierdzewnej,
  • męskie złącze M8 3-pin,
  • stopień ochrony IP67.

Dane techniczne

Parametr Wartość
Producent Eickmann Elektronik
Typ czujnika pojemnościowy
Symbol KDCL-8-PSK-ST3
Numer artykułu 730.0810.299
Rozmiar gwintu M8x1
Długość całkowita 60 mm
Materiał obudowy stal nierdzewna
Materiał powierzchni aktywnej PBT
Sposób montażu zabudowany
Zasięg 2 mm
Regulacja czułości potencjometr
Rodzaj wyjścia PNP NO
Układ elektryczny 3-przewodowy
Napięcie zasilania 10–30 V DC
Pobór prądu bez obciążenia < 8 mA
Maksymalne obciążenie wyjścia 200 mA
Spadek napięcia < 1,5 V
Częstotliwość przełączania 100 Hz
Histereza przełączania < 15%
Powtarzalność < 1%
Dryft temperaturowy < 10%
Napięcie izolacji 500 V
Zabezpieczenie przed zwarciem tak
Temperatura pracy -10…+60°C
Stopień ochrony IP67
Klasa ochronności III, SELV
Podłączenie męskie złącze M8, 3-pin
Masa 0,02 kg

Zasada działania

Czujnik pojemnościowy wytwarza pole elektryczne w obszarze powierzchni aktywnej. Zbliżenie obiektu powoduje zmianę pojemności układu pomiarowego. Po przekroczeniu ustawionego progu elektronika czujnika zmienia stan wyjścia.

W przeciwieństwie do czujnika indukcyjnego działanie nie jest ograniczone wyłącznie do metali. Czujnik pojemnościowy może reagować również na szkło, tworzywa sztuczne, drewno, papier, ciecze i materiały sypkie.

W przypadku materiałów nieprzewodzących znaczenie ma ich przenikalność elektryczna. Im większy wpływ materiału na pole elektryczne czujnika, tym łatwiejsze jest jego wykrycie.

Wykrywane materiały i media

KDCL-8-PSK-ST3 może wykrywać zarówno materiały przewodzące, jak i nieprzewodzące, w tym:

  • metale,
  • tworzywa sztuczne,
  • szkło,
  • drewno,
  • papier i tekturę,
  • ciecze przewodzące i nieprzewodzące,
  • proszki,
  • granulaty,
  • inne materiały sypkie.

Zasięg 2 mm nie oznacza identycznej odległości przełączania dla każdego materiału. Próg należy ustawić i sprawdzić z rzeczywistym obiektem lub medium.

Wykrywanie przez ściankę zbiornika

Pojemnościowa metoda detekcji może być stosowana również do wykrywania medium przez niemetalową ściankę zbiornika. Na działanie wpływają wtedy jednocześnie właściwości medium oraz materiał i grubość ścianki.

W takiej aplikacji ustawienie czułości należy przeprowadzić po zamontowaniu czujnika w docelowej pozycji i sprawdzić działanie przy rzeczywistym poziomie medium.

Regulacja czułości

Regulacja czułości pozwala dopasować próg zadziałania KDCL-8-PSK-ST3 do wykrywanego materiału oraz warunków montażowych.

Czujnik najlepiej regulować bezpośrednio w docelowej aplikacji:

  1. umieścić wykrywany obiekt lub medium w wymaganym położeniu,
  2. ustawić próg zapewniający pewne zadziałanie,
  3. usunąć obiekt lub zmienić poziom medium,
  4. sprawdzić prawidłowe wyłączenie,
  5. kilkukrotnie powtórzyć test.

Pozwala to ograniczyć wpływ elementów otoczenia oraz różnic wynikających z właściwości wykrywanego materiału.

Montaż czujnika

KDCL-8-PSK-ST3 jest czujnikiem zabudowanym, czyli przeznaczonym do montażu równo z powierzchnią otaczającej konstrukcji.

Jest to istotna różnica względem KDCL-08-PSK-ST3 o zasięgu 4 mm, który wymaga montażu niezabudowanego.

Podczas instalacji należy uwzględnić:

  • położenie powierzchni aktywnej względem wykrywanego obiektu,
  • obecność metalowych elementów w bezpośrednim otoczeniu,
  • sąsiednie czujniki pojemnościowe,
  • właściwości wykrywanego materiału,
  • wilgoć i osady znajdujące się na powierzchni czujnika,
  • temperaturę pracy,
  • materiał i grubość ścianki zbiornika przy detekcji medium przez ściankę.

Gwint M8x1 umożliwia precyzyjne ustawienie pozycji czujnika i zablokowanie go za pomocą nakrętek.

Podłączenie elektryczne

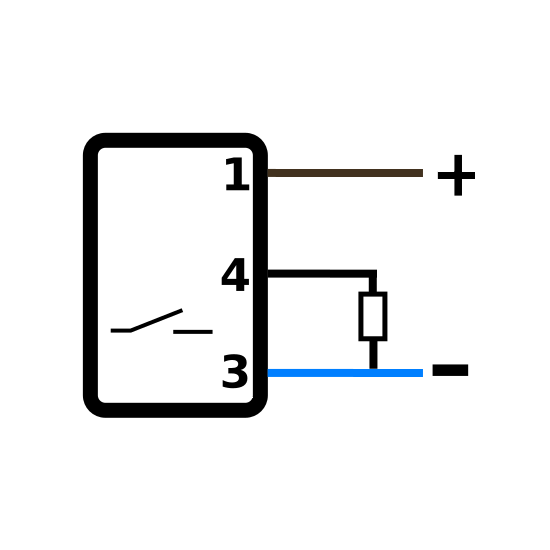

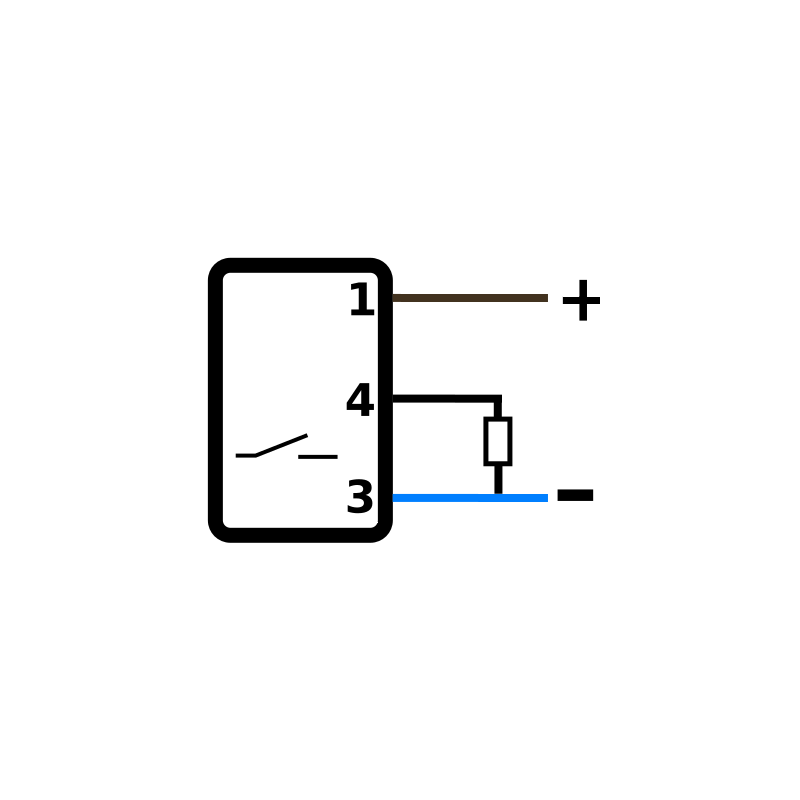

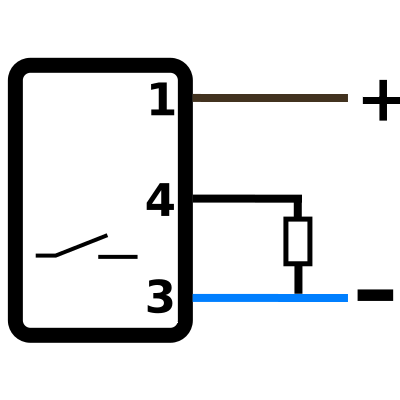

KDCL-8-PSK-ST3 pracuje w układzie 3-przewodowym i ma wyjście PNP NO. Po wykryciu obiektu wyjście PNP podaje dodatni potencjał na przewód sygnałowy.

Obciążenie lub wejście sterownika PLC podłącza się pomiędzy wyjście czujnika a 0 V.

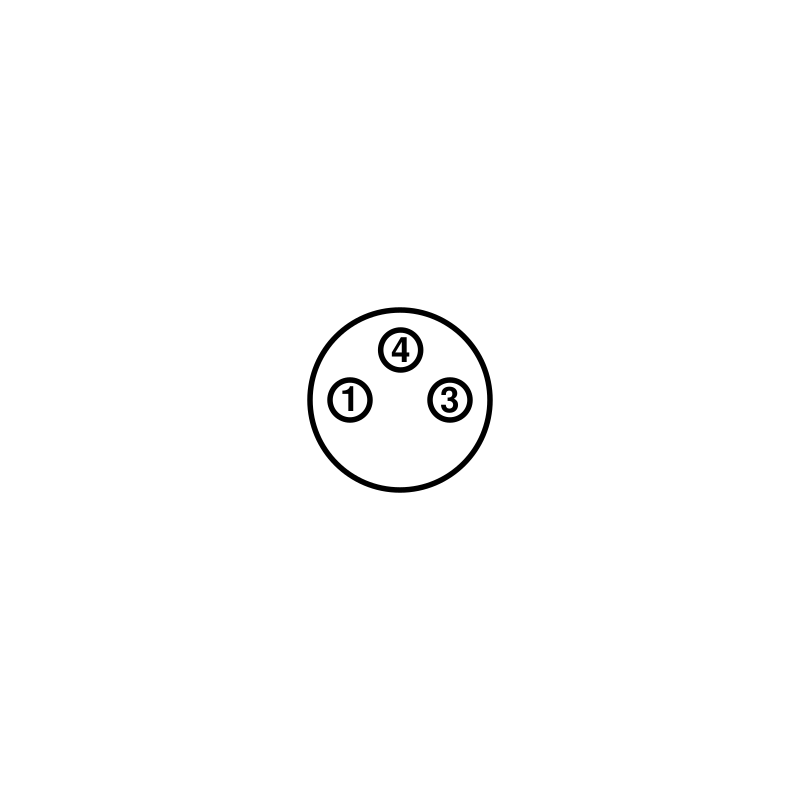

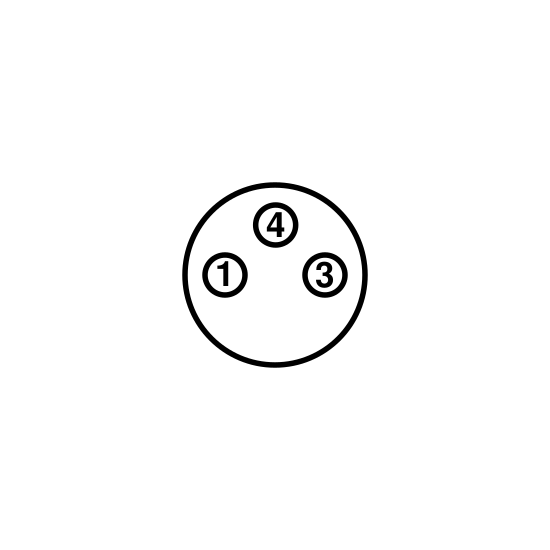

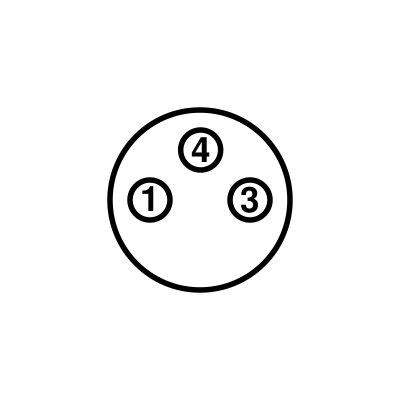

Rozmieszczenie pinów

Pin Kolor przewodu Funkcja
1 brązowy (BN) +UB, 10–30 V DC
3 niebieski (BU) 0 V
4 czarny (BK) wyjście PNP NO

Warunki pracy

Zakres temperatury pracy wynosi -10…+60°C, a obudowa ma stopień ochrony IP67.

IP67 oznacza ochronę przed wnikaniem pyłu oraz skutkami krótkotrwałego zanurzenia w wodzie w warunkach przewidzianych dla tej klasy.

W przypadku czujnika pojemnościowego należy dodatkowo uwzględnić, że wilgoć, woda lub osady znajdujące się w strefie aktywnej mogą wpływać na pole elektryczne i tym samym na punkt przełączania.

Warianty i akcesoria

Wersja M8 o większym zasięgu 4 mm i montażu niezabudowanym:

Większy wariant M12:

Przewody do podłączenia złącza M8:

Złącze do samodzielnego montażu:

Symbole porównawcze innych producentów

Producent Symbol Istotna różnica
XECRO CS8-S2PO60-A8 M8, 2 mm, zabudowany, PNP NO, 10–30 V DC, 200 mA, 100 Hz, 60 mm i M8; brak regulacji czułości
Balluff BCS M08B4F1-GSC30C-S49G (BCS01AN) M8, montaż zabudowany i regulowany zakres 0,1–3 mm; wyjście push-pull NO(PNP)/NC(NPN), długość 49 mm
Turck BC2-EM08-UP8X-V1131 (100021819) M8, 2 mm i montaż zabudowany; PNP z przełączaną funkcją NO/NC, zasilanie 18–30 V DC
di-soric KNS M8M 02B G3-T3 (209759) M8, Sn 2 mm z regulacją 0,1–3 mm; push-pull PNP/NPN NO/NC, 100 mA i zasilanie 18–30 V DC

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jakie materiały wykrywa KDCL-8-PSK-ST3?

Czujnik może reagować zarówno na materiały przewodzące, jak i nieprzewodzące. Może służyć między innymi do wykrywania metali, tworzyw sztucznych, szkła, papieru, drewna, cieczy oraz materiałów sypkich.

Czy zasięg 2 mm jest taki sam dla każdego materiału?

Nie. Rzeczywisty punkt przełączania zależy od właściwości elektrycznych wykrywanego materiału. Dlatego czułość należy ustawić z rzeczywistym obiektem lub medium.

Czy KDCL-8-PSK-ST3 może wykrywać ciecz?

Tak. Pojemnościowa zasada działania pozwala wykrywać ciecze, przy czym ustawienie progu należy dopasować do właściwości konkretnego medium.

Czy może wykrywać ciecz przez ściankę zbiornika?

Jest to możliwe przy odpowiedniej niemetalowej ściance. Na działanie wpływają jednak materiał i grubość ścianki oraz właściwości medium, dlatego ustawienie trzeba sprawdzić w rzeczywistej aplikacji.

Czy KDCL-8-PSK-ST3 można zamontować w metalu?

Tak. Model jest przeznaczony do montażu zabudowanego, czyli jego powierzchnia aktywna może zostać zamontowana równo z otaczającą powierzchnią.

Jakie wyjście ma KDCL-8-PSK-ST3?

Czujnik ma 3-przewodowe wyjście PNP NO, czyli normalnie otwarte wyjście tranzystorowe PNP.

Jak podłączyć KDCL-8-PSK-ST3?

Pin 1 odpowiada za dodatnie napięcie zasilania 10–30 V DC, pin 3 za 0 V, natomiast pin 4 jest wyjściem PNP NO.

Czym KDCL-8-PSK-ST3 różni się od KDCL-08-PSK-ST3?

KDCL-8-PSK-ST3 ma zasięg 2 mm i montaż zabudowany. KDCL-08-PSK-ST3 ma zasięg 4 mm i montaż niezabudowany. Oba modele mają obudowę M8, wyjście PNP NO i złącze M8.

Grafika 3D
