KDCL-18-PSK-ST4Czujnik pojemnościowy M18, PNP NO, 16 mm, zabudowany | Eickmann Elektronik KDCL-18-PSK-ST4

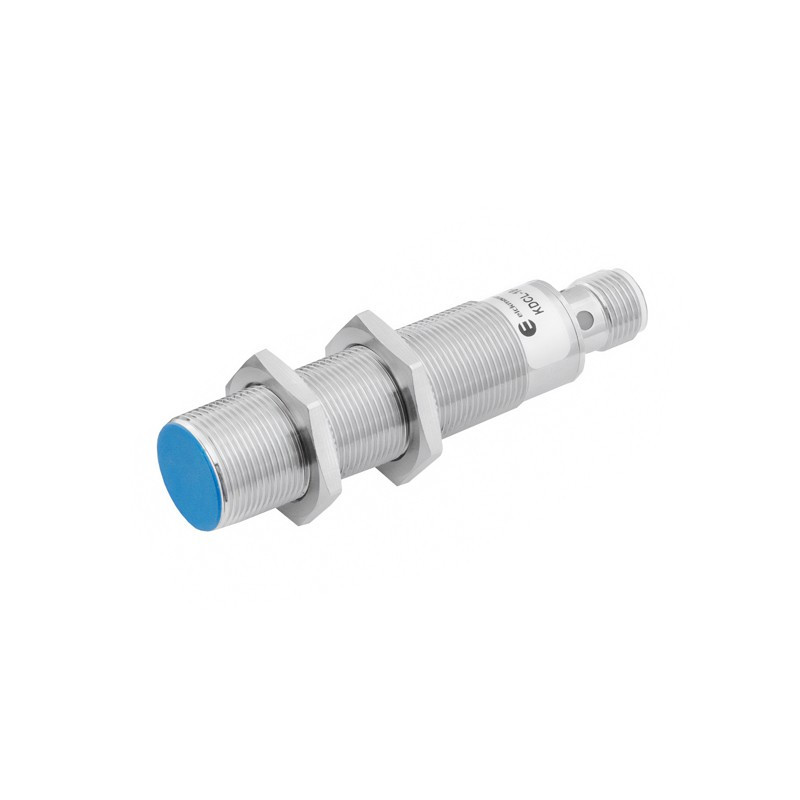

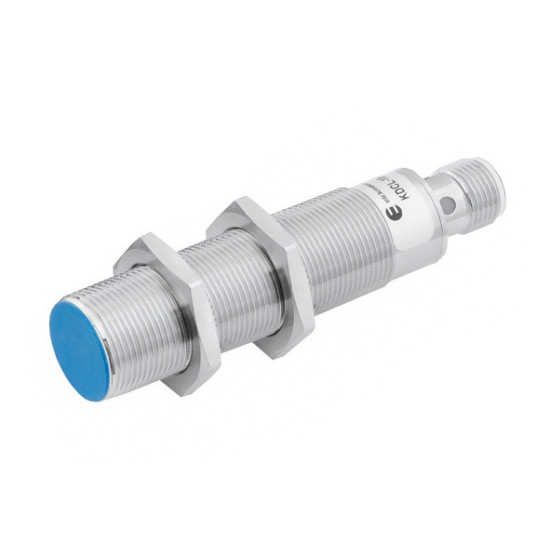

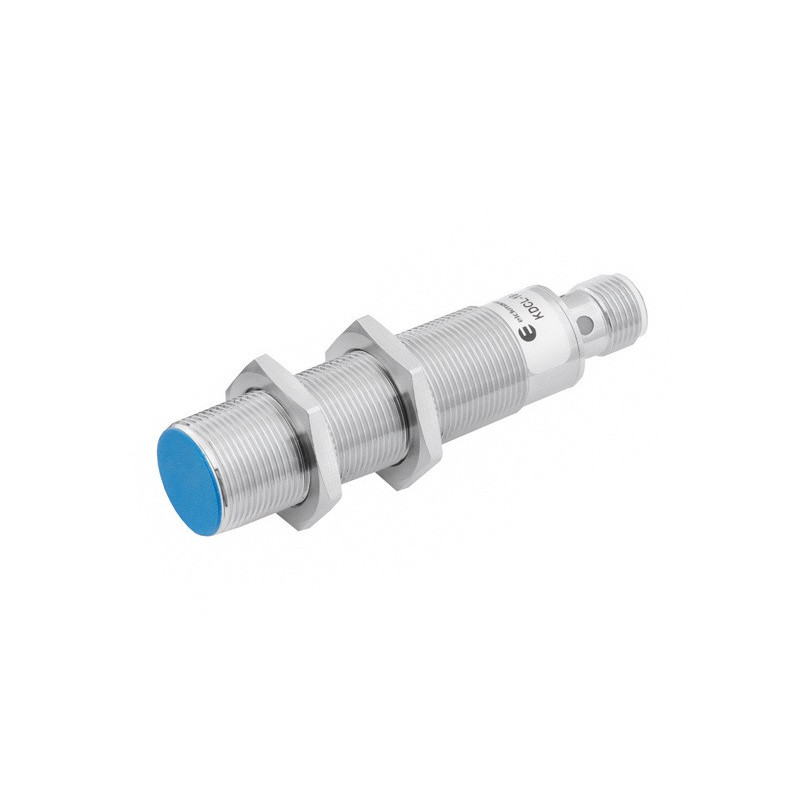

KDCL-18-PSK-ST4 to cylindryczny czujnik pojemnościowy M18 przeznaczony do bezkontaktowego wykrywania materiałów przewodzących i nieprzewodzących. Zasięg można regulować w zakresie 2–16 mm, co umożliwia dopasowanie czułości do właściwości wykrywanego obiektu, jego położenia oraz warunków montażowych.

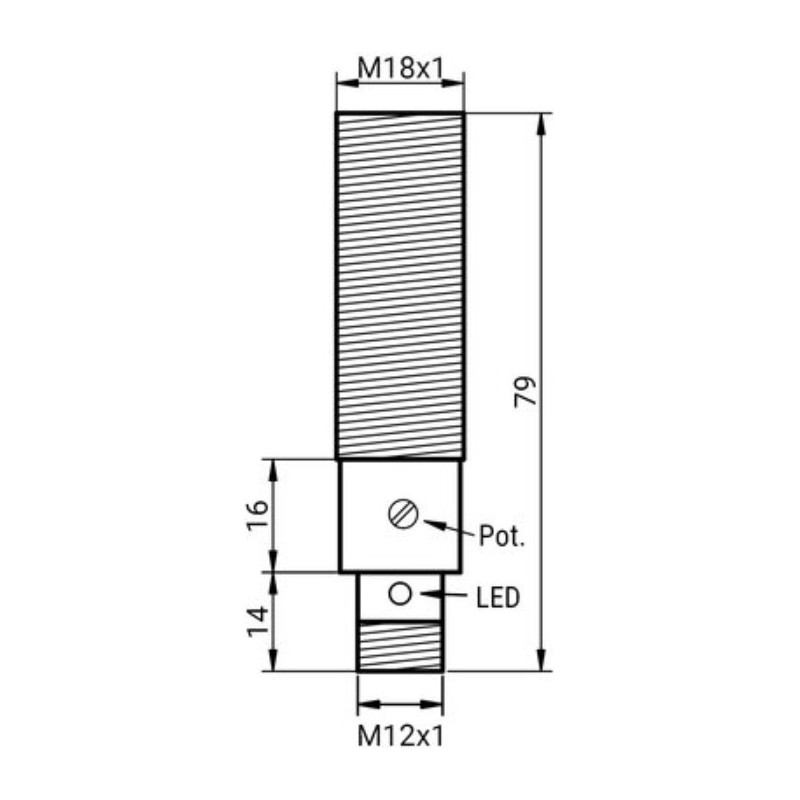

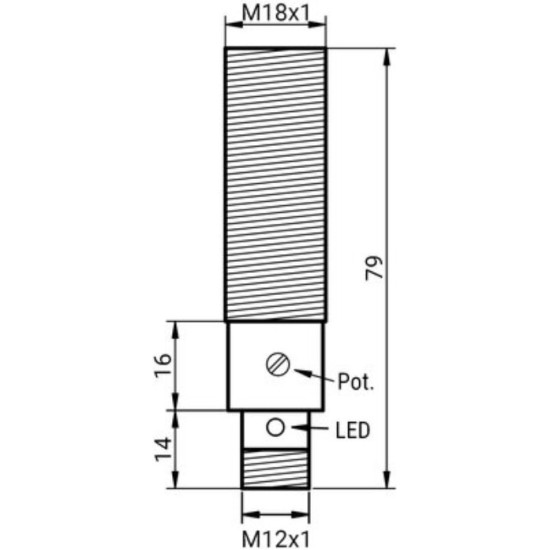

Model jest przeznaczony do montażu zabudowanego i ma 3-przewodowe wyjście PNP NO. Pracuje przy napięciu 10–30 V DC, może sterować obciążeniem do 200 mA, a częstotliwość przełączania wynosi 100 Hz. Obudowa M18 ma długość 79 mm, a podłączenie realizowane jest przez męskie złącze M12 4-pin z kodowaniem A.

Zastosowanie

Pojemnościowa zasada działania pozwala stosować KDCL-18-PSK-ST4 do kontroli obecności różnych materiałów, nie tylko metali. Czujnik może być wykorzystywany między innymi do:

• wykrywania elementów z tworzyw sztucznych,
• kontroli obecności szkła, papieru i drewna,
• wykrywania elementów metalowych i innych materiałów przewodzących,
• kontroli obecności materiałów o różnych właściwościach dielektrycznych,
• kontroli napełnienia i obecności medium w aplikacjach procesowych,
• wykrywania proszków, granulatów i innych materiałów sypkich,
• kontroli obecności detali w maszynach i systemach automatyki.

W przypadku materiałów nieprzewodzących rzeczywista odległość zadziałania zależy od ich właściwości dielektrycznych. Z tego powodu ustawienie czujnika należy sprawdzić z rzeczywistym obiektem lub medium.

Najważniejsze właściwości

• pojemnościowa zasada działania,
• cylindryczna obudowa M18,
• maksymalny zasięg 16 mm,
• regulowany zakres 2–16 mm,
• regulacja czułości potencjometrem,
• montaż zabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• zasilanie 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• częstotliwość przełączania 100 Hz,
• zabezpieczenie przed zwarciem,
• mosiężna obudowa,
• powierzchnia aktywna z PBT,
• męskie złącze M12 4-pin, kodowanie A,
• stopień ochrony IP67,
• klasa ochronności III.

Dane techniczne

Zasada działania

KDCL-18-PSK-ST4 wytwarza pole elektryczne w obszarze przed powierzchnią aktywną. Pojawienie się obiektu powoduje zmianę pojemności układu pomiarowego. Gdy zmiana przekroczy ustawiony próg, elektronika czujnika przełącza wyjście PNP NO.

W przeciwieństwie do czujnika indukcyjnego działanie nie jest ograniczone do metali. Materiały przewodzące mogą być wykrywane z dużej odległości, natomiast w przypadku materiałów nieprzewodzących zasięg zależy od ich stałej dielektrycznej. Im większy wpływ materiału na pole elektryczne, tym łatwiejsza jest jego detekcja.

Przykładowo wilgotne drewno może wywołać silniejszą reakcję czujnika niż suche drewno, ponieważ zmiana zawartości wilgoci wpływa na właściwości dielektryczne materiału.

Wykrywane materiały i media

Czujnik może reagować zarówno na materiały przewodzące, jak i nieprzewodzące, w tym:

• metale,
• tworzywa sztuczne,
• szkło,
• drewno,
• papier i tekturę,
• ciecze o odpowiednich właściwościach dielektrycznych,
• proszki,
• granulaty,
• inne materiały sypkie.

Maksymalnego zasięgu 16 mm nie należy traktować jako identycznej gwarantowanej odległości dla każdego materiału. Rzeczywisty punkt przełączania zależy od rodzaju materiału, jego właściwości elektrycznych, geometrii obiektu oraz otoczenia czujnika.

W aplikacjach wykorzystujących niemetalową ściankę zbiornika na pole pomiarowe wpływają zarówno właściwości ścianki, jak i znajdującego się za nią medium. Ustawienie należy więc dobrać i sprawdzić w rzeczywistym układzie.

Regulacja czułości

KDCL-18-PSK-ST4 ma potencjometr umożliwiający regulację czułości i dostosowanie punktu przełączania do konkretnej aplikacji.

Zakres regulacji 2–16 mm pozwala między innymi ograniczyć reakcję na elementy znajdujące się poza wymaganą strefą detekcji lub zwiększyć czułość podczas wykrywania materiałów słabiej wpływających na pole elektryczne.

Regulację najlepiej wykonywać po zamontowaniu czujnika, z docelowym obiektem lub medium znajdującym się w rzeczywistym położeniu roboczym. Po ustawieniu należy sprawdzić stabilne i powtarzalne przełączanie przy obecności oraz braku wykrywanego materiału.

Montaż czujnika

KDCL-18-PSK-ST4 jest przeznaczony do montażu zabudowanego. Powierzchnia aktywna może więc zostać zamontowana równo z otaczającą powierzchnią montażową.

Podczas instalacji należy uwzględnić:

• położenie wykrywanego obiektu względem powierzchni aktywnej,
• właściwości materiału,
• sąsiednie czujniki pojemnościowe,
• elementy znajdujące się w strefie działania,
• wilgoć i osady na powierzchni aktywnej,
• zmiany temperatury,
• właściwości ścianek zbiornika w aplikacjach kontroli medium.

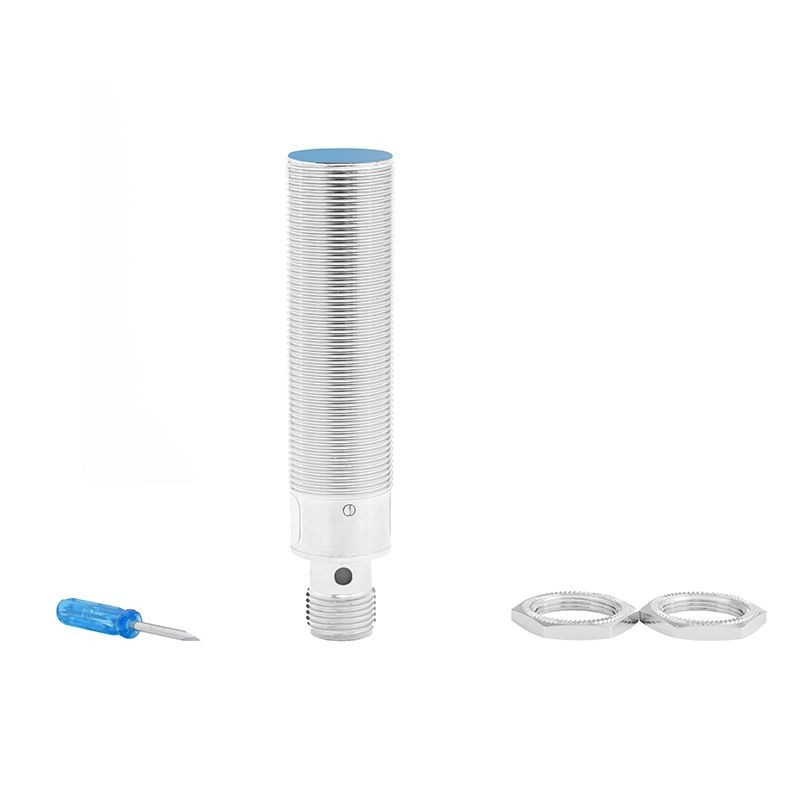

Gwint M18x1 oraz nakrętki umożliwiają ustawienie pozycji czujnika i jego mechaniczne zablokowanie po montażu.

Podłączenie elektryczne

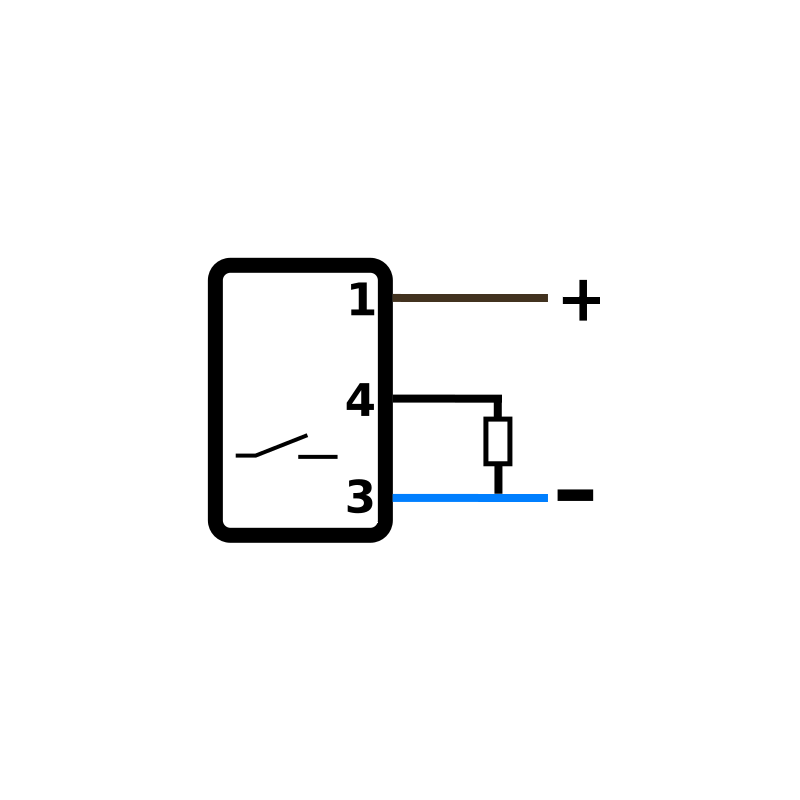

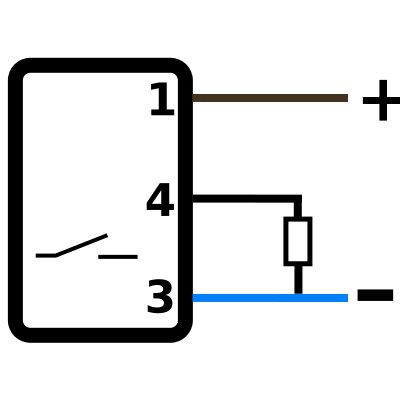

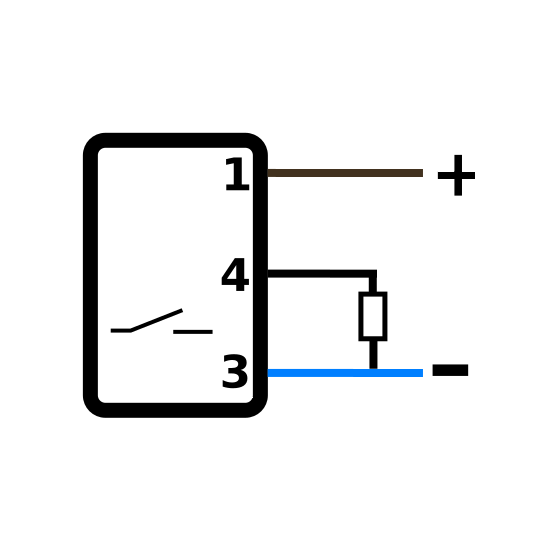

KDCL-18-PSK-ST4 pracuje jako czujnik 3-przewodowy PNP NO. Po wykryciu obiektu wyjście PNP podaje dodatni potencjał na przewód sygnałowy.

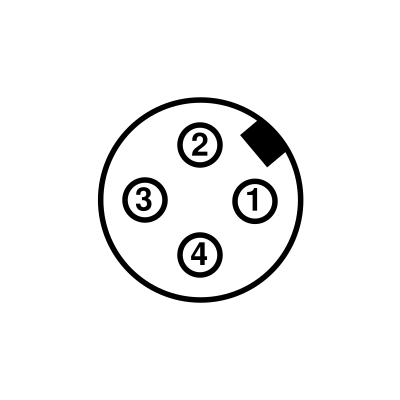

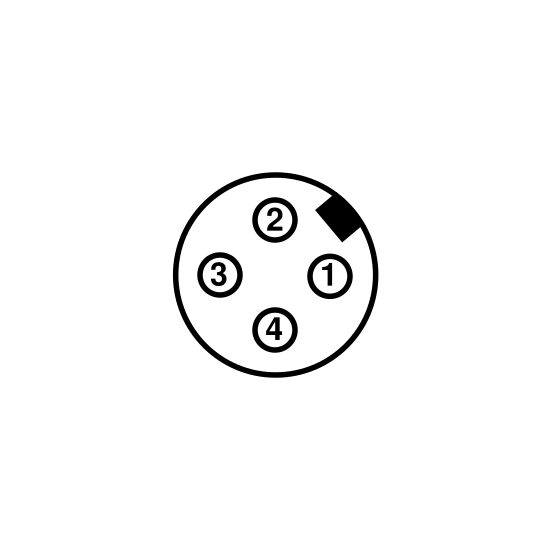

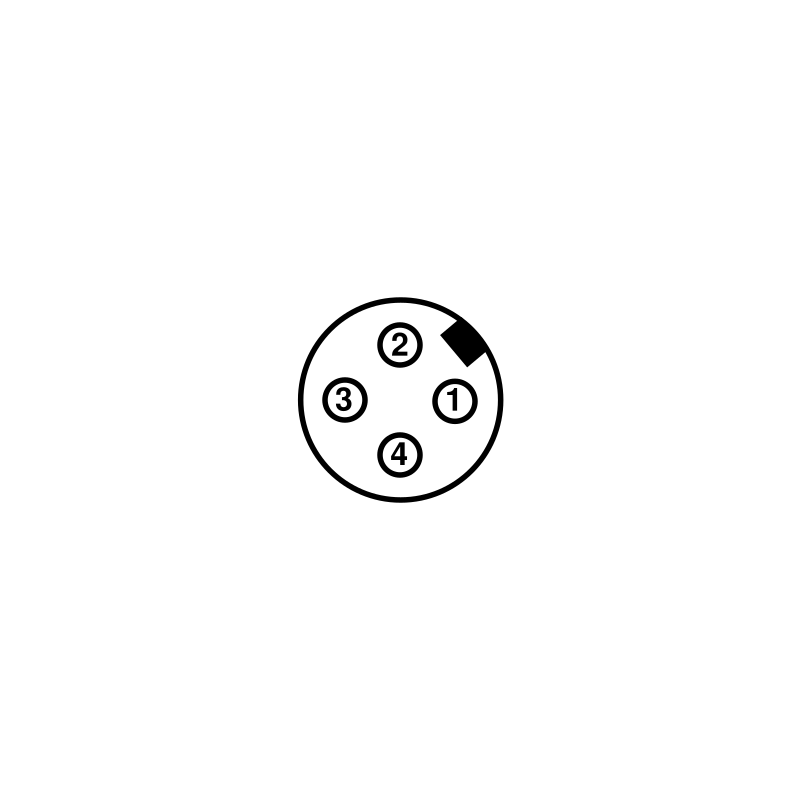

Fizycznie zastosowano męskie złącze M12 4-pin z kodowaniem A, ale w układzie 3-przewodowym wykorzystywane są piny 1, 3 i 4. Pin 2 pozostaje niewykorzystany.

Rozmieszczenie pinów

Sygnalizacja LED

Czujnik jest wyposażony we wskaźnik LED umożliwiający kontrolę stanu przełączania podczas uruchamiania i pracy instalacji.

Warunki pracy

Zakres temperatury pracy KDCL-18-PSK-ST4 wynosi -10…+60°C, a stopień ochrony obudowy to IP67.

IP67 oznacza pełną ochronę przed wnikaniem pyłu oraz ochronę przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach przewidzianych dla tej klasy. Nie oznacza automatycznie odporności na każde medium chemiczne ani przeznaczenia do ciągłej pracy pod wodą.

W przypadku pojemnościowej zasady działania należy dodatkowo uwzględnić, że wilgoć, krople cieczy lub osad znajdujący się w strefie aktywnej mogą zmieniać właściwości pola elektrycznego i wpływać na punkt przełączania.

Warianty i akcesoria

Mniejszy wariant M12 o regulowanym zasięgu 1–6 mm:

• KDCL-12-PSK-ST4 – czujnik pojemnościowy M12, 6 mm, zabudowany

Większy wariant M30 o regulowanym zasięgu 1–25 mm:

• KDCL-30-PSK-ST4 – czujnik pojemnościowy M30, 25 mm, zabudowany

Wariant M30 o regulowanym zasięgu 1–30 mm i montażu niezabudowanym:

• KDCL-030-PSK-ST4 – czujnik pojemnościowy M30, 30 mm, niezabudowany

Przewody do złącza M12:

• Przewód M12 4-pin, żeński, kątowy, 2 m PVC – binder 77 3434 0000 20004-0200
• Przewód M12 4-pin, żeński, kątowy, 5 m PUR – binder 77 3434 0000 50004-0500

Złącze do samodzielnego montażu:

• Złącze M12 4-pin, żeńskie, proste, skręcane – binder 99 0430 14 04
• Wszystkie przewody do czujników M12
• Wszystkie złącza M12

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jakie materiały wykrywa KDCL-18-PSK-ST4?

Czujnik pojemnościowy może reagować zarówno na materiały przewodzące, jak i nieprzewodzące. Może być stosowany między innymi do detekcji metali, tworzyw sztucznych, szkła, drewna, papieru oraz różnych materiałów procesowych.

Czy zasięg KDCL-18-PSK-ST4 można regulować?

Tak. Czujnik ma potencjometr umożliwiający regulację czułości w zakresie 2–16 mm. Pozwala to dostosować punkt przełączania do konkretnego materiału i warunków montażowych.

Czy zasięg 16 mm jest taki sam dla wszystkich materiałów?

Nie. Dla materiałów nieprzewodzących odległość zadziałania zależy między innymi od ich stałej dielektrycznej. Dlatego ustawienie należy sprawdzić z rzeczywistym obiektem lub medium.

Czy KDCL-18-PSK-ST4 wykrywa metale?

Tak. Materiały przewodzące mogą być wykrywane przez czujnik pojemnościowy. Nie ma przy tym potrzeby stosowania charakterystycznych dla czujników indukcyjnych współczynników redukcyjnych dla poszczególnych metali.

Czy KDCL-18-PSK-ST4 można zamontować równo z metalową powierzchnią?

Tak. Model jest przeznaczony do montażu zabudowanego, czyli jego powierzchnia aktywna może zostać zamontowana równo z powierzchnią montażową.

Czy czujnik nadaje się do kontroli poziomu?

Pojemnościowa zasada działania pozwala wykorzystywać czujniki tego typu w aplikacjach kontroli obecności i poziomu materiałów. Rzeczywiste działanie należy sprawdzić z konkretnym medium, konstrukcją zbiornika i ustawieniem czułości.

Jakie wyjście ma KDCL-18-PSK-ST4?

Czujnik ma 3-przewodowe wyjście PNP NO, czyli normalnie otwarte wyjście tranzystorowe PNP.

Dlaczego czujnik 3-przewodowy ma złącze M12 4-pin?

Złącze ma fizycznie cztery pozycje, ale w tym modelu wykorzystywane są trzy: pin 1 do zasilania dodatniego, pin 3 do 0 V i pin 4 jako wyjście PNP NO. Pin 2 pozostaje niewykorzystany.

Czym KDCL-18-PSK-ST4 różni się od KDCL-12-PSK-ST4?

KDCL-18-PSK-ST4 ma większą obudowę M18, długość 79 mm i regulowany zasięg do 16 mm. Wersja KDCL-12-PSK-ST4 ma obudowę M12, długość 60 mm i regulowany zasięg do 6 mm.
