OTVK-18-PUK-ST4Czujnik odbiciowy M18, zasięg 600 mm, PNP NO/NC | Eickmann Elektronik OTVK-18-PUK-ST4

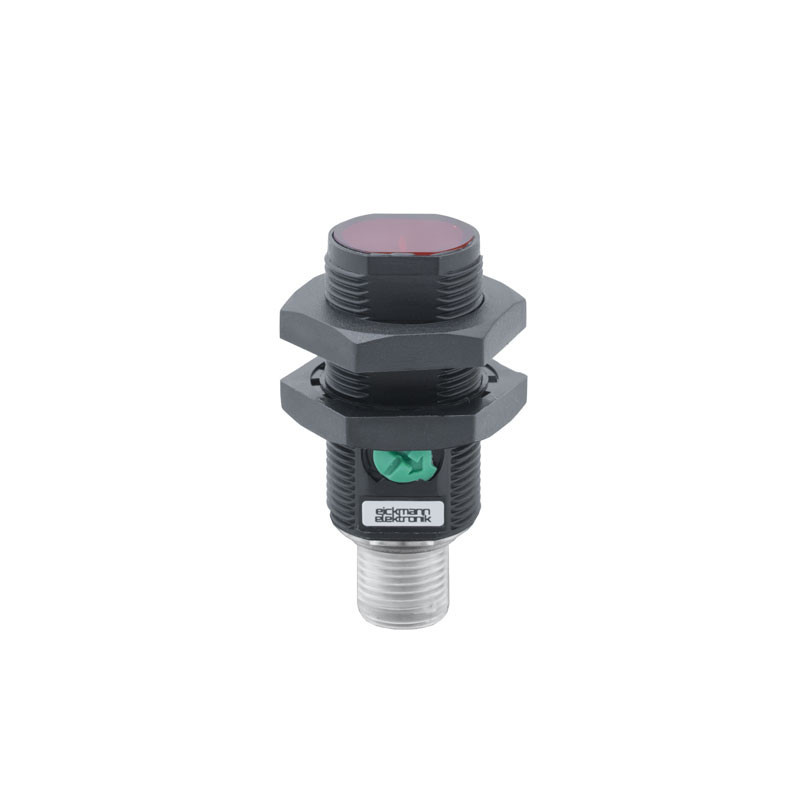

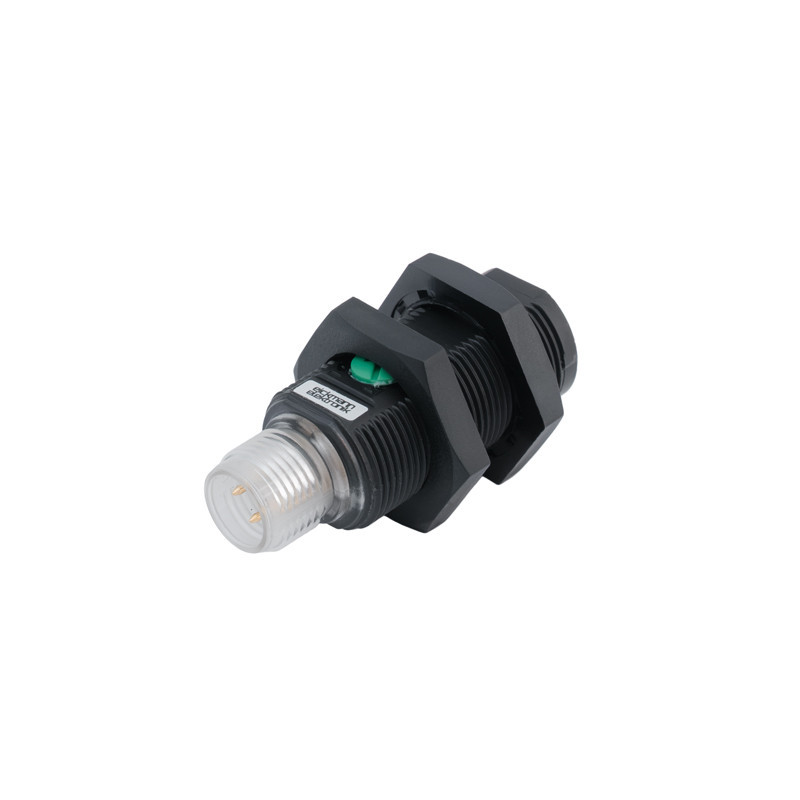

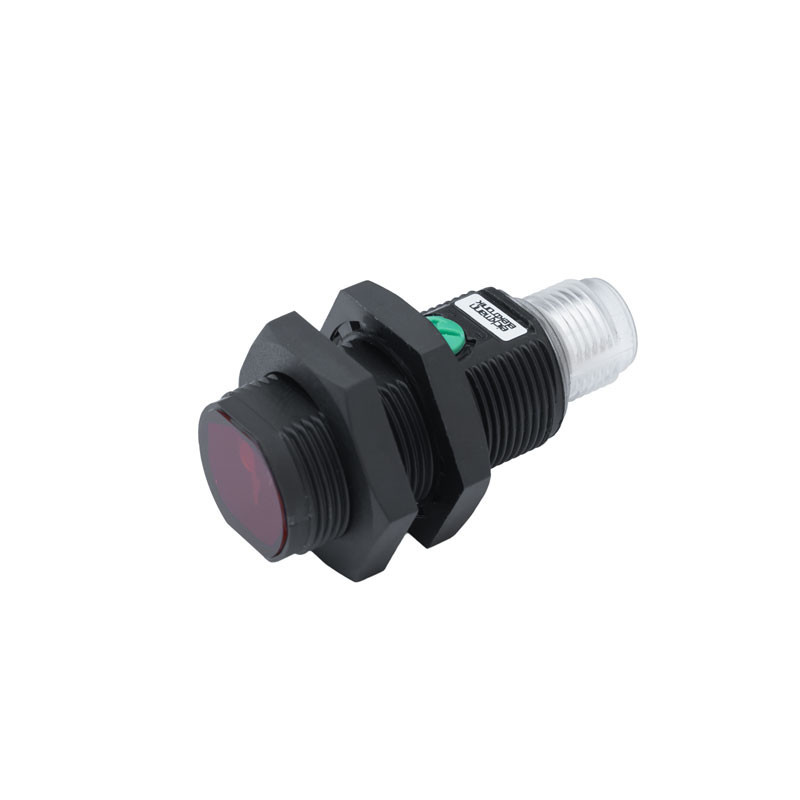

Eickmann Elektronik OTVK-18-PUK-ST4 to odbiciowy czujnik optyczny w gwintowanej obudowie M18, przeznaczony do wykrywania obiektów bez stosowania reflektora. Czujnik wykorzystuje czerwone światło, ma regulowany zasięg do 600 mm oraz jedno wyjście PNP konfigurowane jako NO lub NC. Przyłącze wykonano w postaci męskiego złącza M12 A-coded, 4-pin.

Zastosowanie

Czujnik może wykrywać obecność elementów, detali i opakowań w maszynach produkcyjnych, systemach transportowych, urządzeniach montażowych oraz instalacjach automatyki przemysłowej.

Jest to czujnik energetyczny, bez eliminacji tła. Rzeczywisty zasięg zależy od koloru, powierzchni, wielkości i zdolności odbijania światła przez wykrywany obiekt.

Najważniejsze właściwości

• Gwintowana obudowa M18 ułatwia ustawienie położenia czujnika i jego zamocowanie w uchwycie lub otworze montażowym.
• Czerwone światło pozwala łatwiej kontrolować położenie plamki świetlnej podczas uruchamiania instalacji.
• Potencjometr umożliwia dopasowanie czułości do wykrywanego obiektu i odległości roboczej.
• Wyjście PNP może pracować w funkcji załączania na jasno lub na ciemno, zależnie od sposobu podłączenia pinu 2.

Dane techniczne

Układ styków OTVK-18-PUK-ST4

Czujnik ma jedno wyjście PNP na pinie 4. Oznaczenie NO/NC oznacza możliwość wyboru funkcji wyjścia za pomocą pinu 2, a nie dwa niezależne wyjścia NO+NC.

Montaż i ustawienie

Producent dopuszcza montaż wpuszczany przy wykorzystaniu dostarczonego uchwytu montażowego. Czujnik należy ustawić na docelowym obiekcie, w rzeczywistej odległości i przy występującym w maszynie tle.

Po zamontowaniu należy sprawdzić działanie dla najjaśniejszych, najciemniejszych i najmniej odblaskowych obiektów występujących w procesie. Zanieczyszczenie powierzchni optycznej może zmniejszyć dostępny zasięg.

Czujnik nie jest urządzeniem bezpieczeństwa i nie powinien realizować funkcji ochrony osób.

Przewody przyłączeniowe M12 4-pin

Do podłączenia czujnika można zastosować żeński przewód M12 A-coded, 4-pin:

• Złącze M12 4-pin żeńskie, proste, skręcane
• Przewód M12 4-pin żeński, kątowy, 2 m, PVC
• Przewód M12 4-pin żeński, kątowy, 5 m, PUR
• Wszystkie przewody do czujników M12
• Wszystkie złącza M12

Symbole porównawcze innych producentów

Podane symbole są produktami o zbliżonej funkcji, ale nie należy traktować ich automatycznie jako zamienników 1:1. Przed zastosowaniem trzeba porównać zasięg, sposób działania wyjścia, układ pinów, wymiary, materiał obudowy i warunki pracy.

Powiązane rozwiązania Eickmann Elektronik

• OTK-18-PAK-ST4 – czujnik M18 z eliminacją tła, zasięg 10–200 mm
• OTH-32-PUK-ST3-4 – kompaktowy czujnik z eliminacją tła, zasięg 30–350 mm

Warianty z eliminacją tła warto rozważyć, gdy za wykrywanym obiektem znajduje się powierzchnia, której czujnik nie powinien rozpoznawać.

Dlaczego warto wybrać ten produkt?

OTVK-18-PUK-ST4 łączy standardową obudowę M18 z krótkim korpusem o długości 45 mm, złączem M12 i regulacją czułości. Częstotliwość 800 Hz umożliwia wykrywanie szybko przemieszczających się elementów, a maksymalny prąd obciążenia 200 mA pozwala na bezpośrednie współdziałanie z typowymi wejściami sterowników i modułów automatyki.

Najczęściej zadawane pytania

Czy czujnik wymaga reflektora?

Nie. OTVK-18-PUK-ST4 wykrywa światło odbite bezpośrednio od powierzchni obiektu.

Czy czujnik ma eliminację tła?

Nie. Jest to energetyczny czujnik odbiciowy. Obiekty znajdujące się w tle mogą zostać wykryte, jeżeli odbijają wystarczającą ilość światła.

Czy zasięg zawsze wynosi 600 mm?

Nie. Jest to maksymalny deklarowany zasięg. Rzeczywista odległość detekcji zależy od koloru, wielkości, powierzchni oraz refleksyjności obiektu.

Czy wyjście jest jednocześnie NO i NC?

Nie. Czujnik ma jedno wyjście PNP. Funkcję załączania na jasno lub na ciemno wybiera się przez odpowiednie podłączenie pinu 2.

Jaki przewód należy zastosować?

Należy użyć żeńskiego przewodu M12 A-coded, 4-pin, odpowiedniego do warunków pracy instalacji.

Czy czujnik można zamontować wpuszczanie?

Tak. Według producenta montaż wpuszczany jest możliwy przy zastosowaniu dołączonego uchwytu.
