OTK-18-PAK-ST4Czujnik odbiciowy z eliminacją tła, zasięg 200 mm, PNP NO+NC | Eickmann Elektronik OTK-18-PAK-ST4

Eickmann Elektronik OTK-18-PAK-ST4 to odbiciowy czujnik optyczny z eliminacją tła, przeznaczony do wykrywania obiektów w zakresie od 10 do 200 mm. Czujnik pracuje bez reflektora i wykorzystuje czerwone światło oraz metodę detekcji ograniczającą wpływ powierzchni znajdujących się za kontrolowanym obiektem.

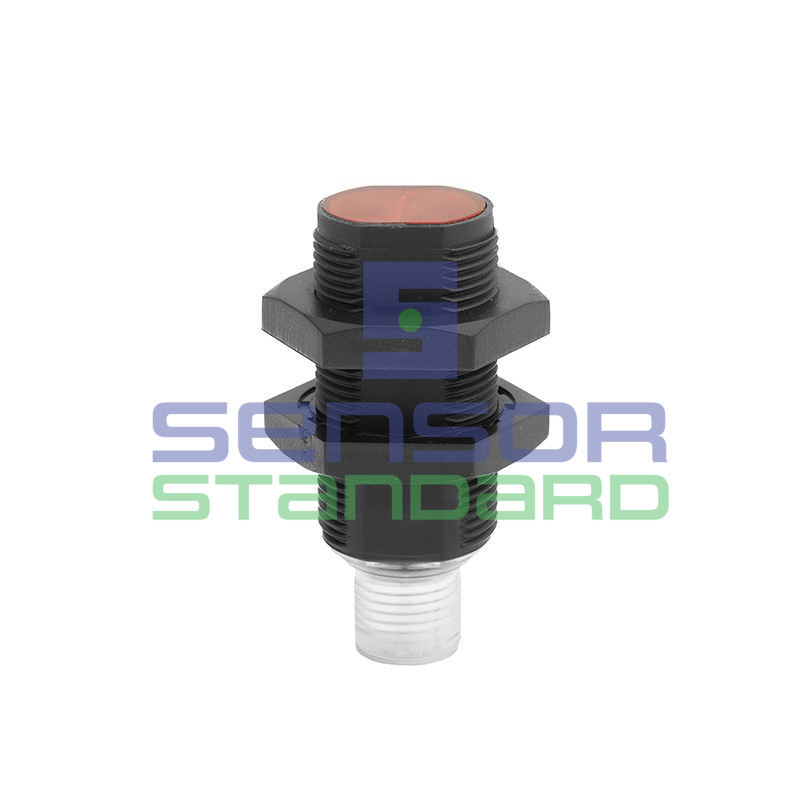

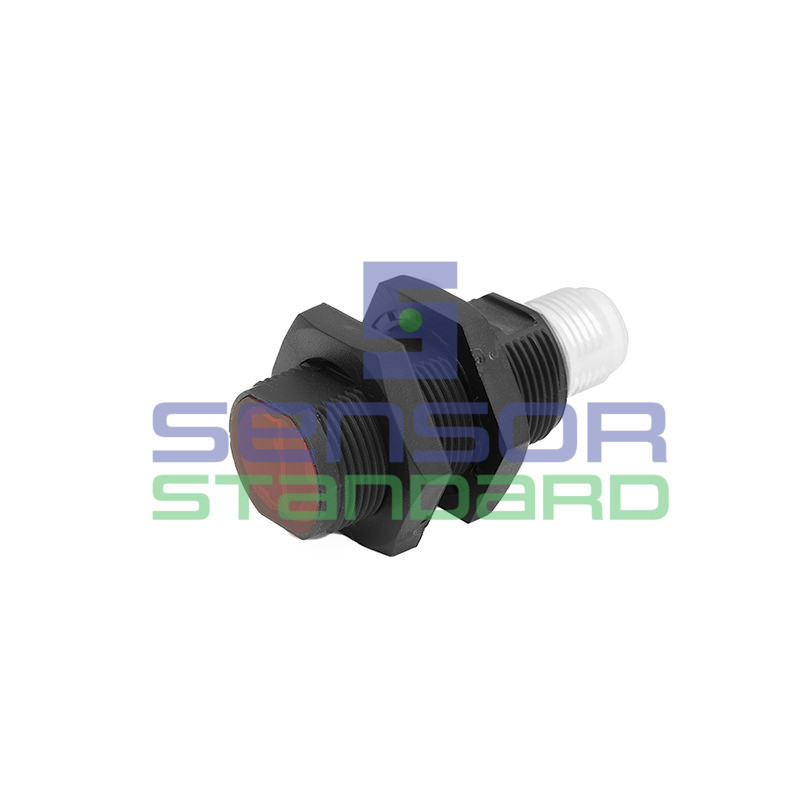

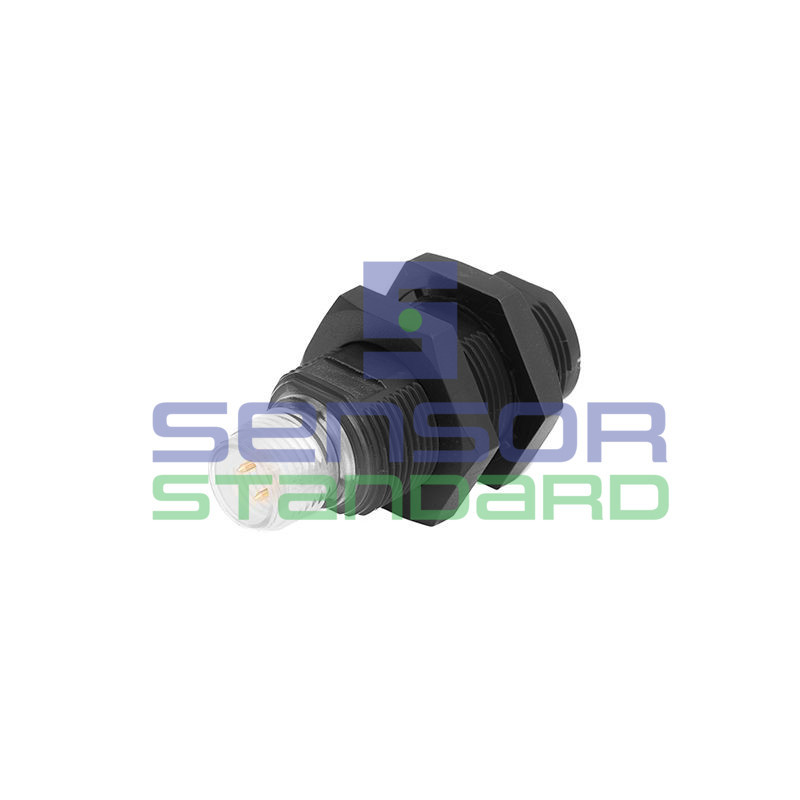

Model ma gwintowaną obudowę M18, złącze M12 A-coded 4-pin oraz dwa komplementarne wyjścia PNP: NO i NC. Oznacza to, że oba sygnały wyjściowe są dostępne jednocześnie na osobnych pinach.

Zastosowanie

Czujnik może kontrolować obecność detali, opakowań i elementów maszyn na przenośnikach, stanowiskach montażowych, w urządzeniach pakujących oraz instalacjach automatyki przemysłowej.

Eliminacja tła jest przydatna, gdy za wykrywanym obiektem znajduje się ściana maszyny, prowadnica, taśma transportowa albo inna powierzchnia, która nie powinna powodować przełączenia wyjścia.

Najważniejsze właściwości

• OTK-18-PAK-ST4 wykrywa obiekty bez stosowania osobnego reflektora.
• Zakres detekcji wynosi od 10 do 200 mm, a eliminacja tła ogranicza wpływ powierzchni znajdujących się poza obszarem detekcji.
• Dwa komplementarne wyjścia PNP umożliwiają jednoczesne wykorzystanie sygnału NO i NC.
• Częstotliwość przełączania 800 Hz pozwala wykrywać szybko przemieszczające się elementy.

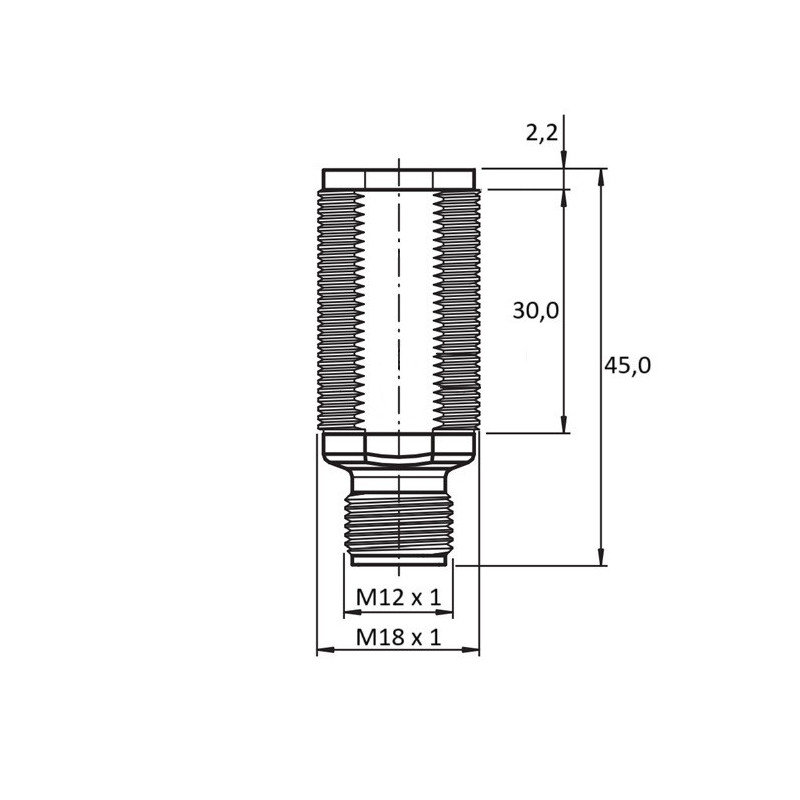

• Korpus o długości 45 mm ułatwia montaż w miejscach o ograniczonej przestrzeni.

Dane techniczne

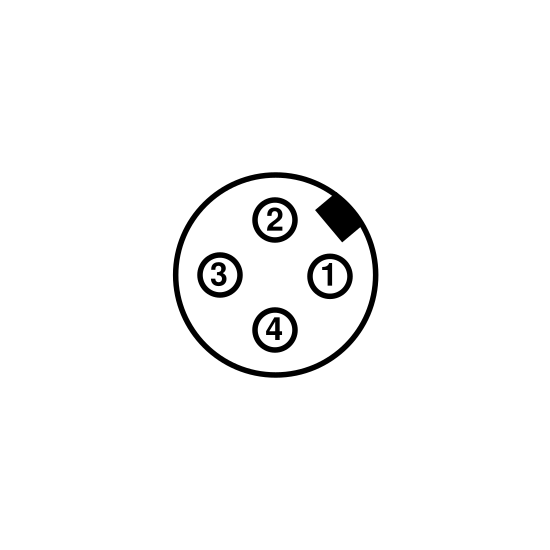

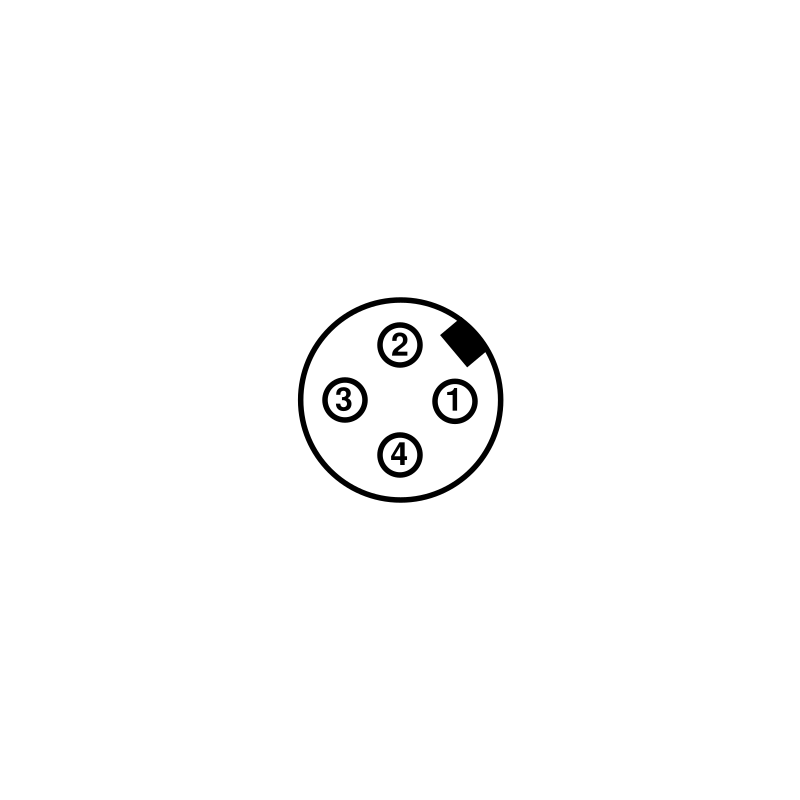

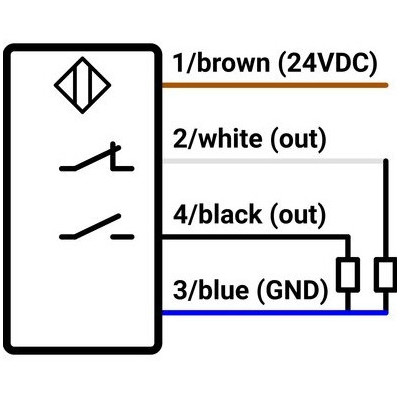

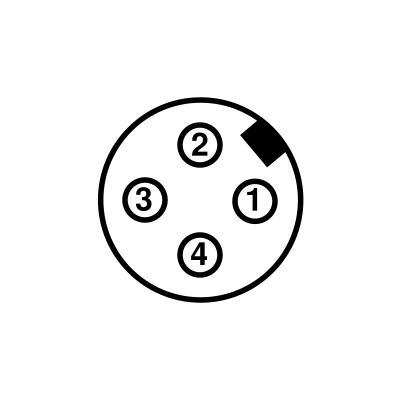

Układ styków OTK-18-PAK-ST4

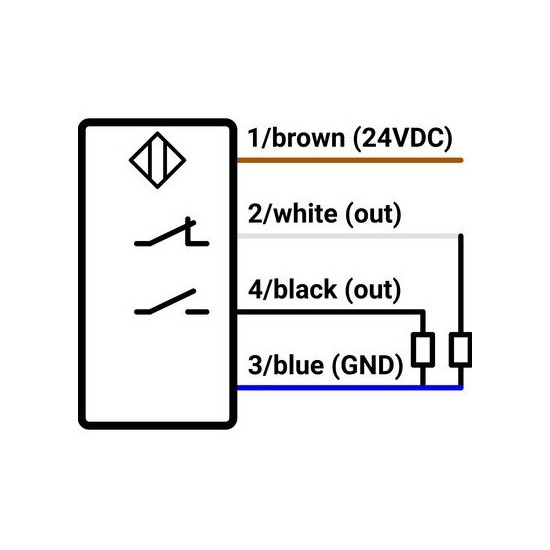

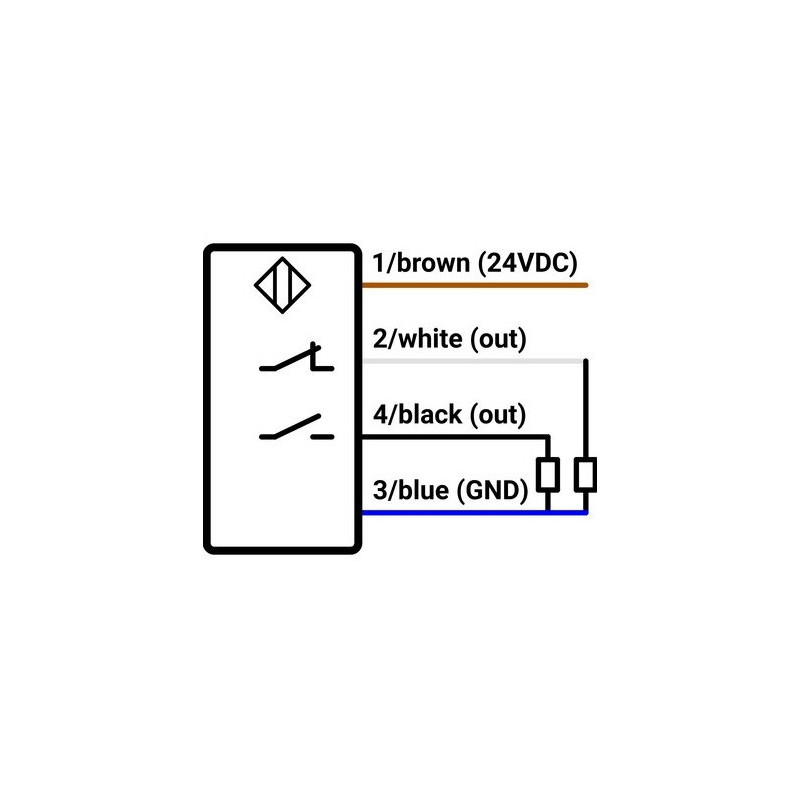

W tym modelu oznaczenie NO+NC odnosi się do dwóch komplementarnych wyjść PNP. Wyjście NC jest dostępne na pinie 2, a wyjście NO na pinie 4.

Montaż i ustawienie

Producent dopuszcza montaż wpuszczany przy zastosowaniu dołączonego uchwytu. Czujnik należy ustawić prostopadle do kierunku ruchu obiektu i sprawdzić działanie w rzeczywistych warunkach maszyny.

Podczas uruchamiania należy wykonać próby dla najjaśniejszych, najciemniejszych i najmniejszych wykrywanych obiektów. Skuteczna odległość detekcji może zależeć od koloru, powierzchni, wielkości i sposobu ustawienia obiektu.

Eliminacja tła zmniejsza wpływ powierzchni położonych dalej, ale jej działanie należy sprawdzić z rzeczywistym tłem instalacji.

Czujnik nie jest urządzeniem bezpieczeństwa i nie powinien realizować funkcji ochrony osób.

Przewody przyłączeniowe M12 4-pin

Do podłączenia czujnika można zastosować żeński przewód M12 A-coded, 4-pin:

• 77 3434 0000 20004-0200 – przewód kątowy, PVC, 2 m
• 77 3434 0000 20004-0500 – przewód kątowy, PVC, 5 m
• 77 3434 0000 50004-0500 – przewód kątowy, PUR, 5 m
• 77 3430 0000 50004-0500 – przewód prosty, PUR, 5 m

Symbole porównawcze innych producentów

Podane symbole są produktami o zbliżonej funkcji, ale nie należy traktować ich automatycznie jako zamienników 1:1. Przed zastosowaniem trzeba porównać zakres detekcji, sposób eliminacji tła, liczbę i funkcję wyjść, pinout, wymiary oraz warunki pracy.

Powiązane rozwiązania Eickmann Elektronik

• OTVK-18-PUK-ST4 – czujnik odbiciowy M18 bez eliminacji tła, zasięg 600 mm
• OTH-32-PUK-ST3-4 – kompaktowy czujnik z eliminacją tła, zasięg 30–350 mm
• OTHL-33-PUK-ST3-4 – laserowy czujnik z eliminacją tła, zasięg 20–350 mm

Dlaczego warto wybrać ten produkt?

OTK-18-PAK-ST4 łączy eliminację tła, krótką obudowę M18 i dwa komplementarne wyjścia PNP. Pozwala to wykorzystać jednocześnie sygnał NO i NC bez zmiany ustawień lub sposobu podłączenia czujnika.

Złącze M12 ułatwia wymianę przewodu, a prąd obciążenia do 200 mA umożliwia współpracę z typowymi wejściami sterowników, modułami automatyki oraz odpowiednio dobranymi obciążeniami.

Najczęściej zadawane pytania

Czy OTK-18-PAK-ST4 wymaga reflektora?

Nie. Czujnik wykrywa światło odbite bezpośrednio od powierzchni obiektu.

Co oznacza eliminacja tła?

Czujnik rozróżnia obiekt znajdujący się w swoim zakresie roboczym od powierzchni położonej dalej. Ogranicza to ryzyko wykrywania ściany maszyny, taśmy albo prowadnicy znajdującej się za obiektem.

Czy czujnik ma wyjście NO/NC czy NO+NC?

Ma dwa komplementarne wyjścia PNP NO+NC. Pin 2 jest wyjściem NC, a pin 4 wyjściem NO.

Czy oba wyjścia można wykorzystać jednocześnie?

Tak. Wyjścia NO i NC są dostępne na osobnych pinach złącza M12.

Czy zasięg zawsze wynosi 200 mm?

Deklarowany zakres wynosi 10–200 mm. Działanie należy jednak sprawdzić dla rzeczywistego koloru, wielkości, powierzchni i ustawienia obiektu.

Jaki przewód należy zastosować?

Należy użyć żeńskiego przewodu M12 A-coded, 4-pin. Wszystkie cztery żyły są potrzebne, jeżeli mają być wykorzystane oba wyjścia PNP.

Czy czujnik jest urządzeniem bezpieczeństwa?

Nie. Model nie jest przeznaczony do realizowania funkcji bezpieczeństwa ani ochrony osób.
