XUB5APXNM12Czujnik odbiciowy M18, 1000 mm, PNP NO/NC, M12 | Telemecanique XUB5APXNM12

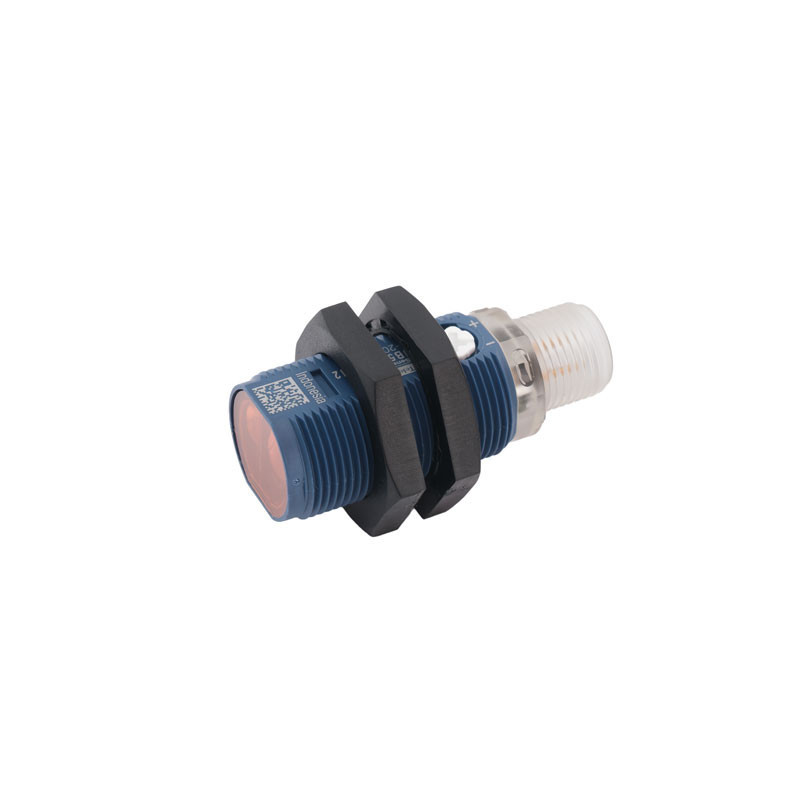

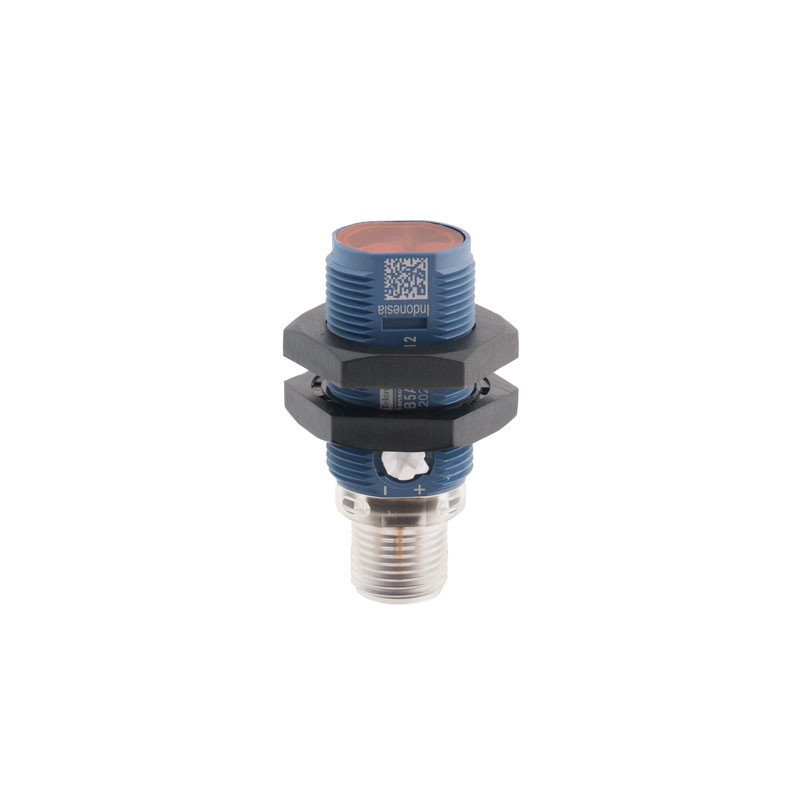

XUB5APXNM12 jest cylindrycznym czujnikiem M18, który wykrywa przedmioty na podstawie światła odbitego bezpośrednio od ich powierzchni. Nie wymaga stosowania reflektora. Widoczna czerwona wiązka ułatwia ustawienie czujnika, a potencjometr pozwala dopasować czułość do wykrywanego obiektu.

Zasięg nominalny wynosi 700 mm. Maksymalny zasięg 1000 mm określono dla matowej białej powierzchni o wymiarach 200 × 200 mm. Rzeczywista odległość detekcji zależy od wielkości, koloru, faktury, kąta ustawienia i zdolności obiektu do odbijania światła.

Zastosowanie

Czujnik jest przeznaczony między innymi do:

• wykrywania obecności i położenia przedmiotów,
• kontroli przepływu detali na przenośnikach,
• zliczania produktów i opakowań,
• kontroli podawania elementów,
• automatyzacji maszyn montażowych i pakujących,
• wykrywania detali w systemach transportu bliskiego.

Najważniejsze właściwości

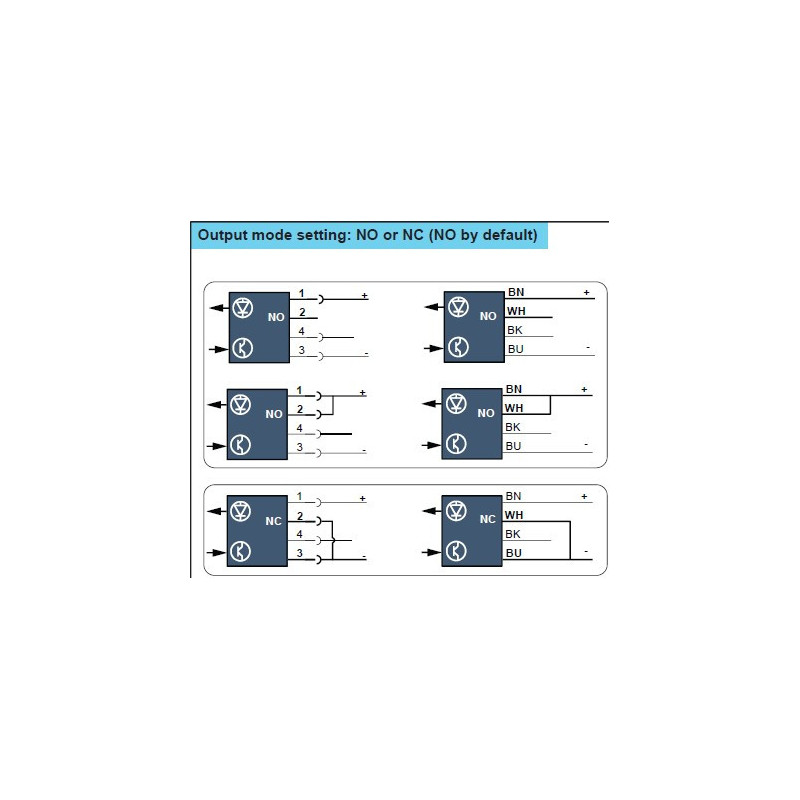

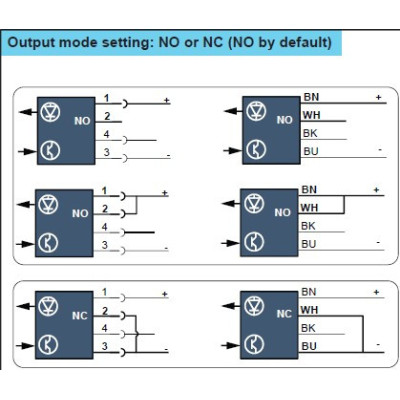

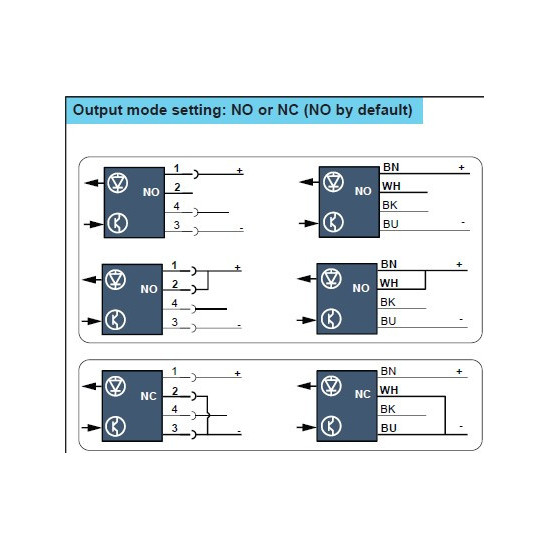

XUB5APXNM12 ma jedno wyjście tranzystorowe PNP. Pin 2 służy do wyboru funkcji NO albo NC, natomiast sygnał przełączający jest dostępny na pinie 4. Nie są to dwa jednocześnie dostępne wyjścia NO+NC.

Funkcja NO odpowiada trybowi Light-On — wyjście włącza się po wykryciu obiektu. Funkcja NC odpowiada trybowi Dark-On. Domyślnym ustawieniem jest NO.

Zielona dioda LED informuje o zasilaniu i stabilności detekcji, natomiast żółta lub pomarańczowa dioda pokazuje stan wyjścia. Czas odpowiedzi do 0,5 ms i częstotliwość przełączania do 1000 Hz umożliwiają wykrywanie szybko przemieszczających się obiektów.

Dane techniczne

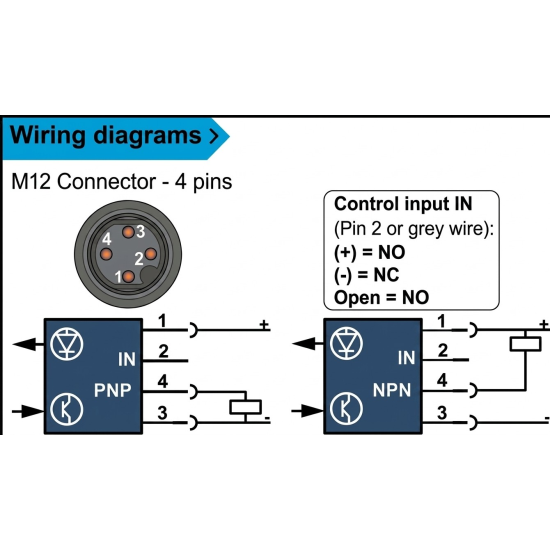

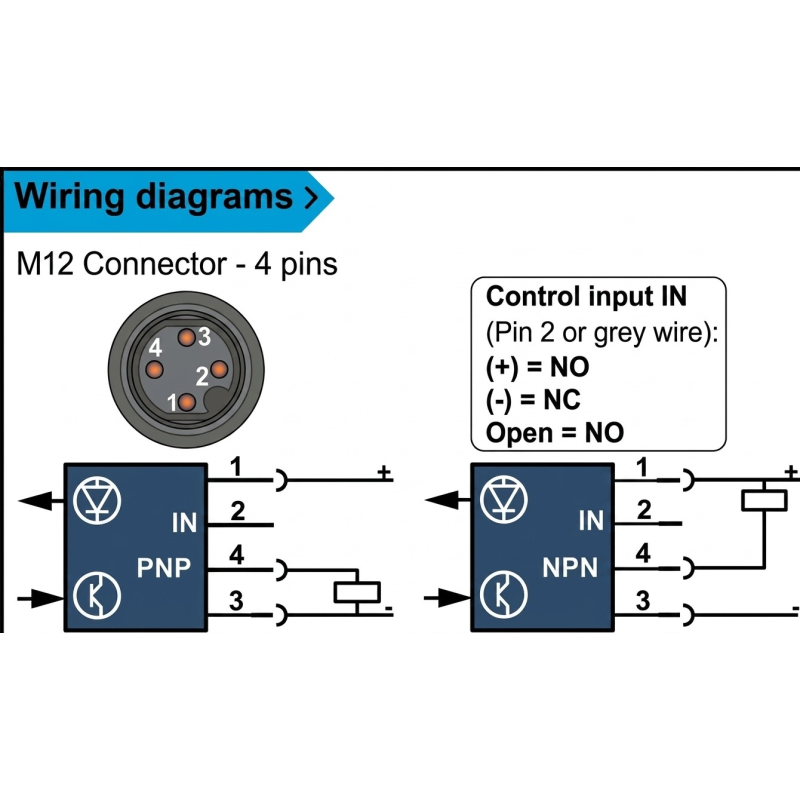

Układ styków / pinout

Montaż i bezpieczeństwo

Montaż i podłączenie powinien wykonywać wykwalifikowany personel. Przed rozpoczęciem prac należy odłączyć zasilanie. Czujnik jest przeznaczony wyłącznie do napięcia stałego i nie może być podłączany do zasilania AC.

Plastikowej obudowy nie należy dokręcać z nadmiernym momentem. Połączenie M12 musi być prawidłowo skręcone i uszczelnione, szczególnie gdy wymagany jest stopień ochrony IP67 lub IP69K.

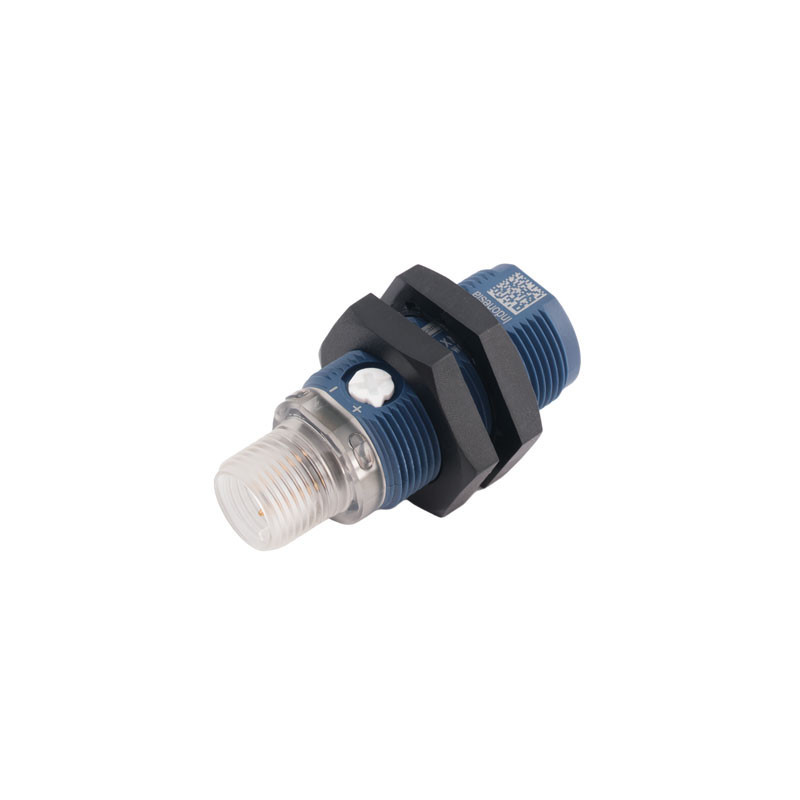

Regulację należy rozpocząć od minimalnego ustawienia potencjometru. Po umieszczeniu obiektu w wymaganym położeniu czułość należy zwiększać do uzyskania stabilnego wskazania zielonej diody. Działanie trzeba sprawdzić na rzeczywistym obiekcie w całym wymaganym zakresie położeń.

Możliwe zamienniki

Poniższe modele są alternatywami funkcjonalnymi, a nie automatycznie zamiennikami 1:1. Przed wymianą należy porównać zasięg na rzeczywistym obiekcie, rodzaj i logikę wyjść, pinout M12, napięcie, obciążalność, częstotliwość przełączania, wymiary, stopień ochrony i temperaturę pracy.

• Omron E3FA-DP23 – obudowa M18, czerwone światło, zasięg do 1 m, wyjście PNP, funkcja Light-On/Dark-On i konektor M12.
• SICK GRTE18-P2467 – obudowa M18, czerwone światło, zasięg roboczy do 800 mm i maksymalny do 1 m, komplementarne wyjścia PNP oraz konektor M12.

Dlaczego warto wybrać ten produkt?

Model łączy kompaktową obudowę M18 z regulowanym zasięgiem i szybkim wyjściem PNP. Wybór funkcji NO lub NC ułatwia dopasowanie czujnika do układu sterowania, a konektor M12 upraszcza montaż i późniejszą wymianę urządzenia.

Najczęściej zadawane pytania

Czy czujnik wymaga reflektora?

Nie. Wykrywa światło odbite bezpośrednio od powierzchni przedmiotu.

Dlaczego podawane są zasięgi 700 i 1000 mm?

700 mm to zasięg nominalny. Wartość 1000 mm jest zasięgiem maksymalnym dla odpowiednio dużej, matowej białej powierzchni.

Czy wyjścia NO i NC są dostępne jednocześnie?

Nie. Czujnik ma jedno wyjście PNP. Pin 2 służy do wyboru funkcji NO albo NC.

Jak ustawić funkcję NO?

Pin 2 należy połączyć z dodatnim biegunem zasilania albo pozostawić niepodłączony. NO jest ustawieniem domyślnym.

Jakie złącze jest potrzebne?

Do czujnika należy dobrać żeńskie złącze lub przewód M12 4-pin o zgodnym układzie styków.
