OTHL-33-PUK-ST3-4Czujnik laserowy z eliminacją tła, zasięg 350 mm, PNP NO/NC | Eickmann Elektronik OTHL-33-PUK-ST3-4

Czujnik OTHL-33-PUK-ST3-4 wykorzystuje czerwoną wiązkę laserową i triangulacyjną zasadę pomiaru z eliminacją tła. Wykrywa obiekty bez użycia reflektora w zakresie od 20 do 350 mm. Skupiona wiązka ułatwia detekcję niewielkich elementów oraz kontrolę położenia detalu na tle innych części maszyny.

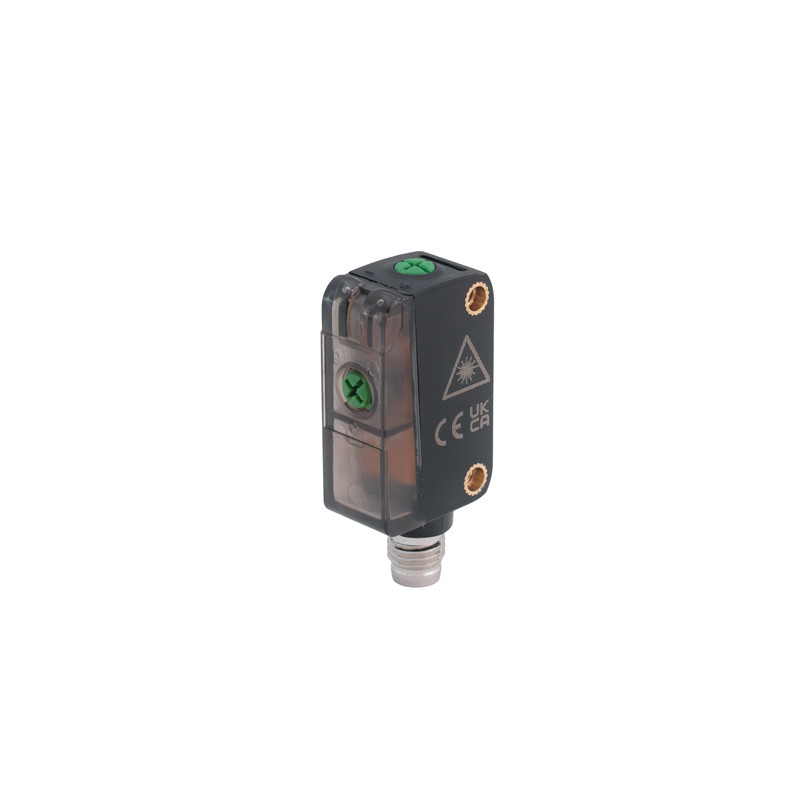

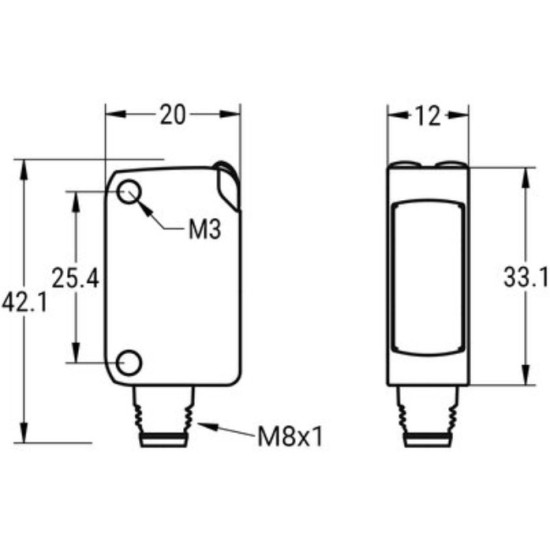

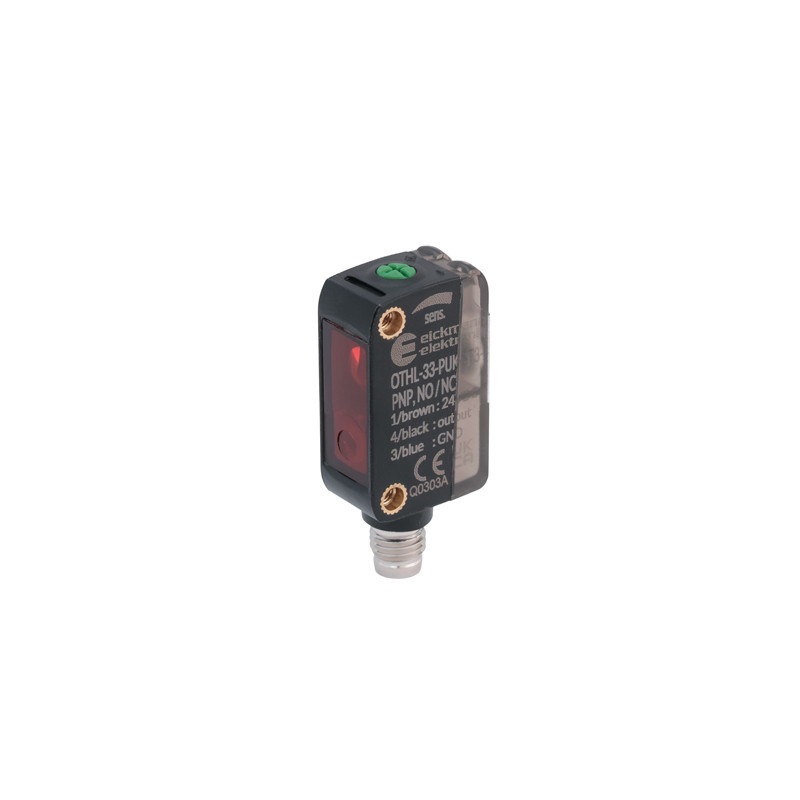

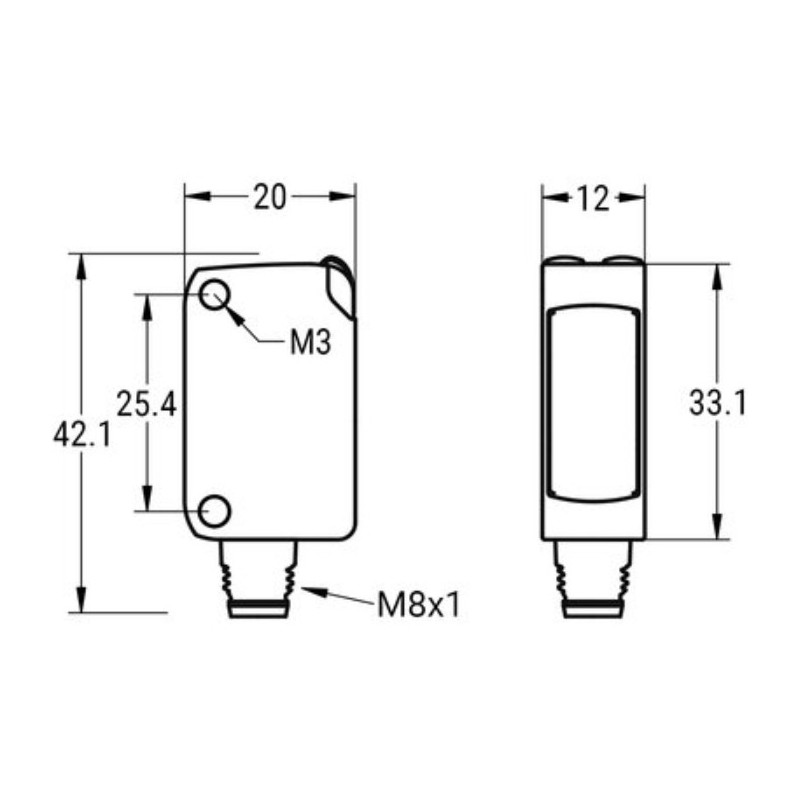

Kompaktowa obudowa o wymiarach 42,1 × 20 × 12 mm mieści wyjście PNP pracujące w funkcji NO/NC. Czujnik jest zasilany napięciem 10–30 V DC i podłączany przez męskie złącze M8 4-pin.

Zastosowanie

Czujnik może być stosowany do kontroli obecności i położenia detali, wykrywania niewielkich elementów, kontroli krawędzi oraz monitorowania przepływu produktów na przenośnikach. Eliminacja tła pomaga ograniczyć wpływ powierzchni znajdujących się za wykrywanym obiektem.

Typowe zastosowania obejmują maszyny montażowe i pakujące, linie transportowe, stanowiska kontroli obecności oraz systemy automatyki wymagające skupionej wiązki świetlnej.

Najważniejsze właściwości

• Czerwona wiązka laserowa
• Eliminacja tła
• Zakres detekcji 20–350 mm
• Regulacja czułości potencjometrem
• Jedno wyjście PNP pracujące w funkcji NO/NC
• Częstotliwość przełączania 300 Hz
• Odporność na światło otoczenia do 50 klx

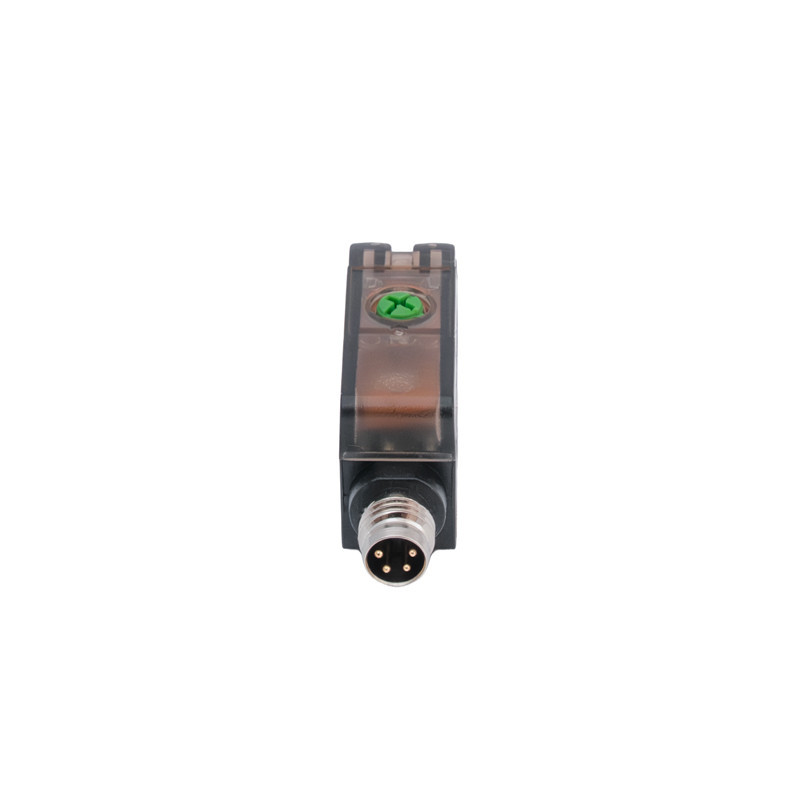

• Męskie złącze M8 4-pin
• Kompaktowa obudowa PC+PBT
• Stopień ochrony IP67

Dane techniczne

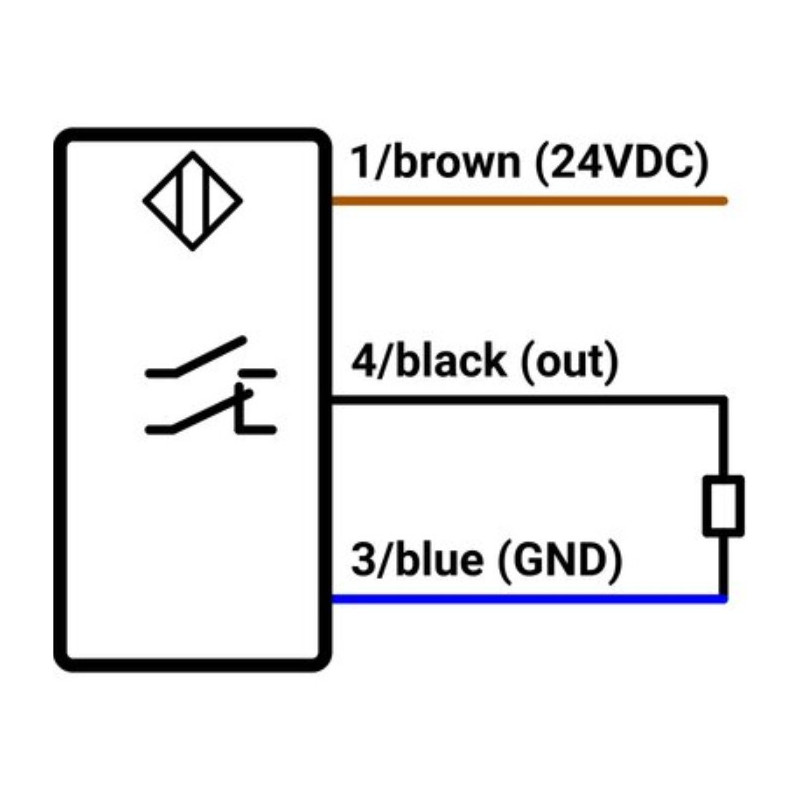

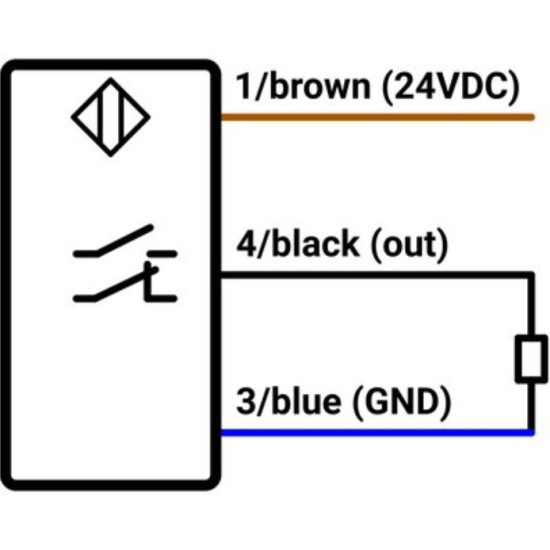

Układ styków OTHL-33-PUK-ST3-4

Czujnik ma jedno wyjście PNP pracujące w funkcji NO/NC. Nie są to dwa niezależne wyjścia NO+NC.

Montaż i bezpieczeństwo

Czujnik należy zamontować stabilnie i skierować na wykrywany obiekt. Próg detekcji powinien zostać ustawiony na docelowym detalu oraz sprawdzony dla rzeczywistego koloru, powierzchni i odległości roboczej. Tło powinno znajdować się poza ustawioną granicą detekcji.

Nie należy patrzeć bezpośrednio w wiązkę ani kierować jej w stronę oczu. Czujnik nie jest urządzeniem bezpieczeństwa i nie może samodzielnie realizować funkcji ochrony osób.

Przewody przyłączeniowe M8 4-pin

• 77 3406 0000 20004-0500 – prosty, PVC, 5 m
• 77 3408 0000 20004-0500 – kątowy, PVC, 5 m
• 77 3406 0000 50004-0500 – prosty, PUR, 5 m
• 77 3408 0000 50004-0500 – kątowy, PUR, 5 m

Symbole porównawcze innych producentów

Podane symbole służą wyłącznie do porównania rozwiązań. Przed zastosowaniem innego czujnika należy sprawdzić zakres detekcji, rodzaj i funkcję wyjścia, układ pinów, wymiary, sposób regulacji oraz warunki pracy.

Powiązane rozwiązania Eickmann Elektronik

• OTH-32-PUK-ST3-4 – czujnik odbiciowy z eliminacją tła, 30–350 mm
• OTK-18-PAK-ST4 – czujnik odbiciowy M18 z eliminacją tła, 10–200 mm

Dlaczego warto wybrać ten produkt?

OTHL-33-PUK-ST3-4 łączy skupioną wiązkę laserową, eliminację tła i regulowany zakres detekcji w kompaktowej obudowie. Wyjście PNP NO/NC, zasilanie 10–30 V DC oraz standardowe złącze M8 ułatwiają zastosowanie czujnika w typowych instalacjach automatyki przemysłowej.

Najczęściej zadawane pytania

Czy czujnik wymaga reflektora?

Nie. Jest to czujnik odbiciowy wykrywający światło odbite bezpośrednio od obiektu.

Jaki jest zakres detekcji?

Zakres detekcji wynosi od 20 do 350 mm i może być regulowany potencjometrem.

Czy wyjście jest typu NO+NC?

Nie. Czujnik ma jedno wyjście PNP pracujące w funkcji NO/NC, a nie dwa niezależne wyjścia NO i NC.

Czy czujnik ma eliminację tła?

Tak. Zastosowana metoda triangulacyjna umożliwia ustawienie granicy detekcji i ograniczenie wpływu obiektów znajdujących się w tle.

Jakie złącze ma czujnik?

Czujnik ma męskie złącze M8 4-pin. W potwierdzonym układzie 3-przewodowym wykorzystywane są piny 1, 3 i 4.

Czy czujnik może realizować funkcję bezpieczeństwa?

Nie. Produkt jest przeznaczony do detekcji i sterowania w automatyce, ale nie do ochrony osób.
