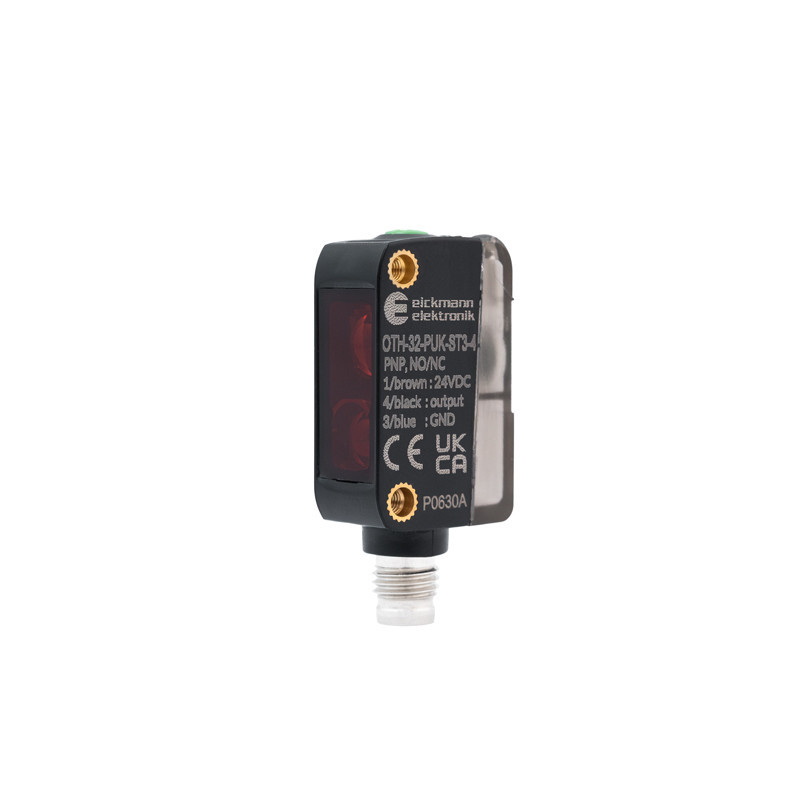

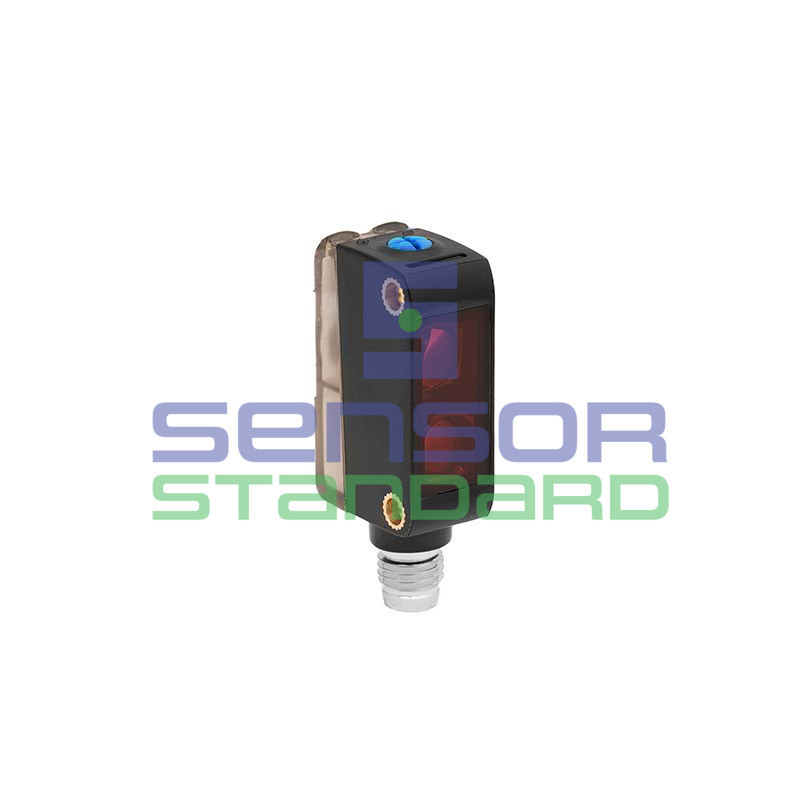

OTH-32-PUK-ST3-4Czujnik odbiciowy z eliminacją tła, 350 mm, PNP NO/NC | Eickmann Elektronik OTH-32-PUK-ST3-4

Eickmann Elektronik OTH-32-PUK-ST3-4 jest kompaktowym czujnikiem odbiciowym z eliminacją tła, przeznaczonym do wykrywania obiektów bez użycia reflektora. Regulowany zasięg 30–350 mm i czerwone światło umożliwiają dopasowanie punktu przełączania do kontrolowanego obiektu, a eliminacja tła ogranicza reakcję na powierzchnie znajdujące się poza ustawioną strefą.

Czujnik ma jedno wyjście PNP pracujące w funkcji NO/NC, złącze męskie M8 4-pin oraz obudowę o stopniu ochrony IP67.

Zastosowanie

• Kontrola obecności i położenia elementów
• Wykrywanie produktów na przenośnikach
• Maszyny pakujące i montażowe
• Zliczanie i sortowanie detali
• Detekcja obiektów znajdujących się przed stałym tłem
• Automatyzacja procesów produkcyjnych

Najważniejsze właściwości

• Regulowany zasięg od 30 do 350 mm
• Eliminacja wpływu tła
• Wykrywanie bez reflektora
• Widoczne czerwone światło

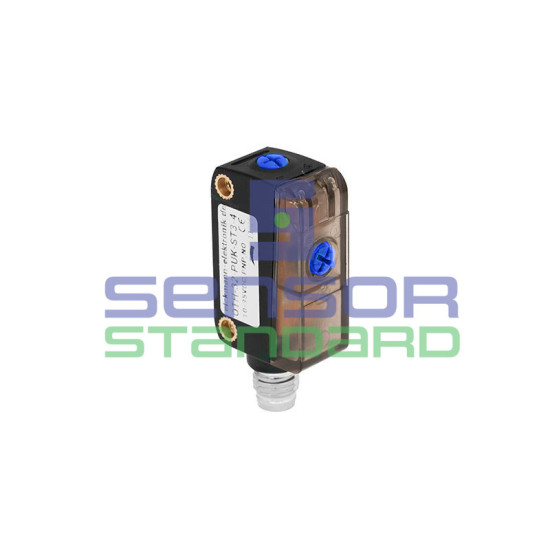

• Regulacja potencjometrem
• Jedno wyjście PNP z funkcją NO/NC
• Częstotliwość przełączania 600 Hz

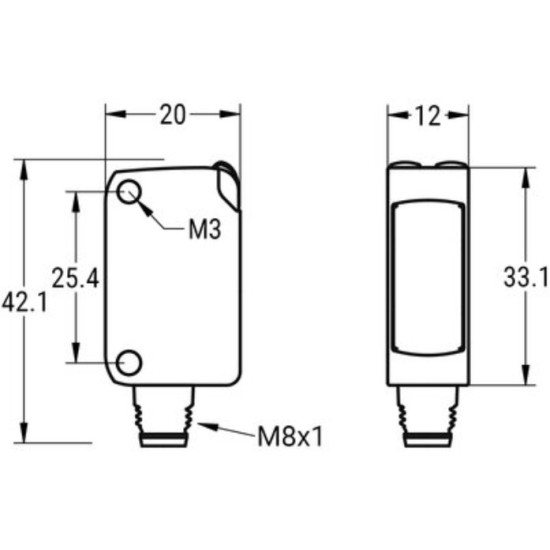

• Kompaktowe wymiary 42,1 × 20 × 12 mm

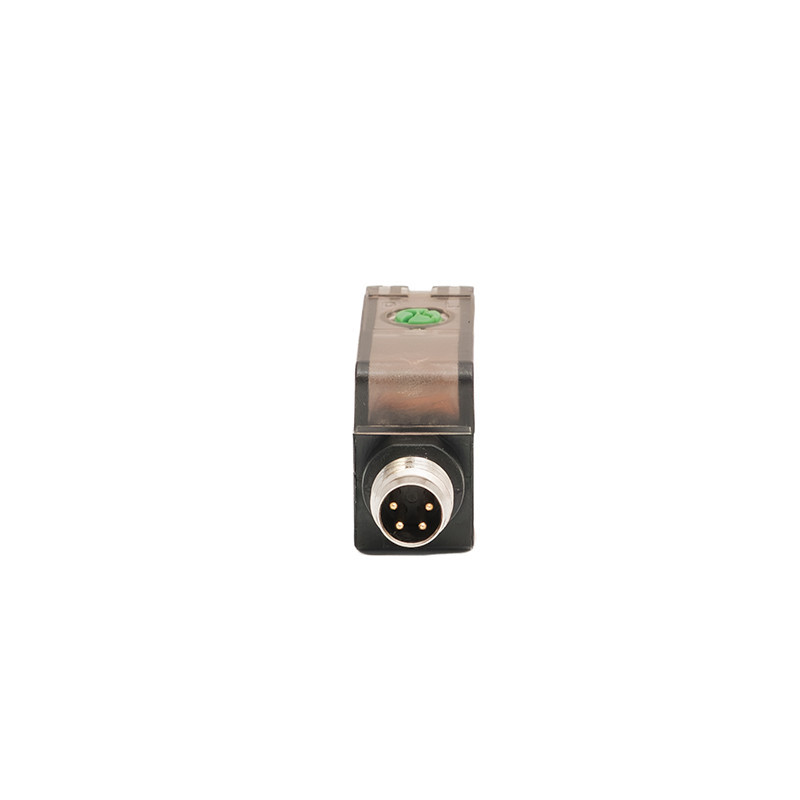

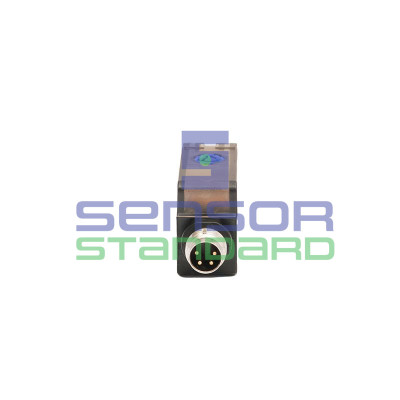

• Złącze M8 4-pin i stopień ochrony IP67

Dane techniczne

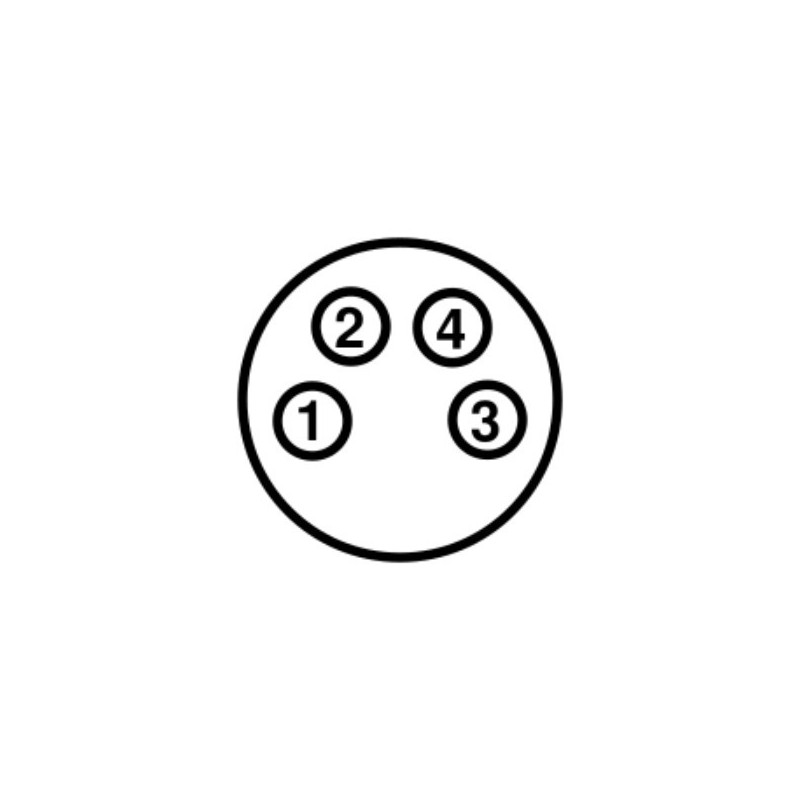

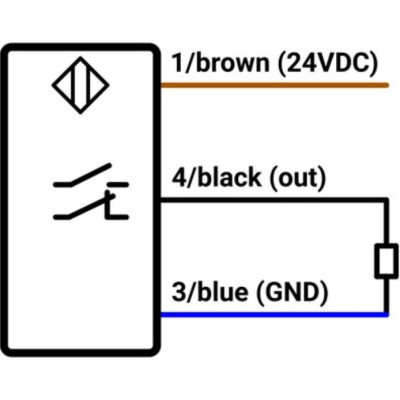

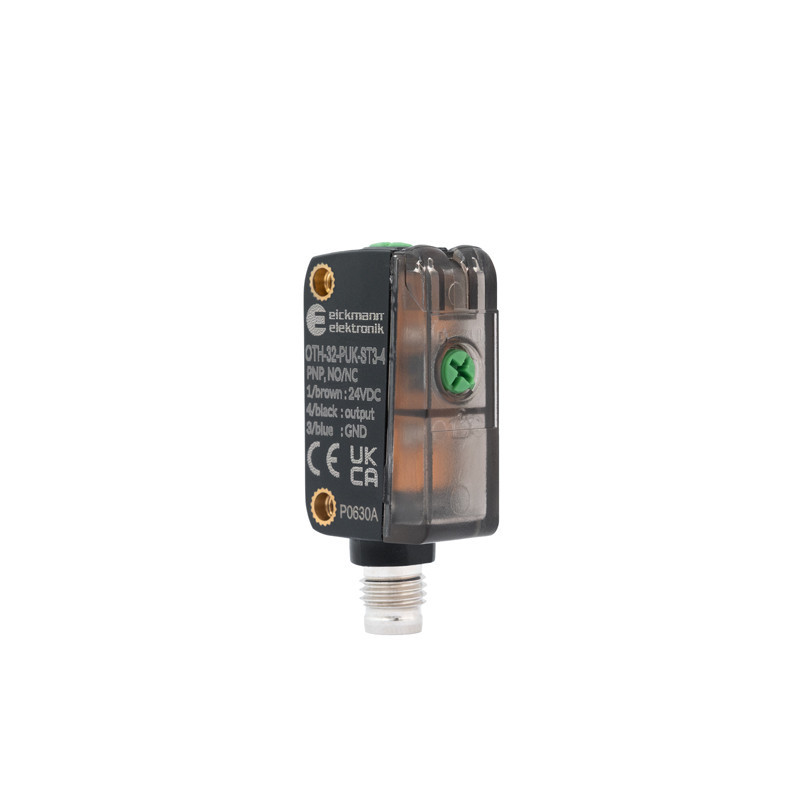

Układ styków OTH-32-PUK-ST3-4

Wyjście czujnika pracuje w funkcji NO/NC. Jest to jedno wyjście przełączające, a nie dwa niezależne wyjścia NO+NC.

Montaż i bezpieczeństwo

Czujnik należy ustawić tak, aby wykrywany obiekt znajdował się w zakresie 30–350 mm, a tło pozostawało poza ustawionym punktem przełączania. Regulację potencjometrem warto wykonać z użyciem rzeczywistego obiektu, uwzględniając jego kolor, powierzchnię i najmniej korzystne położenie.

Przewód M8 należy podłączać przy odłączonym zasilaniu. Powierzchnię optyczną trzeba chronić przed zabrudzeniem i regularnie kontrolować. Model nie jest urządzeniem bezpieczeństwa i nie może pełnić funkcji ochrony osób.

Przewody przyłączeniowe M8 dostępne w Sensor Standard

• 77 3406 0000 20004-0500 – prosty, PVC, 5 m
• 77 3408 0000 20004-0500 – kątowy, PVC, 5 m
• 77 3406 0000 50004-0500 – prosty, PUR, 5 m
• 77 3408 0000 50004-0500 – kątowy, PUR, 5 m

Symbole porównawcze innych producentów

Poniższe symbole stanowią techniczny punkt odniesienia i nie oznaczają zamienności 1:1. Przed doborem należy porównać zasięg, sposób regulacji, rodzaj wyjścia, układ pinów, wymiary, złącze oraz warunki pracy.

• SICK 1019027 (WT9-2P351)
• ifm O6H203 (O6H-FPKG/AS/4P)
• Pepperl+Fuchs 267075 (OBT350-R100-2EP-IO-V31)
• Omron E3Z-LS86
• Turck 3078156 (Q20PFF150Q7)
• Balluff BOS029M (BOS R090K-PU-RH10-S75)

Powiązane rozwiązania Eickmann Elektronik

• OTHL-33-PUK-ST3-4 – laserowy czujnik odbiciowy z eliminacją tła
• OTK-18-PAK-ST4 – cylindryczny czujnik odbiciowy z eliminacją tła

Dlaczego warto wybrać ten produkt?

• Wykrywa obiekt bez stosowania reflektora
• Ogranicza wpływ powierzchni znajdujących się w tle
• Pozwala regulować zasięg potencjometrem
• Ma kompaktową obudowę i popularne złącze M8
• Zapewnia częstotliwość przełączania 600 Hz
• Może pracować w instalacjach przemysłowych 10–30 V DC

Najczęściej zadawane pytania

Czy czujnik wymaga reflektora?

Nie. OTH-32-PUK-ST3-4 wykrywa światło odbite bezpośrednio od kontrolowanego obiektu.

Jaki jest zakres regulacji?

Zasięg wynosi od 30 do 350 mm. Rzeczywiste działanie należy sprawdzić z konkretnym obiektem, ponieważ wpływ mają jego kolor, powierzchnia i ustawienie.

Czy wyjście jest NO/NC czy NO+NC?

Czujnik ma jedno wyjście PNP pracujące w funkcji NO/NC. Nie są to dwa niezależne wyjścia NO i NC.

Jaki przewód należy zastosować?

Potrzebny jest przewód z żeńskim złączem M8 4-pin. W układzie 3-przewodowym wykorzystywane są piny 1, 3 i 4.

Czy czujnik może zabezpieczać strefę niebezpieczną?

Nie. Produkt nie jest czujnikiem bezpieczeństwa i nie może służyć do ochrony osób.
